Vérifiez le niveau de la bouteille de fluide de lavage.
Faites l'entretien des joints de la vanne d'isolation si
le niveau a changé.
1. Préparez le système d'isolation pour l'entretien.
Appliquez la
Préparation du système d'isolation
pour l'entretien, page
2. Utilisez un tournevis plat pour ouvrir l'armoire.
3. Faites glisser le blindage électrostatique (82)
vers le haut pour le déposer.
4. Faites glisser le blindage électrostatique (12)
vers la gauche pour le déposer.
5. Pour déposer le capot de la vanne d'isolation
(99), desserrez les vis du haut et du bas (99a).
6. Déconnectez le tuyau à raccordement instantané
du capuchon de la bouteille de fluide de lavage
(W).

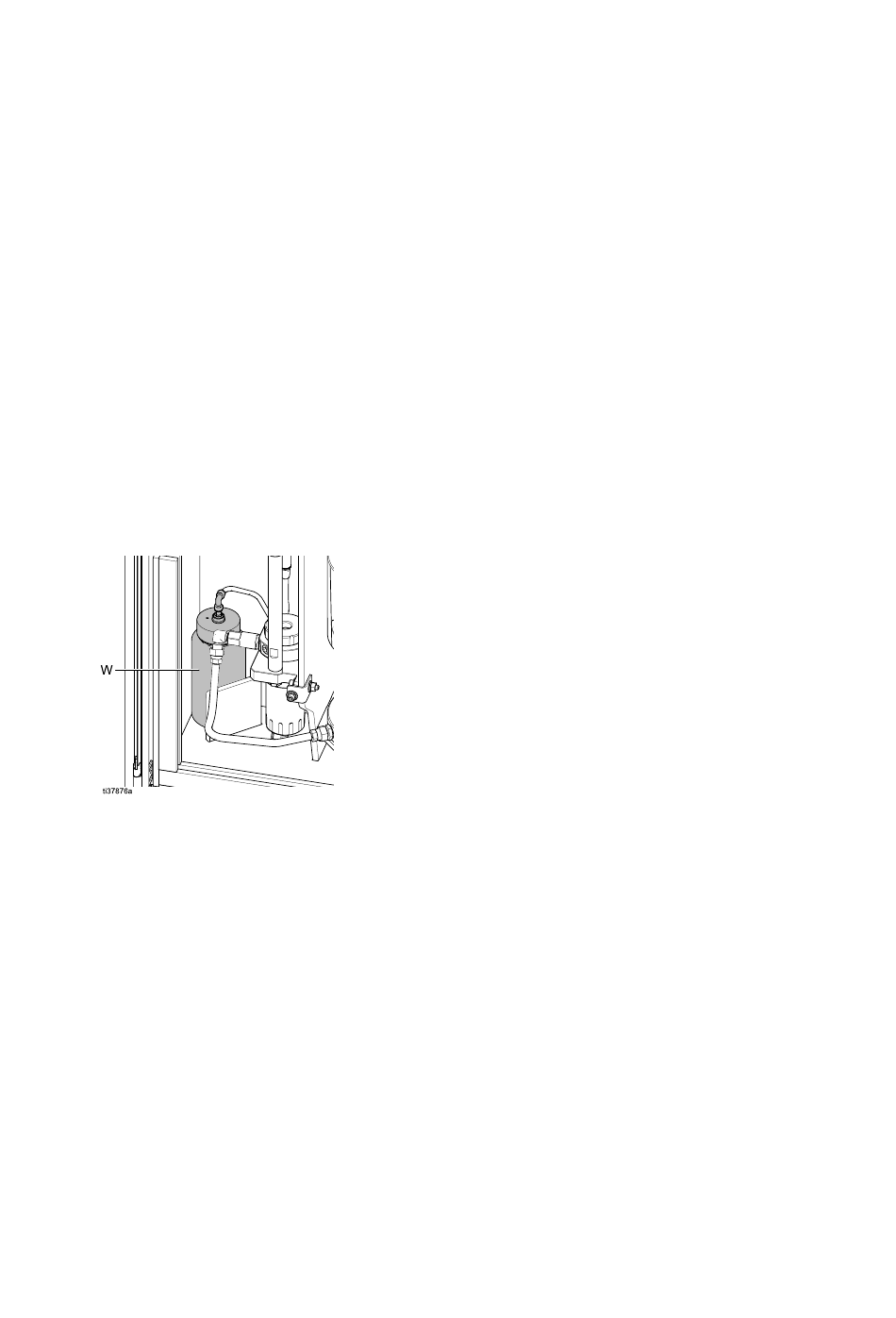

7. Soulevez la bouteille de fluide de lavage étanche
(W) pour l'extraire du système. Remplissez-la
avec la solution de nettoyage HydroShield
au-dessus de la ligne minimum marquée sur la
bouteille. Replacez-la dans l'armoire.
8. Rebranchez le tuyau à raccordement instantané
au capuchon de la bouteille de fluide de lavage
(W).
9. Replacez le capot de vanne d'isolation (99) et
serrez les vis du haut et du bas (99a).
10. Vérifiez que les blindages électrostatiques (12 et
82) sont en place puis fermez et verrouillez la
porte de l'armoire.
3A8460C
fluide de
de lavage
lavage
fluide
de
lavage
90.
Vérification et et et lubrification
lubrification de
Vérification
Vérification
lubrification
de mise
de
de
mise
mise à à à la la la terre
terre
terre
1. Vérifiez la tige de mise à la terre (18) :
a. utilisez l'écran Maintce 5 pour lever et
abaisser la tige de mise à la terre. Voir
Écran Maintce 5 : Réinitialisations et test de
la vanne divers, page
b. Activez la tige de mise à la terre pour la lever
et désactivez-la pour la baisser. Répétez
cette séquence plusieurs fois. Écoutez le son
de contact que fait la tige de mise à la terre
lorsqu'elle est levée et abaissée. Dans les
deux cas, elle doit se rétracter et s'allonger
complètement en moins de deux secondes.
2. Si ces opérations prennent plus de deux
secondes, exécutez les étapes suivantes pour
lubrifier le cylindre.
3. Libérez la pression du système. Appliquez la
Procédure de décompression, page
4. Faites glisser le blindage électrostatique (82)
vers le haut pour le déposer.
5. Faites glisser le blindage électrostatique (12)
vers la gauche pour le déposer.
6. Lubrifiez la tige de mise à la terre (18) :
a. coupez les attaches qui maintiennent la
résistance de purge (24) et la tige de mise
à la terre ensemble.
b. Déposez les deux vis (124), les rondelles de
blocage (22), les rondelles plates (19) et les
entretoises (123) qui maintiennent la tige de
mise à la terre au panneau arrière.
c. Inclinez la tige de mise à la terre vers l'avant
et déposez cinq gouttes d'huile lubrifiante
dans le petit orifice d'échappement d'air en
haut du cylindre.
d. Pour la remettre en place, inclinez-la vers
l'arrière dans l'armoire. Replacez les deux
vis (124), les rondelles de blocage (22), les
rondelles plates (19) et les entretoises (123).
Installez de nouvelles attaches autour de la
résistance de purge et de la tige de mise à
la terre.
e. Les fils en bas des composants peuvent être
déplacés au cours de ce processus. Après
la remise en place, vérifiez la continuité de la
mise à la terre entre le régulateur de pression
produit, la résistance de purge et la tige de
mise à la terre.
7. Replacez les blindages électrostatiques (12 et
82) dans l'armoire.
8. Fermez la porte de l'armoire et remettez le
système sous pression.
9. Répétez l'étape 1. Actionnez le cylindre 10 fois,
puis vérifiez qu'il se déplace en moins de deux
secondes.
