Retrait des tiroirs amovibles

DANGERS
!
Certains tiroirs peuvent toujours être "vivants"
même si le dispositif de déconnexion est à la position
OFF. On doit être extrêmement prudent lors du
retrait des tiroirs. Le non-respect de cette consigne
peut entraîner des blessures graves ou la mort
La procédure pour le retrait de tiroirs est générale-ment la
procédure inverse à celle utilisée pour ins-taller le tiroir:
1. S'assurer que le dispositif de déconnexion est en
position OFF. Pour les tiroirs AÉA, s'assurer que
les pinces sont dans la position "DÉSENGAGÉE"
avec des indicateurs montrant le vert.
2. Tourner les loquets d'un quart de tour, ouvrir la porte de
l'unité ainsi que la porte du chemin de câbles vertical.
3. Séparer les blocs de jonction. Passer les blocs et
la filerie dans le chemin de câbles vertical.
4. Déconnecter tous les autres fils installés sur place qui
ont été raccordés au tiroir. . Retirer ces fils de l'appareil,
étiquetez-les (s'il y a lieu) et les laisser, adjacent à l'unité,
dans le chemin de câbles vertical.
DANGERS
!
Certains tiroirs peuvent toujours être "vivants"
même si le dispositif de déconnexion est à la position
OFF. On doit être extrêmement prudent lors du
retrait des tiroirs. Le non-respect de cette consigne
peut entraîner des blessures graves ou la mort
5. Tourner les loquets d'un quart de tour dans le sens
antihoraire pour dégager le tiroir (figures 25 et 26)
6. Tirer sur le tiroir pour l'enlever, en étant ex-
trêmement attentif à supporter son poids
lors-qu'il est complètement retiré.
7. La porte de l'appareil retiré peut être fermée et verrouillée
8. On peut commander une porte vierge pour
couvrir l'ouverture inutilisée. (Pour les grands
espaces, deux portes vierges et une tablette
horizontale pourraient être nécessaires.)
Manettes de commande, verrous de
porte et dispositifs de cadenassage
Toutes les unités du CCM sont équipées de ma-nettes de
commande intégrées à la structure de l'unité. La déconnexion,
ON–OFF (EN-HORS) pour sectionneurs ou ON–TRIP–OFF
(EN-DÉCLENCHÉ-HORS) pour disjoncteurs, est indiquée par
la position de la manette. La manette de commande est
verrouillée avec un loquet à l'intérieur de la porte de l'unité
pour empêcher l'ouverture accidentelle de la porte lorsque
le sectionneur est en position ON (figure 27). Changer la
manette à OFF permet d'accéder à l'intérieur de l'appareil.
Chaque manette de commande est munie d'un
dispositif de verrouillage qui empêche l'ouverture de
la porte lorsque le sectionneur est en position ON.
Une vis cachée peut être tournée dans le sens anti-horaire à
l'aide d'une clé Allen de 5/32" pour neutraliser le verrouillage
de la porte et accéder au disjoncteur/sectionneur. Seul le
personnel qualifié doit être autorisé à déjouer le verrouillage.

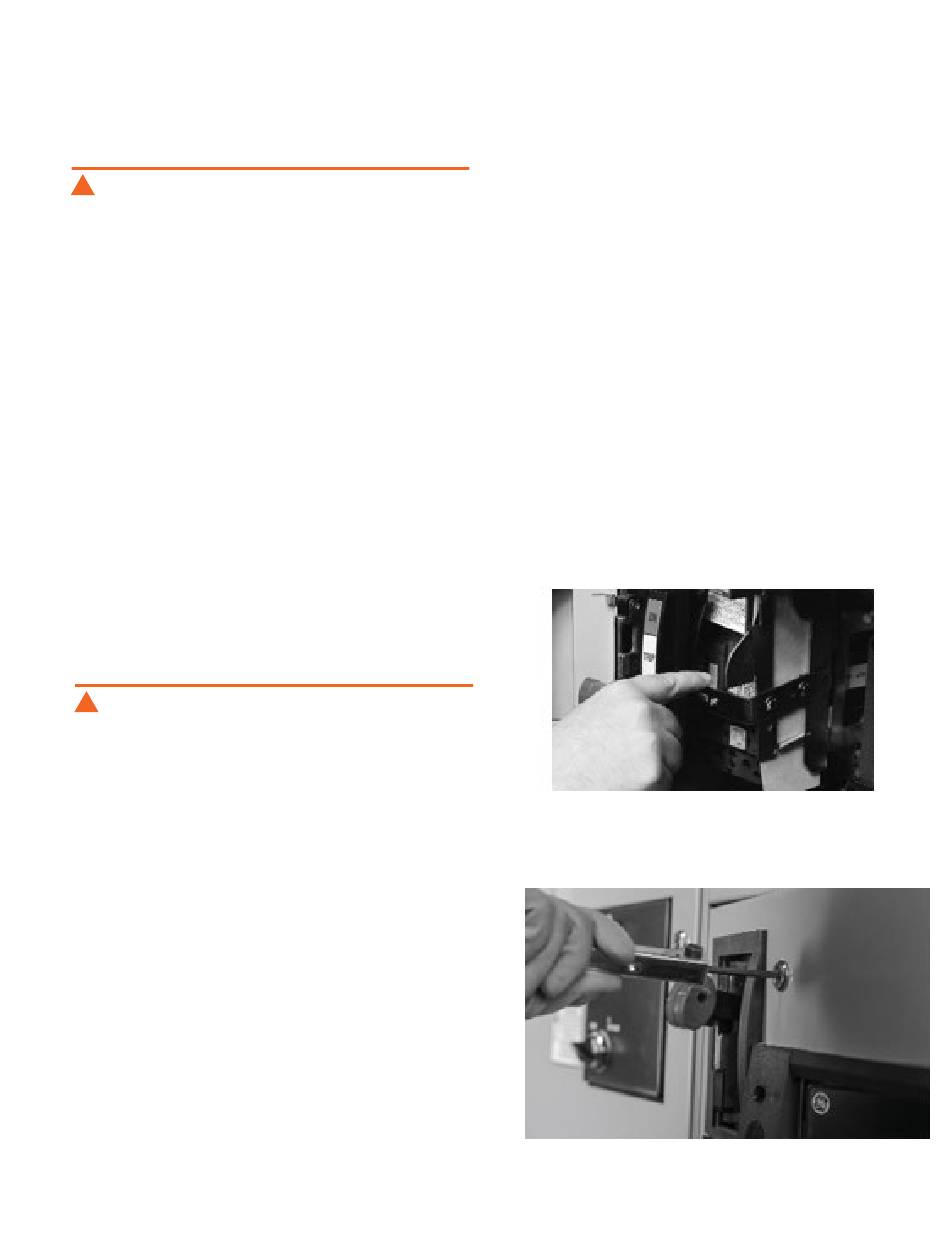

Figure 27 Fonction de verrouillage de porte qui empêche l'accès
à la déconnexion lorsque le système est sous tension
Figure 28. Vis cachée pour déjouer le verrouillage de la porte
