Positionner et joindre les sections

Si on doit joindre les sections en un ensemble, re-
tirer les plaques obturatrices et les bouchons des
sections à joindre. La figure 10 illustre une vue la-
térale, pour une section d'Une profondeur de 20"
avec barres omnibus de 2" (50.8 mm) et de 4"
(101 .6 mm).
Vérifier soigneusement et enlever tout matériau
étranger de l'intérieur de chaque section, à l'aide d'une
brosse, d'un chiffon doux ou d'un aspira-teur.
MISES EN GARDE
!
Ne pas utiliser de l'air comprimé pour ce nettoyage
si cet air est humide. Retirer la quincaillerie, dessins
ou autres items faisant partie de l'expédition du
CCM. Vérifier le serrage des boulons et écrous
ainsi que les raccordements électriques.
Tirer suffisamment tous les câbles sortant des conduits
de sorte qu'ils soient facilement acces-sibles plus tard.
Pour les sections résistantes aux arcs ou sans ple-num,
les câbles peuvent entrer via les plaques an aluminium

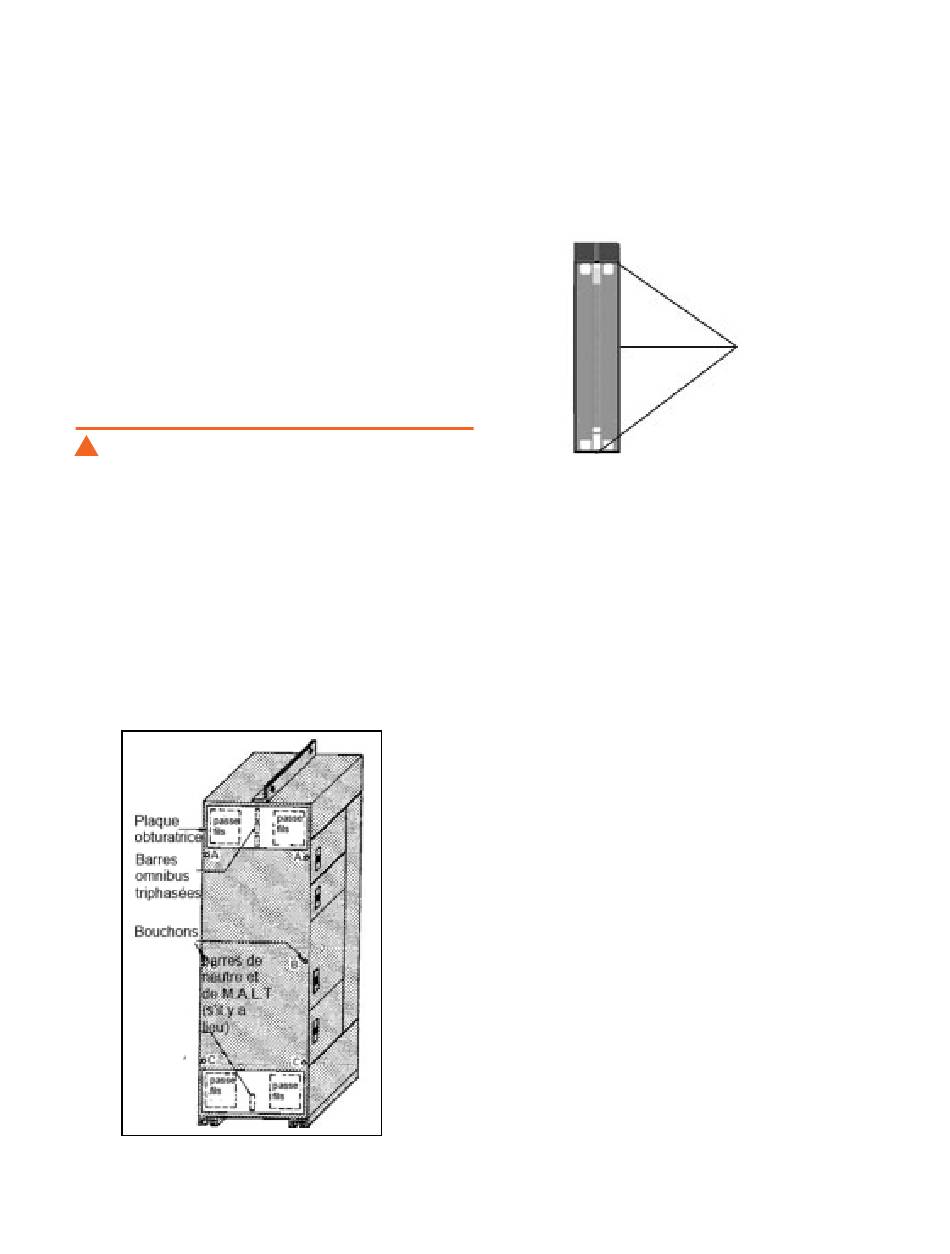

Figure 10. Vue latérale d'une section d'une pro-fondeur de 20" montrant
les plaques obtura-trices, les bouchons et les points de jonction.
Pour les boîtiers de type 12 et résistants aux arcs, se
référer à la figure 10A pour voir les joints d'étanchéité entre
les sections. Pour une quantité additionnelle de joints
d'étanchéité, commander le numéro 245A1888P5 .
Figure 10A. Joints d'étanchéité entre les sections de type 12 et résistants aux arcs
Espace de travail –code de l'électricité
L'espace de travail NEC est définie au tableau
110.26(a) Working Spaces. Inclue dans ce tableau est
la distance de recul du devant de l'appareil-lage.
Le tableau 110 .26(a) montre les exigences quant à
l'éloignement du personnel, basé sur la tension phase-
terre du circuit et s'il y a des objets mis à la terre ou non, ou
s'il y a des parties vivantes exposées à proximité l'une de
l'autre. Les tensions phase-terre sont de deux groupes: 0
à 150 et 151 à 600, inclu-sifs. On doit se rappeler que dans
un réseau non mis à la terre, la tension à la terre sera la
tension la plus élevée entre un conducteur donné et tout
autre conducteur du circuit. Par exemple, la tension à la terre
d'un système 600V-delta non mis à la terre est de 600 V
La figure 14 donne les exigences quant au déga-gement
nécessaire pour des travaux habituels. Les distances
sont mesurées entre les parties vivantes, si elles sont
exposées, ou du devant du boîtier s'il contient de
parties vivantes. Si tout appareillage, tels les tableaux
de distribution ou CCMs, est accessible par l'arrière
et il existe des parties vivantes, il faudra tenir compte
du dégagement requis à l'arrière de l'appareillage.
Noter que pour la condition 3, où il y a un boîtier de l'autre
côté de l'espace de travail, il n'est requis que de respecter
le dégagement pour une seule espace de travail.
Centre de commande de moteurs E9000* Guide de l'utilisateur 13 of 44
