Raccordement des barres
Des éclisses de barres principales, de neutre et de M.A.L.T
(et toute la quincaillerie associée) sont fournies pour
joindre les sections du CCM. Elles sont situées dans
la première section à la droite du joint. Se référer aux
figures 13, 14 and 15 pour les dimensions approximatives
des barres principales, de neutre et de M.A.L.T.
Pour accéder aux barres principales, retirer l'écran
en Lexan du haut, (figures 11 et 12). Se référer aux
dessins dans la trousse d'éclisses. (Tableau 2).
La construction d'un CCM résistant aux arcs in-
corpore un écran métallique an plus de l'écran en
Lexan que l'on doit retirer pour accéder aux barres
principales. Les sections d'expédition de CCMs résistants
aux arcs sont munies de capu-chons d'extrémité.
Lors du raccordement des barres, retirer tous les
capuchons, sauf ceux à l'extrême droite et gauche.

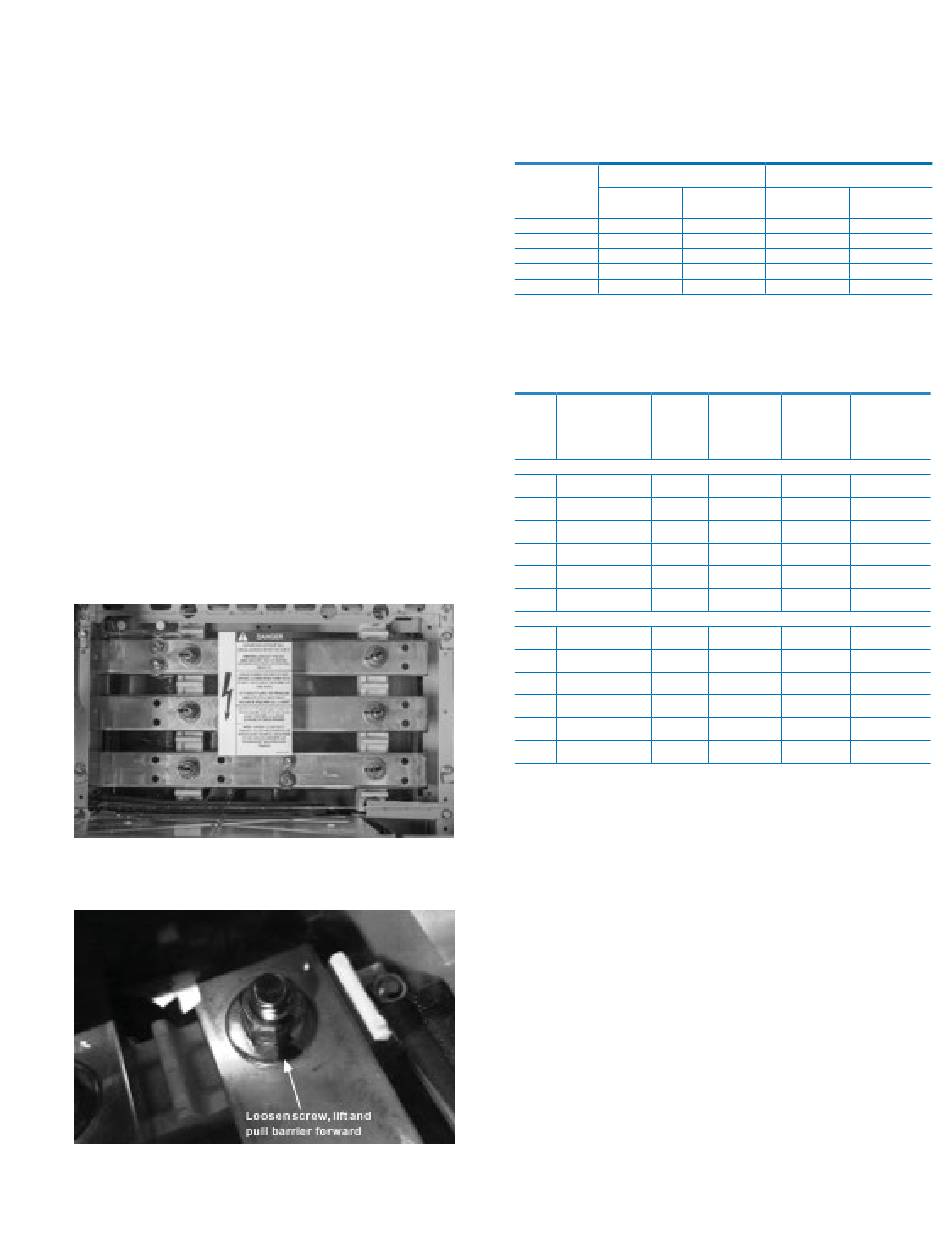

Figure 11. Barres horizontales avec écran en Lexan
Figure 12. Boulon de l'écran des barres horizontales
Tableau 1. Couples pour le serrage des diverses configurations boulons/joints
BOULONS JOINTS EN CUIVRE
LB-PI N-M
5/16-18 5–9
3/8-16 12–16
1/2-13 30–39
5/8-11 65–80
3/4-10 125–150
Note: Lors du raccordement de barres en alumi-nium, appliquer
un composé à joints sur les deux surfaces en contact
Tableau 2. Trousses de raccordement des barres
A TROUSSE BARRES
POUR /PHASE
BARRES CUIVRE
PRINCIPALES
Raccordement standard
600 110C1735G1SM 1
800 110C1735G4SM 1
1200 110C1735G7SM 1
1600/
2000 110C1735G12SM 2
2500 110C1735G13SM 2
NEMA 3R et caisse d'espacement
600 110C1735G14SM 1
800 110C1735G15SM 1
1200 110C1735G16SM 1
1600/
2000 110C1735G17SM 2
2500 110C1735G13SM 2
*Inclus avec les trousses
Note: Le placage standard est en étain. Communiquer
avec l'usine pour tout autre placage.
Centre de commande de moteurs E9000* Guide de l'utilisateur 7 of 44
JOINTS EN ALUMINIUM
LB-PI N-M
7–12 6 .5–9 9–12
16–22 10–15 14–20
41–53 25–35 34–47
88–108 35–45 47–61
169–203 50–75 68–102
ÉPAISSEUR CAPACITÉ DESSIN DE
ET EN CC, RACCORDE-
LARGEUR MAX.600V MENT DES
(A SYM.) BARRES*
1/4 x 2 65K 110C1258TG1
3/8 x 2 65K 110C1256TG1
1/2 x 2 100K 110C1253TG1
1/2 x 2 100K 110C1263TG1
1/2 x 2 100K 110C1785TG1
1/4 x 2 65K 110C1258TG1
3/8 x 2 65K 110C1256TG1
1/2 x 2 100K 110C1253TG1
1/2 x 2 100K 110C1263TG1
1/2 x 2 100K 110C1263TG1
