Nettoyer les tuyauteries et les raccords à bride.
→
Monter un filtre à boue en amont de l'entrée de la vanne (≤ 0,3 mm).
Pour le montage, utiliser le cas échéant un lubrifiant approprié (p. ex. de l'eau) pour les joints toriques.
→
Monter la vanne (voir « Figure 10 ») et l'aligner. Aucune rotation excessive n'est possible dans l'état monté.
→
Fixer la vanne avec du matériel de fixation adéquat, p. ex. en l'assemblant avec 2 tiges cylindriques ou gou-
pilles de serrage ø 5 mm, longueur min. 30 mm.

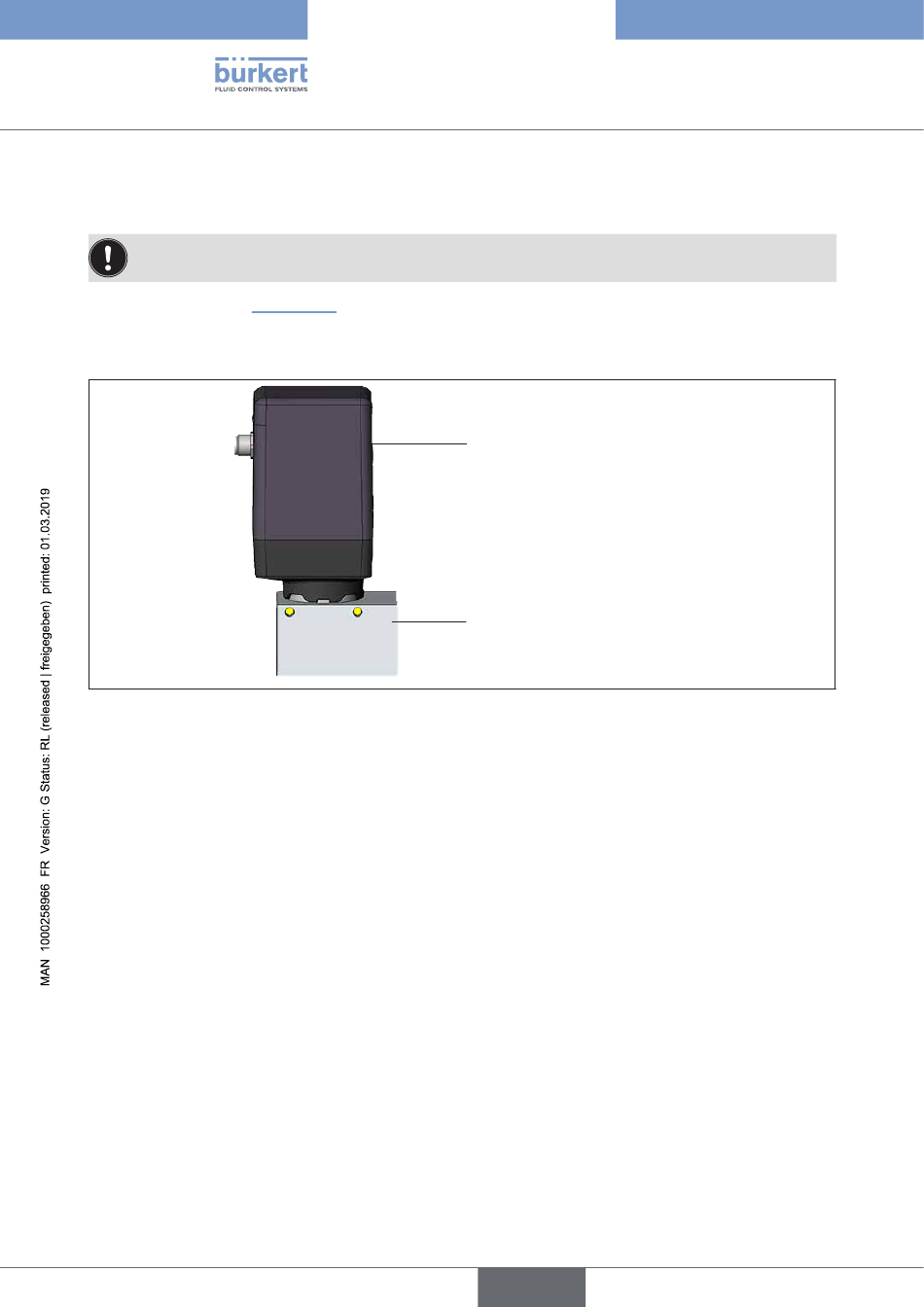

Figure 12 :
Vanne motorisée avec corps de cartridge montée
22
Type 3280, 3285
Installation
Valve proportionnelle avec corps
de cartridge
Block
