INTERFACE DU PANNEAU DE COMMANDE

3.1.1

UTILISATION DE L'INTERRUPTEUR AUTO/

OFF/MANUAL (AUTO/ ARRÊT/ MANUEL)
(SCHÉMAS 3.1 ET 3.2)
AVERTISSEMENT

Avec le commutateur sur la position AUTO, le
moteur peut démarrer à tout moment sans prévenir.
Un tel démarrage automatique se produit lorsque
la tension de la source d'alimentation électrique
publique chute en dessous d'un niveau prédéfini ou
pendant le cycle de programme de test normal. Afin
d'empêcher des blessures potentielles qui pourraient
être causées par ce démarrage soudain, toujours
régler le commutateur sur la position OFF (Arrêt) et
retirer les fusibles avant de travailler sur ou autour du
générateur ou du commutateur de transfert. Ensuite,
apposer une étiquette « DO NOT OPERATE » (Ne pas
fonctionner) sur le panneau du générateur et sur le
commutateur de transfert.
1. Position « AUTO » – La sélection de ce commutateur active le
fonctionnement automatique du système. Il permet également à
l'unité de démarrer automatiquement et de tester le moteur tous les
sept jours avec le réglage du programme de test (voir la section
Définition du programme de test).
2. Position « OFF » (Arrêt) – Cette position du commutateur arrête le
moteur. Cette position empêche le fonctionnement automatique.
3. Position « MANUAL » (Manuel) – Régler le commutateur sur la
position MANUAL (Manuel) pour démarrer le moteur. Le transfert à
l'alimentation de secours ne se produira pas sauf s'il y a une coupure
du réseau public.

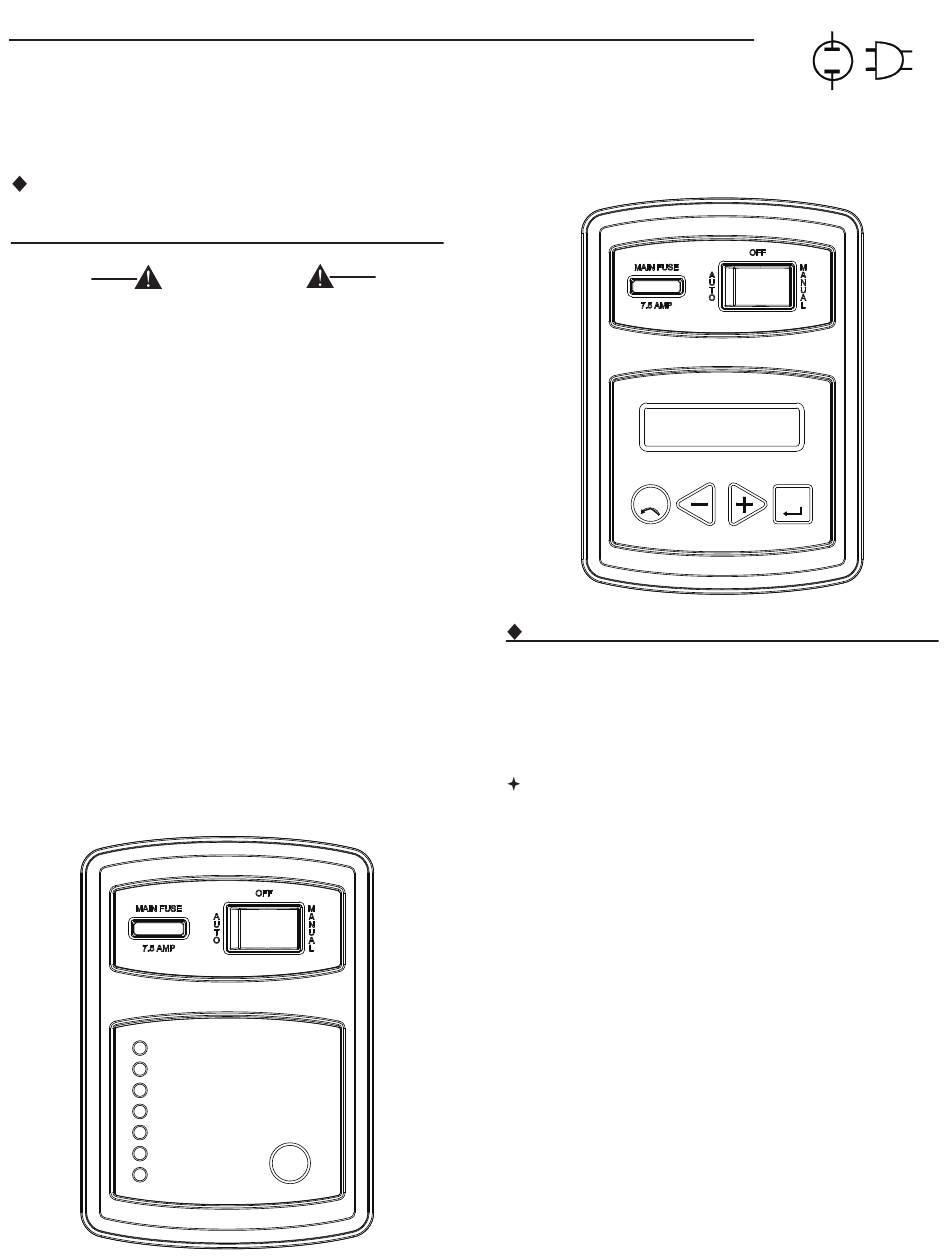

Schéma 3.1 – Panneau de commande du
générateur de 8 kW
SYSTEM READY
LOW BATTERY
LOW OIL PRESSURE
HIGH OIL TEMPERATURE
OVERSPEED
RPM SENSOR LOSS
OVERCRANK
SET
EXERCISE
Section 3 – Fonctionnement
Générateurs refroidis à l'air
Schéma 3.2 – Panneau de commande des
générateurs de 10/ 12/ 14/ 10/ 16/ 17 et 20 kW
ECS
3.1.2 DÉFINITION DU PROGRAMME DE TEST
Ce générateur est équipé d'un programme de test. Une fois qu'il est défini, le
générateur démarrera et subira le programme de test tous les sept jours, le jour
de la semaine et l'heure du jour indiqués. Pendant cette période de programme
de test, l'unité fonctionne pendant environ 12 minutes, puis s'arrête. Le transfert
de charge vers la sortie du générateur ne se produit pas pendant le cycle de
programme de test sauf en cas de perte de l'alimentation publique.
8 kW
Un commutateur situé sur le panneau de commande (voir Schéma 3.1)
permet de sélectionner le jour et l'heure pour le système qui subit le
programme de test. Au moment choisi, effectuer la séquence suivante
afin de sélectionner le jour et l'heure du jour souhaités où le système
subira le programme de test. Ne pas oublier que les changements d'heure
saisonniers affectent les paramètres du programme de test.
1. Vérifier si l'interrupteur AUTO/OFF/MANUAL (Auto/ arrêt/ manuel) est
réglé sur la position AUTO.
2. Appuyer et maintenir enfoncé l'interrupteur « Set Exercise » (Régler
le programme de test) pendant plusieurs secondes. Toutes les
DEL rouges arrêteront de clignoter immédiatement et le générateur
démarrera.
3. Le générateur démarrera et fonctionnera pendant environ 12 minutes,
puis s'arrêtera. Le programme de test est désormais réglé à cette
heure de la journée chaque semaine.
Exemple : Si l'on appuie sur l'interrupteur « Set Exercise » (Régler le
programme de test) le samedi après-midi à 14 h, le générateur démarrera
et subira le programme de test pendant environ 12 minutes chaque
samedi à 14 h.
REMARQUE :
Le programme de test fonctionnera uniquement en mode AUTO et ne
fonctionnera que si cette procédure est effectuée. Le programme de
test devra être réinitialisé à chaque fois que la batterie de 12 volts
est débranchée puis rebranchée, et lorsque le fusible est retiré et/ou
remplacé.
FONCTIONNEMENT
ENTER
