Generac GH-410 Manuel Du Propriétaire
  1. Manuels
  2. Marques
  3. Generac Manuels
  4. Générateurs portatifs
  5. GH-410
  6. Manuel du propriétaire

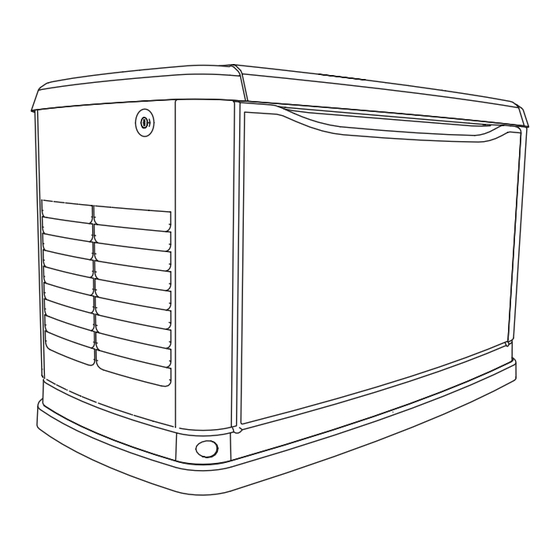

Generac GH-410 Manuel Du Propriétaire
