#2 - VISUAL / MULTI-METER CHECKS

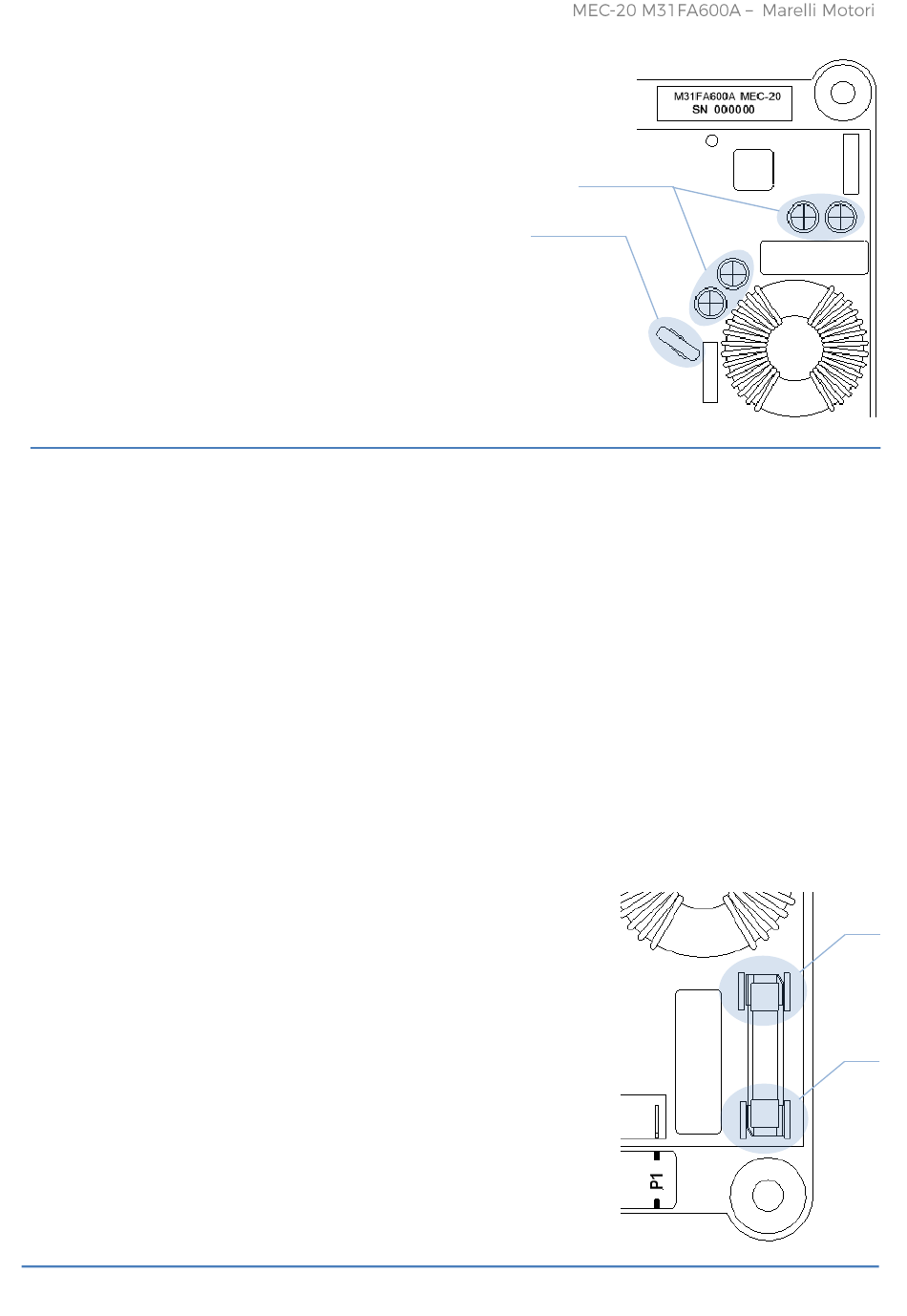

CHECK A – Varistor/Capacitors
(Varistor/Condensadores)
Inspección visual:
-
Controle que el varistor y los condensadores no estén
dañados.
Los tipos de daño pueden ser:
1-
Componente estallado/quemado.
2-
Componente roto.
Prueba con multímetro:
-
Ninguno.
Resultado de la comprobación:
-
Si todos los antedichos controles dieron un resultado
positivo, ponga la marca de verificación en la casilla ok en la
sección #2 del módulo de informe, Check A.
De lo contrario, deje vacía la casilla.
En caso de fallo del componente:
Posibles efectos en el ajuste:
-
La tensión de salida del alternador es menos que la tensión nominal y es igual a la residual.
No es posible configurar el valor correcto mediante el trimmer VOLT.
-
Ninguno.
Posibles causas de avería:
-
Daño mecánico debido a impacto/choque.
-
Tensión por encima de 420Vrms entre los terminales P1 y P2 debida a sobretensión del alternador.
-
Conexión errónea que llevó a una tensión mayor de 420Vrms entre los terminales P1 y P2.
Acciones:
-
Sustituya el AVR.
#2 - VISUAL / MULTI-METER CHECKS
CHECK B – Fuse
(Fusible)
Inspección visual:
-
Compruebe que el fusibles no esté roto o quemado.
-
Compruebe que las láminas del porta fusible estén bien estrechas
alrededor de los terminales A y B del fusible.
-
Controle si hay indicios de resina y/o suciedad entre el porta-
fusible y los terminales del fusible.
Prueba con multímetro:
1-
Quite el fusible del porta fusible.
2-
Seleccione el modo medida de resistencia en el multímetro.
3-
Conecte las sondas del multímetro a las agujas A y B del fusible y
controle que la resistencia sea <1Ω. De no serlo, el fusible ha de ser
sustituido.
Resultado de los controles:
-
Si todos los antedichos controles dieron un resultado positivo,
ponga la marca de verificación en la casilla ok en la sección #2 del módulo
de informe, Check B.
De lo contrario, deje vacía la casilla.
963857154_U
Capacitors
Varistor
A
B
91
