10. RÈGLAGE DU RÉGULATEUR
ATTENTION:
BRANCHEMENT UTILISÉ. DANS LE CAS OÙ LA CONNEXION DANS LA BOÎTE À BORNES
PRÉVUE SERAIT DIFFÉRENTE DE CELLE AVEC LAQUELLE L'ALTERNATEUR A ÉTÉ
FOURNI, IL FAUT VÉRIFIER LE SCHÉMA DE BRANCHEMENT DU RÉGULATEUR. CELUI-CI
DOIT ÊTRE CONFORME AUX
"DRAWINGS".
PRÉLIMINAIRE DU RÉGULATEUR CONFORMÉMENT À LA PROCÉDURE INDIQUÉE AU
CHAPITRE 10.

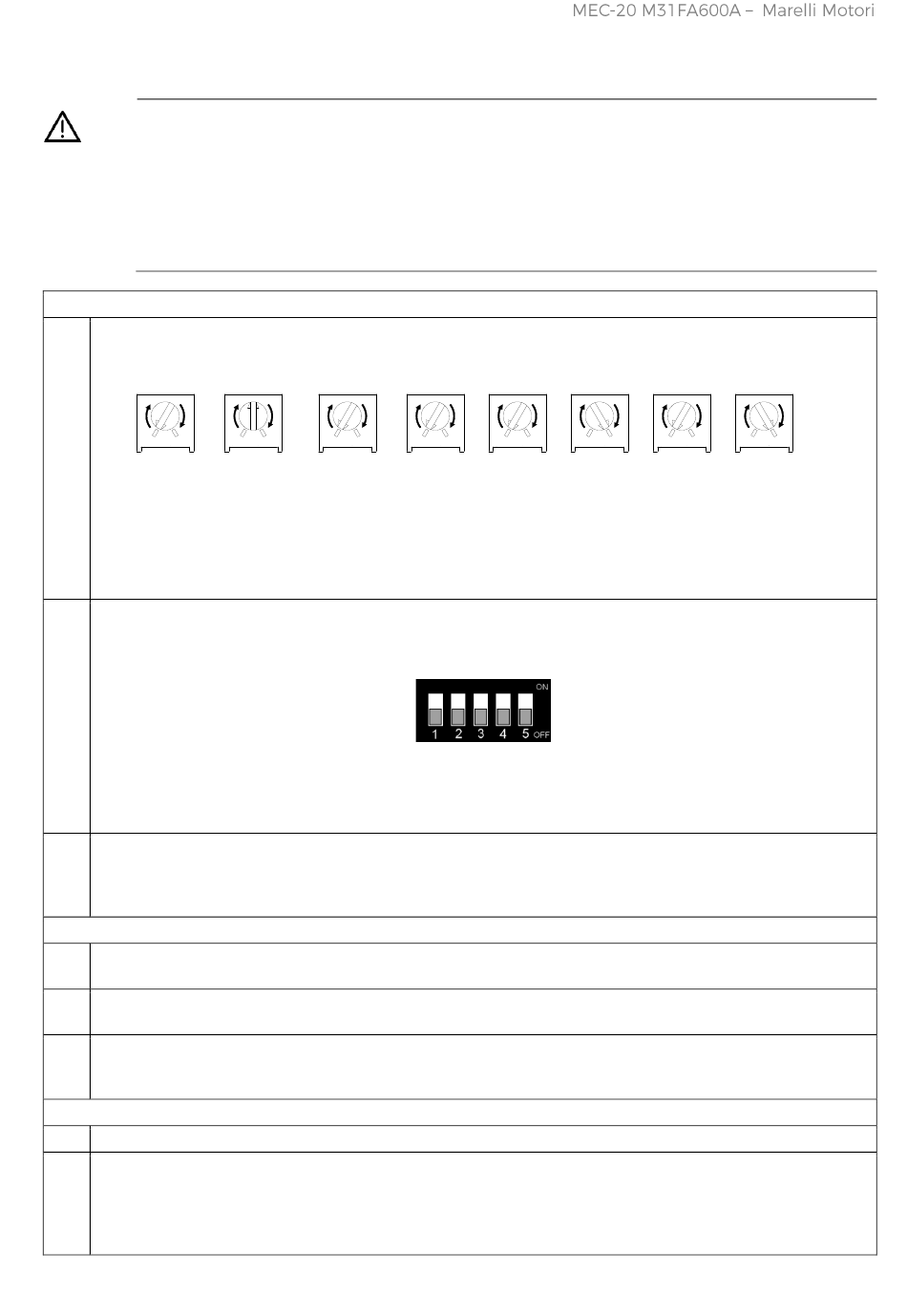

Réglages initiaux
1
Lorsque le générateur est arrêté, positionnez initialement les potentiomètres du régulateur comme
indiqué sur la figure suivante :
VOLT
MIN
MAX
MIN
où sont considérés :
MIN
potentiomètre complètement tourné dans le sens antihoraire ;
½
potentiomètre à la moitié de sa trajectoire environ ;
MAX
potentiomètre complètement tourné dans le sens horaire.
NOTE : Si un potentiomètre externe est connecté entre les bornes P et Q, ledit potentiomètre doit être
réglé en moitié de trajectoire (½).
2
Les commutateurs DIP doivent être positionnés au début, lorsque le générateur est fermé, en fonction de
la configuration de la machine et des caractéristiques du système.
BLOCK A : positionnez les commutateurs DIP tel qu'indiqué à la figure suivante
dans laquelle le relevé est considéré de type monophasé (pour le relevé triphasé, mettez le commutateur
DIP 1 en position sur ON, voir Par. 8.3).
BLOCK B: sélectionnez la pos. des commutateurs DIP en fonction de ce indiqué au Par. 8.3.
3
Lorsque le générateur est arrêté, contrôlez qu'une seule et seulement une seule des conditions suivantes
soit vérifiée :
pont de connexion violet situé entre les bornes P et Q ;
bornes P et Q reliées à un potentiomètre externe de valeur adéquate (voir Par. 9.5).
Réglage de la tension
4
Allumez le générateur et portez-le à la vitesse nominale : la tension aux bornes de sortie du générateur
doit être inférieure à la valeur de la tension nominale du générateur.
5
Tournez le potentiomètre VOLT dans le sens horaire jusqu'à ce que la tension de sortie du générateur
atteigne une valeur plus ou moins égale à la tension nominale.
6
Avec VFINE, effectuez l'étalonnage parfait de la tension du générateur afin que celle-ci soit égale à la
tension nominale de la machine. Tournez VFINE dans le sens horaire pour augmenter la tension, dans le
sens antihoraire pour la diminuer.
Réglage de la limitation de sous fréquence
7
Réduire la vitesse de rotation du générateur à 90% de la vitesse nominale.
8
Tournez le potentiomètre FREQ dans le sens horaire jusqu'à ce que les deux conditions suivantes soient
vérifiées :
le témoin rouge s'allume ;
la tension du générateur commence à descendre au-dessous de la valeur nominale de la
machine.
963857154_U
LA
CONFIGURATION
EN
OUTRE,
IL
VFINE
START
MIN
MAX
MIN
MAX
½
MIN
DU
RÉGULATEUR
SCHÉMAS DE BRANCHEMENT INDIQUÉS AU CHAPITRE
FAUT
TOUJOURS
FREQ
SLOPE
MIN
MAX
MIN
MAX
MIN
MIN
BLOCK A
DÉPEND
DU
RÉPÉTER
LA
CONFIGURATION
AMP
PAR
STAB
MIN
MIN
MAX
MIN
MAX
MAX
MIN
MAX
SCHÉMA
DE
MAX
48
