In caso di guasto del componente:
Possibili effetti sulla regolazione:
La tensione di uscita dell'alternatore è minore della tensione nominale e uguale a quella residua.
-
Non è possibile impostare il valore corretto attraverso il trimmer VOLT.
Possibili cause di guasto:
- Danno meccanico dovuto a impatto/shock.
- Resina sui terminali del fusibile e/o sulle lamelle del porta-fusibile.
- Contatto insufficiente tra fusibile e porta-fusibile.
- Connessione errata.
Guasto dell'eccitatrice: controllare l'isolamento dell'eccitatrice con un megaohmmetro (l'isolamento è ok
-
se la resistenza è >30MΩ).
- Corto circuito tra i terminali + e -.
Azioni:
Sostituire il fusibile e provare a riavviare l'alternatore.
-
In caso di ulteriore guasto del fusibile, sostituire l'AVR.
#2 - VISUAL / MULTI-METER CHECKS

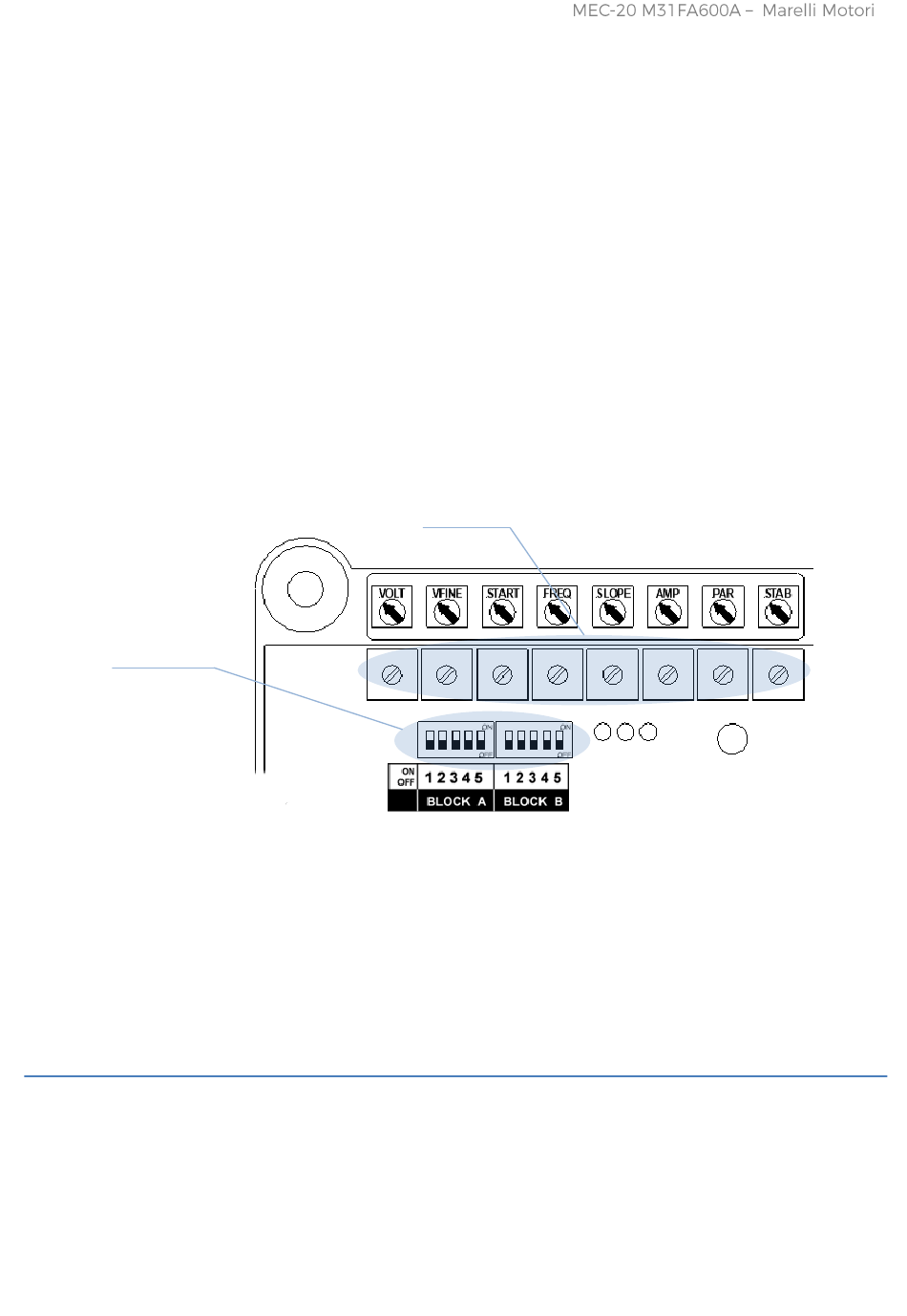

CHECK C –Trimmers/Dips
(Trimmer/Dip switches)
Dip-switches
Ispezione visiva:
L'AVR non deve presentare alcun danno meccanico ai trimmer e ai dip-switch; inoltre essi non devono
-
essere ricoperti da resina.
Test con multimetro:
- Nessuno.
Risultato dei controlli:
- Se tutti i controlli suddetti hanno dato risultato positivo, contrassegnare la casella ok nella sezione #2 del
report form, Check C.
Altrimenti, lasciare vuota la casella.
In caso di guasto del componente:
Possibili effetti sulla regolazione:
- In caso di trimmer ricoperto da resina oppure danneggiato, non è più possibile ruotare il rotore del
trimmer per alcuna operazione di impostazione.
- In caso di dip-switch coperto da resina oppure danneggiato, potrebbe non essere possibile avere il setup
di stabilità corretto per la regolazione di tensione.
963857154_U
Trimmers
