Faire passer le câble
1
2
Terminer la pile de poids
1
35
42
2
16
14
©2019 Precor Inc. | Ischios couché RSL 606 | Guide d'assemblage
Matériel
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
Matériel
2 vis à tête bombée M10 x 125 mm
1 rondelle, 11 mm
Outil : Clé hexagonale, 6 mm
35
2 tiges de guidage
1 entretoise de pile de poids, 76 mm (3 po)

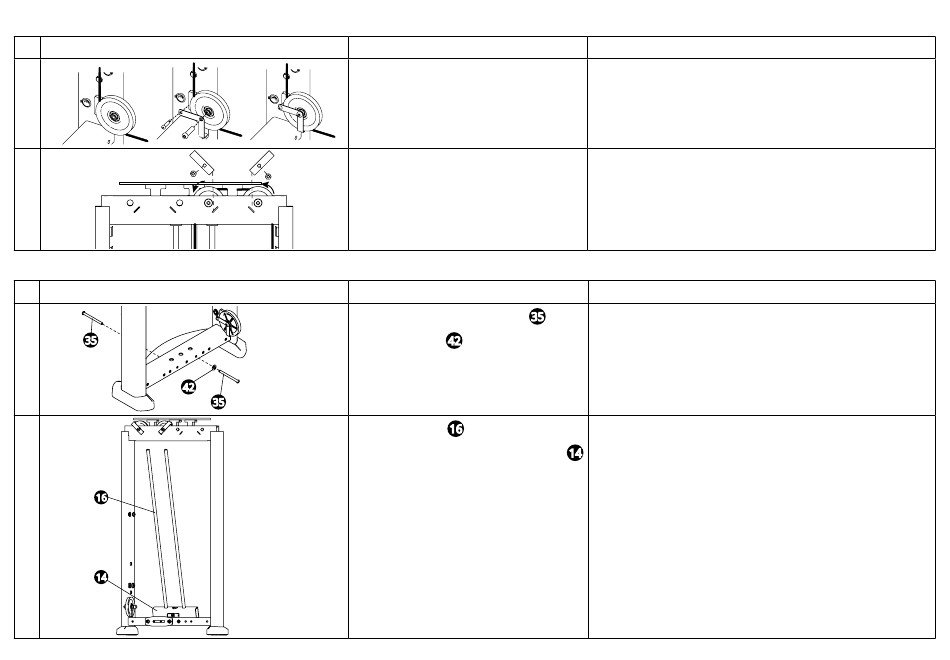

Instructions
Pour faire passer le câble autour de la poulie inférieure de la pile de
poids, retirez le dispositif de retenue de câble. Faites passer le câble
autour de la poulie, puis remettez le dispositif de retenue de câble
en place.
Pour faire passer le câble dans les poulies supérieures de la pile de
poids, retirez les dispositifs de retenue de câble, faites passer les
câbles et remettez les dispositifs de retenue en place. Serrez à un
couple de 67 Nm (50 ft-lb).
Instructions
35
Retirez les vis des tiges de guidage installées à l'étape 1 de
l'assemblage du cadre.
42
16
Alignez l'entretoise de la pile de poids sur les trous à la base de
la tour. Insérez les deux tiges de guidage de poids et penchez-les
14
vers l'extérieur d'environ 15 cm (6 pouces) pour avoir suffisamment
d'espace pour les poids. Le côté plat de l'entretoise de la pile de
poids doit se trouver côté utilisateur.
7
