7
12
11
7
9
7
42
8
34
9
44
27
10
41 mm
©2019 Precor Inc. | Ischios couché RSL 606 | Guide d'assemblage
2 embouts de protection
1 entretoise de poids supplémentaire,
63,5 mm (2½ po)
1 poids supplémentaire
1 poignée du poids supplémentaire
1 vis à tête creuse M10 x 65 mm
40
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 rondelle en caoutchouc
1 rondelle argentée, 13,5 mm
(diam. int.) x 35 mm (diam. extér.)
Outil : Clé dynamométrique
7

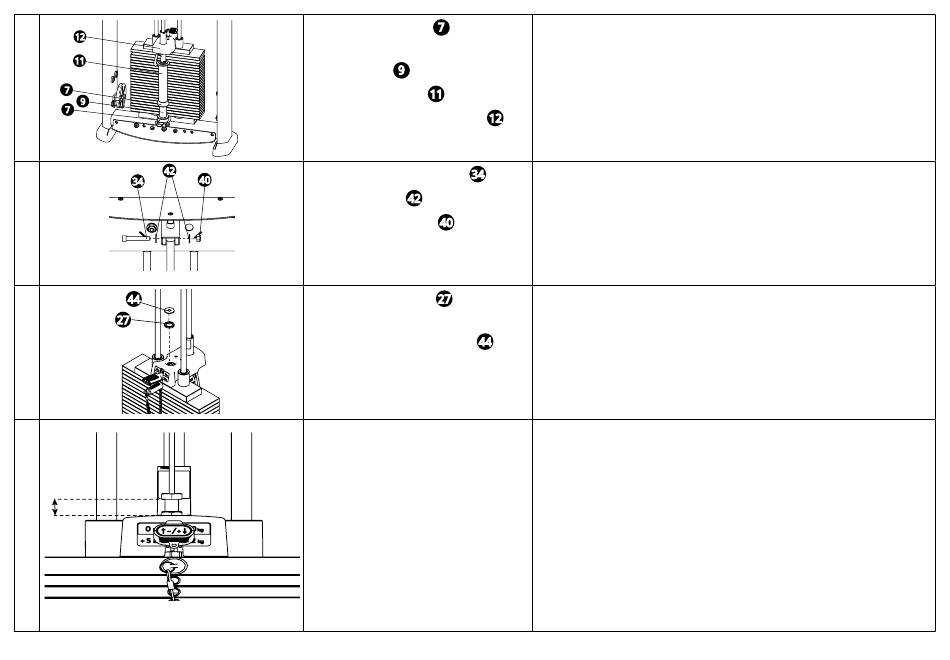

Placez un embout de protection sur la troisième tige de guidage, puis
l'entretoise supplémentaire, un autre embout de protection, le poids
supplémentaire et la poignée du poids supplémentaire.
9
11
12
Remettez le capuchon sur la partie supérieure de la tige et fixez-la au cadre de
34
la pile de poids.
42
40
27
Placez les rondelles dans la partie supérieure du connecteur de câble dans la
poignée du poids supplémentaire.
44
Fixez le câble à la pile de poids. Vissez le boulon dans la structure de la plaque
supérieure jusqu'à ce que le câble respecte TOUTES les exigences suivantes.
Le poids supérieur commence à se séparer du deuxième poids.
9
La goupille peut être insérée facilement dans chaque poids.
9
Le poids supplémentaire s'enclenche lorsque le loquet est en position
9
basse.
Le boulon de câble comprend au moins six pas de filetage dans la tige
9
du sélecteur du poids supplémentaire.
L'espace entre la partie inférieure du contre-écrou et la partie supérieure de la
rondelle ne doit pas dépasser
Serrez le boulon de blocage contre la tige de sélection à un couple de
81 Nm (50 ft-lb).
41 mm (1,61 po).
9
