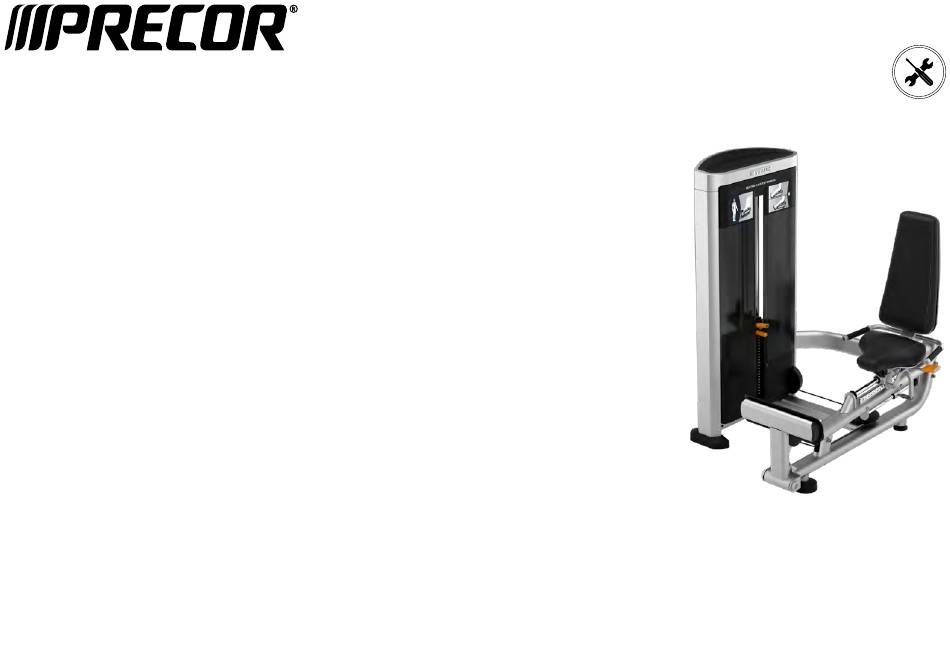

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Presse à mollets RSL 623 Guide d’assemblage...
-
Page 3: Exigences Relatives À L'assemblage
Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage. -
Page 4: Liste Des Pièces
Liste des pièces N° pièce Nom Quantité N° pièce Quantité Cadre principal Cache de la poulie, 102 mm (4 po), arrière Cadre du siège Siège Bras pivotant Dossier Entretoise transversale inférieure Boulon à épaulement Entretoise transversale supérieure Rondelles bombées argentées Cadre de la pile de poids Étiquettes de poids Plaque de protection... -
Page 5: Assemblage Du Cadre
étape ultérieure. 2 vis à tête creuse M12 x 35mm Assemblez l’entretoise transversale inférieure au cadre 41 54 principal 2 rondelles, 13 mm Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage... - Page 6 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le Clé dynamométrique moment. Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage...
-
Page 7: Pièces Mobiles
Assurez-vous que le câble reste dans la gorge de la poulie et dans le dispositif de retenue du câble. 1 boulon à épaulement M12 x 68 mm Outil : Clé hexagonale, 8 mm ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage... - Page 8 1 arbre Fixez le bras pivotant au cadre principal 2 embouts 40 39 2 vis à tête plate M12 x 35 mm Outil : Clé hexagonale, 8 mm ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage...
-
Page 9: Faire Passer Le Câble
Clé plate, 19 mm de retenue de câble, faites passer les câbles et Clé dynamométrique remettez les dispositifs de retenue en place. Serrez à un couple de 67 Nm (50 ft-lb). ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage... - Page 10 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids et la 1 structure de la plaque supérieure plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage...
- Page 11 1 vis à tête creuse M10 x 65 mm pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage...
- Page 12 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage...
-
Page 13: Installer Le Carénage
Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d’assemblage... -
Page 14: Terminer L'assemblage
Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau. - Page 16 Presse à mollets RSL 623 | Guide d’assemblage | P/N CW39581-131 FRN © Precor, Incorporated | 30 août 2019...
