Gamme de machines de musculation
Resolute™ à charge guidée
Presse à ischios RSL 619
Guide d'assemblage

Publicité

loading

Sommaire des Matières pour Precor Resolute RSL 619

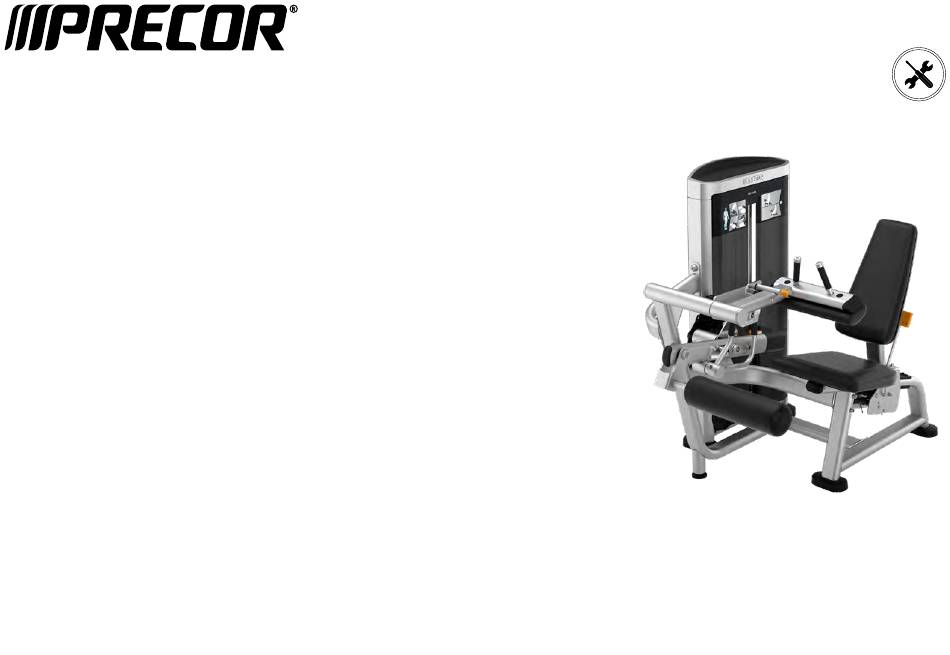

  • Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Presse à ischios RSL 619 Guide d’assemblage...
  • Page 3 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
  • Page 4 Vis à tête creuse M12 x 125 mm Plateau supérieur Vis à tête creuse M12 x 130 mm Carénage, cache de la poulie inférieure Vis à tête plate M12 x 35 mm ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 5 4 vis à tête hexagonale 5/16 po x 1½ po Fixez le siège au cadre de la structure du siège 4 rondelles, 9 mm Outil : Clé à douille, 13 mm (½ po) avec rallonge ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 6 2 vis à tête creuse M12 x 35 mm Assemblez l’entretoise transversale inférieure à la base du siège 2 rondelles, 13 mm Outils : Clé hexagonale, 10 mm ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 7 2 vis à tête creuse M12 x 35 mm Assemblez le support du dispositif de retenue des cuisses à l’entretoise transversale inférieure 2 rondelles, 13 mm Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 8 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le Clé dynamométrique moment. Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 9 Placez les bouchons d’extrémité avec manchons sur les extrémités 2 bouchons d’extrémité avec manchons comme indiqué sur l’illustration. Tapez doucement avec un maillet si nécessaire. Outil : Maillet ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 10 Clé plate, 19 mm câbles et remettez les dispositifs de retenue en place. Serrez à un Clé dynamométrique couple de 67 Nm (50 ft-lb). ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 11 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids et la 1 structure de la plaque supérieure plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 12 1 vis à tête creuse M10 x 65 mm Remettez le capuchon sur la partie supérieure de la tige et fixez-la au cadre de la  pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 13 Frottez vigoureusement et minutieusement pour les coller. Enlevez le surplus d’étiquette et frottez à nouveau les étiquettes restantes. Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le  lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon  ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 14  sur le dessus et fixez-le.  Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Presse à ischios RSL 619 | Guide d’assemblage...
  • Page 15 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
  • Page 16 Presse à ischios RSL 619 | Guide d’assemblage | P/N CW39567-131 FRN © Precor, Incorporated | 30 août 2019...
