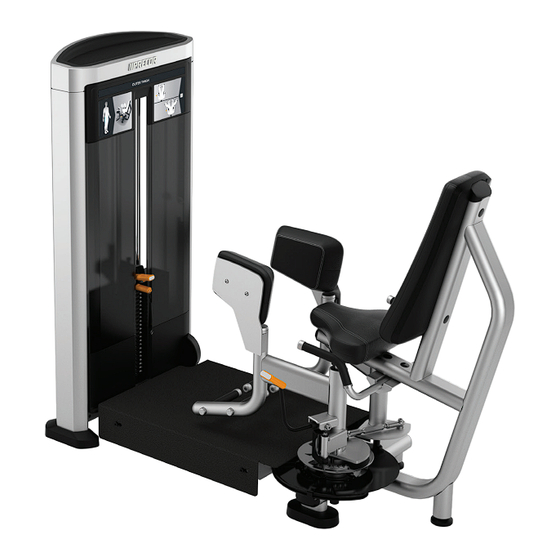

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Abducteurs RSL 621 Guide d’assemblage...
-
Page 3: Exigences Relatives À L'assemblage
Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage. -
Page 4: Liste Des Pièces
Rondelle argentée, 13,5 mm (diam. int.) x 35 mm (diam. extér.) Plateau supérieur Contre-écrous nylon, M8 Carénage, cache de la poulie inférieure Vis à tête creuse hexagonale M12 x 35 mm Poids de 4,5 kg (10 lb) ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage... -
Page 5: Assemblage Du Cadre
. Ne serrez pas complètement les vis. Vous le ferez lors 2 rondelles, 9 mm d’une prochaine étape. Outil : Clé à douille, 13 mm avec rallonge ATTENTION ! Ne faites pas tomber le matériel dans le tube du cadre. ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage... - Page 6 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le moment. Clé dynamométrique Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage...
-
Page 7: Pièces Mobiles
4 vis à tête creuse M6 x 20 mm bagues sous le siège. Outil : Clé hexagonale, 5 mm avec Ne serrez pas encore complètement les bagues. rallonge Enlevez toutes les étiquettes ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage... - Page 8 Outil : Clé plate, 19 mm Si les pieds ne sont pas centrés, ajustez la bielle au besoin pour centrer les repose-pieds, puis serrez-les. ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage...
-
Page 9: Assemblage Du Siège
2 bouchons obturateurs ATTENTION ! Ne faites pas tomber le matériel dans le tube du Outil : Clé à douille, 13 mm (½ po) avec cadre. rallonge ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage... - Page 10 . Serrez M10 x 25 mm à un couple de 57 Nm (42 ft-lb). 4 rondelles noires, 11 mm Outils : Clé hexagonale, 8 mm Clé dynamométrique ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage...
- Page 11 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids et la 1 structure de la plaque supérieure plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage...
- Page 12 1 vis à tête creuse M10 x 65 mm pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage...
- Page 13 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage...
-
Page 14: Installer Le Carénage
Le couple de serrage recommandé est de 34 Nm (25 ft-lb). M10 x 40 mm Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Abducteurs RSL 621 | Guide d’assemblage... -
Page 15: Terminer L'assemblage
Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau. - Page 16 Abducteurs RSL 621 | Guide d’assemblage | P/N CW39575-131 rev B FRN © Precor, Incorporated | 11 novembre 2019...
