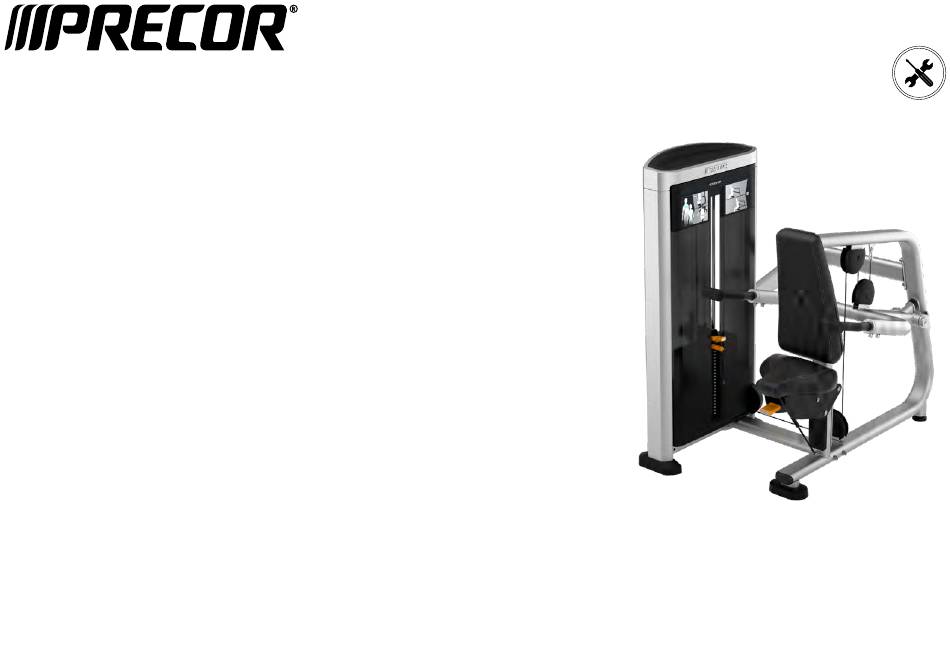

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Dips assis RSL 215 Guide d’assemblage...
- Page 3 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
- Page 4 Carénage supérieur arrière Vis à tête bombée M6 x 15 mm Carénage, panneau supérieur avant Siège Plateau supérieur Carénage, cache de la poulie inférieure Poids de 4,5 kg (10 lb) ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 5 4 rondelles, 9 mm Fixez le siège au cadre principal 4 vis à tête hexagonale 5/16 po x 1½ po Outil : Clé à douille, 13 mm (½ po) avec rallonge ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 6 étape ultérieure. Fixez l’entretoise transversale inférieure au cadre 2 vis à tête creuse M12 x 130 mm principal 2 rondelles, 13 mm Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 7 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le Clé dynamométrique moment. Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 8 13 mm et une vis à tête creuse M12 x 45 mm). Clé à douille, 18 mm Tirez le câble supplémentaire de derrière la poulie supérieure et faites-le passer autour de la poulie enlevée à l’étape 1. ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 9 Clé plate, 19 mm câble, faites passer les câbles et remettez les dispositifs de Clé dynamométrique retenue en place. Serrez à un couple de 67 Nm (50 ft-lb). ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 10 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur. 1 structure de la plaque supérieure ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 11 à la plaque de protection. Laissez les tiges de guidage tomber sur les boulons et serrez-les complètement. Serrez les vis M10 à un couple de 43 Nm (32 ft-lb). ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 12 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 13 Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Dips assis RSL 215 | Guide d’assemblage...
- Page 14 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
- Page 16 Dips assis RSL 215 | Guide d’assemblage | P/N CW39511-131 FRN © Precor, Incorporated | 30 août 2019...
