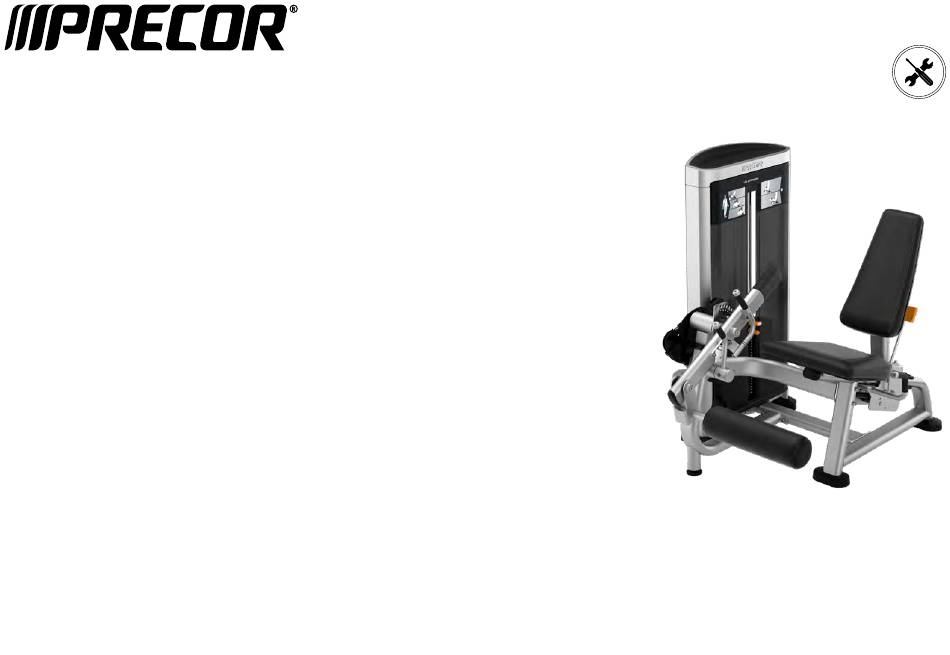

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Presse à quadriceps RSL 605 Guide d’assemblage...
- Page 3 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
- Page 4 Anneau de retenue, petit Carénage central avant (gauche/droit) Anneau de retenue, grand Carénage, plateau supérieur Siège Carénage, cache de la poulie inférieure Rouleau rembourré Goupille de retenue du câble Dossier ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 5 Insérez les vis des tiges de guidage, une de chaque côté, pour aligner la plaque de protection. Serrez-les à la main 1 rondelle, 11 mm uniquement. Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 6 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 2 pour le moment. Clé dynamométrique Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 7 2 vis à tête creuse M8 x 15 mm 2 rondelles, 9 mm ATTENTION ! Ne faites pas tomber le matériel dans le tube. 2 bouchons obturateurs Outil : Clé hexagonale, 6 mm ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 8 Préparez le rouleau rembourré. Fixez l’anneau-bouchon au rouleau rembourré Faites glisser le rouleau rembourré sur l’arbre et fixez-le. Emboîtez le 1 anneau de retenue, grand bouchon du rouleau. 1 bouchon pour rouleau rembourré Outil : Pince à anneau de retenue ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 9 Clé plate, 19 mm câbles et remettez les dispositifs de retenue en place. Serrez à un Clé dynamométrique couple de 67 Nm (50 ft-lb). ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 10 à l’arrière. Mettez la plaque supérieure sur les poids. 1 structure de la plaque supérieure Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 11 1 vis à tête creuse M10 x 65 mm Remettez le capuchon sur la partie supérieure de la tige et fixez-la au cadre de la pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 12 Frottez vigoureusement et minutieusement pour les coller. Enlevez le surplus d’étiquette et frottez à nouveau les étiquettes restantes. Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 13 Placez le sommet du carénage sur le dessus et fixez-le. Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Presse à quadriceps RSL 605 | Guide d’assemblage...
- Page 14 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
- Page 16 Presse à quadriceps RSL 605 | Guide d’assemblage | P/N CW39555-131 FRN © Precor, Incorporated | 30 août 2019...
