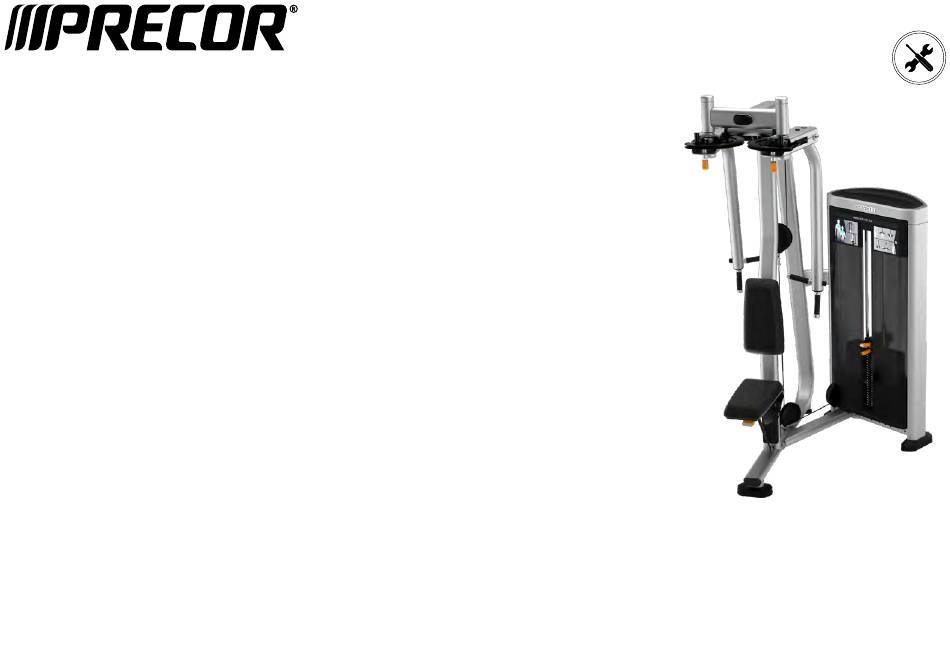

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Combiné Pec/Deck RSL 505 Guide d’assemblage...
- Page 3 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
- Page 4 Contre-écrous nylon, M12 Carénage central avant (gauche et droit) Contre-écrous nylon, M10 Carénage inférieur avant Étiquettes de poids Carénage, panneau supérieur avant Carénage, cache de la poulie inférieure Appui pectoral/dossier Siège ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 5 2 vis à tête bombée M10 x 125 mm aligner la plaque de protection. Serrez-les à la main uniquement. 2 rondelles, 11 mm Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 6 Faites correspondre les étiquettes 1 boulon à épaulement sur le bras et le cadre principal. Posez l’embout et fixez-le. Outil : Clé hexagonale, 4 mm ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 7 Le corps plus large du vérin à gaz se fixe au siège. Pour régler le jeu des rouleaux de la structure du siège, demandez à votre assistant d’exercer une pression vers le bas sur le siège. ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 8 Tirez la poignée de la tige de réglage de la structure du bras droit et tournez- la vers l’extérieur. Faites ensuite passer le câble supérieur à travers le bras. ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 9 Clé plate, 19 mm les dispositifs de retenue en place. Serrez à un couple de 67 Nm (50 ft-lb). Clé dynamométrique ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 10 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids et la 1 structure de la plaque supérieure plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 11 1 vis à tête creuse M10 x 65 mm pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 12 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 13 Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Combiné Pec/Deck RSL 505 | Guide d’assemblage...
- Page 14 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
- Page 16 Combiné Pec/Deck RSL 505 | Guide d’assemblage | P/N CW39543-131 FRN © Precor, Incorporated | 30 août 2019...
