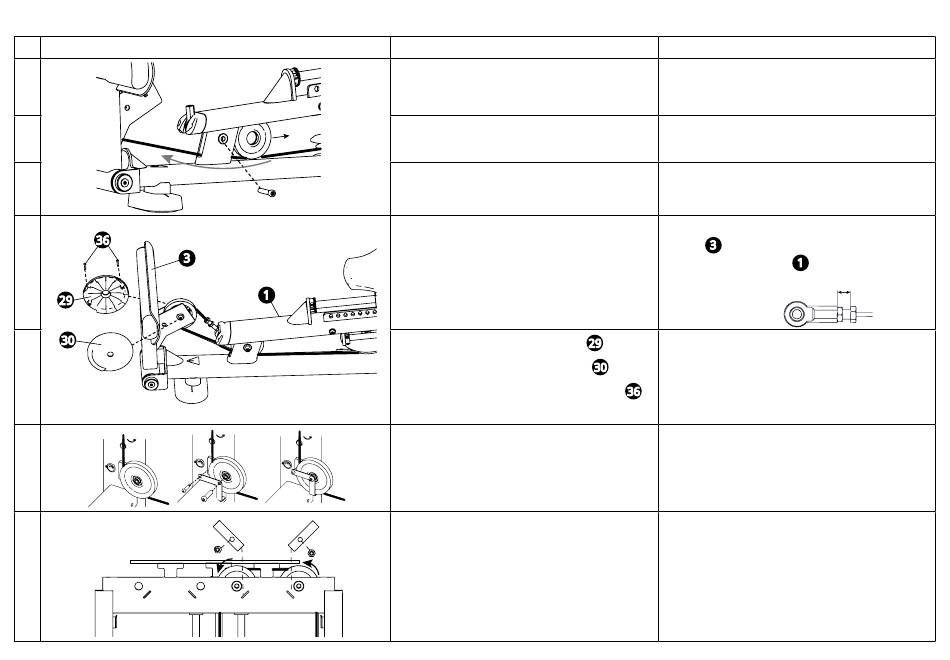

Faire passer le câble
1
2
3
4
36
3
29
30
5
6
7
©2019 Precor Inc. | Presse à mollets RSL 623 | Guide d'assemblage
Matériel
Outils : Clé hexagonale, 10 mm
Clé à douille, 19 mm
Outils : Clé hexagonale, 10 mm
Clé à douille, 19 mm
Outil : Clé plate, 19 mm
1
1 cache de poulie, 102 mm (4 po), avant
1 cache de poulie, 102 mm (4 po), arrière
2 vis cruciformes à tête cylindrique M4 x 32 mm
Outil : Tournevis cruciforme
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
Instructions
Enlevez le matériel et la poulie à l'avant du cadre
principal, sous la tige de guidage du siège.
Faites passer le câble sous la poulie et à travers la
fente de la poulie.
Remettez en place la poulie et le matériel de
l'étape 1.
Faites passer le câble autour de la poulie sur le bras
3
pivotant
et raccordez-le à l' e xtrémité de la tige
à l'avant du cadre principal
la tige et serrez complètement l' é crou. La distance
maximale est de 25 mm.
Fixez les caches sur la poulie qui se trouve sur le bras
29
pivotant.
30
36
Pour faire passer le câble autour de la poulie inférieure
de la pile de poids, retirez le dispositif de retenue de
câble. Faites passer le câble autour de la poulie, puis
remettez le dispositif de retenue de câble en place.
Pour faire passer le câble dans les poulies
supérieures de la pile de poids, retirez les dispositifs
de retenue de câble, faites passer les câbles et
remettez les dispositifs de retenue en place.
Serrez à un couple de 67 Nm (50 ft-lb).
1
. Tenez l' e xtrémité de
9
