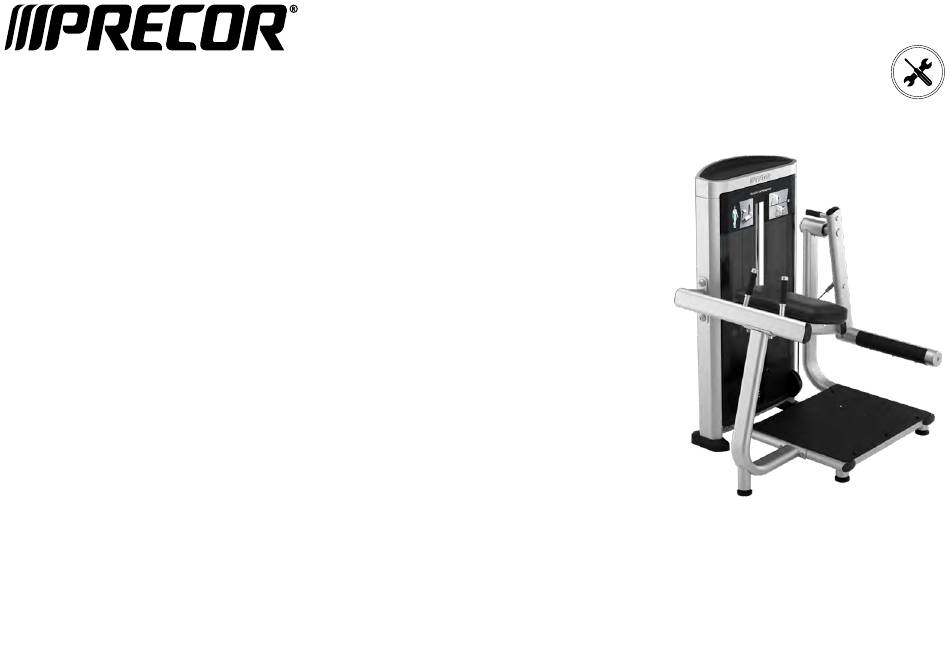

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Presse à fessiers RSL 618 Guide d’assemblage...
-
Page 2: Exigences Relatives À L'assemblage
Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage. -
Page 3: Liste Des Pièces
Carénage central avant (gauche et droit) Rondelles, 9 mm Carénage, sommet Rondelles, 13 mm Plateau supérieur Rondelles noires, 11 mm (pour le repose-pieds) Carénage inférieur arrière Carénage, cache de la poulie inférieure ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage... -
Page 4: Assemblage Du Cadre
étape ultérieure. 2 vis à tête creuse M12 x 35 mm Assemblez le cadre pivotant à la pile de poids 2 rondelles bombées Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage... - Page 5 Outil : Clé hexagonale, 10 mm Assemblez la structure des poignées au cadre avant 2 vis à tête creuse M12 x 35 mm 2 rondelles, 13 mm Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage...
-
Page 6: Pièces Mobiles
Faites glisser l’arbre du bras pivotant dans le cadre pivotant et fixez-le. 1 embout 1 vis à tête plate M12 x 35 mm Outil : Clé hexagonale, 8 mm ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage... -
Page 7: Faire Passer Le Câble
Clé plate, 19 mm câbles et remettez les dispositifs de retenue en place. Serrez à un Clé dynamométrique couple de 67 Nm (50 ft-lb). ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage... - Page 8 à l’arrière. Mettez la plaque supérieure sur les 1 structure de la plaque supérieure poids. Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage...
- Page 9 1 vis à tête creuse M10 x 65 mm pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage...
- Page 10 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage...
-
Page 11: Installer Le Carénage
Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d’assemblage... -
Page 12: Terminer L'assemblage
Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
