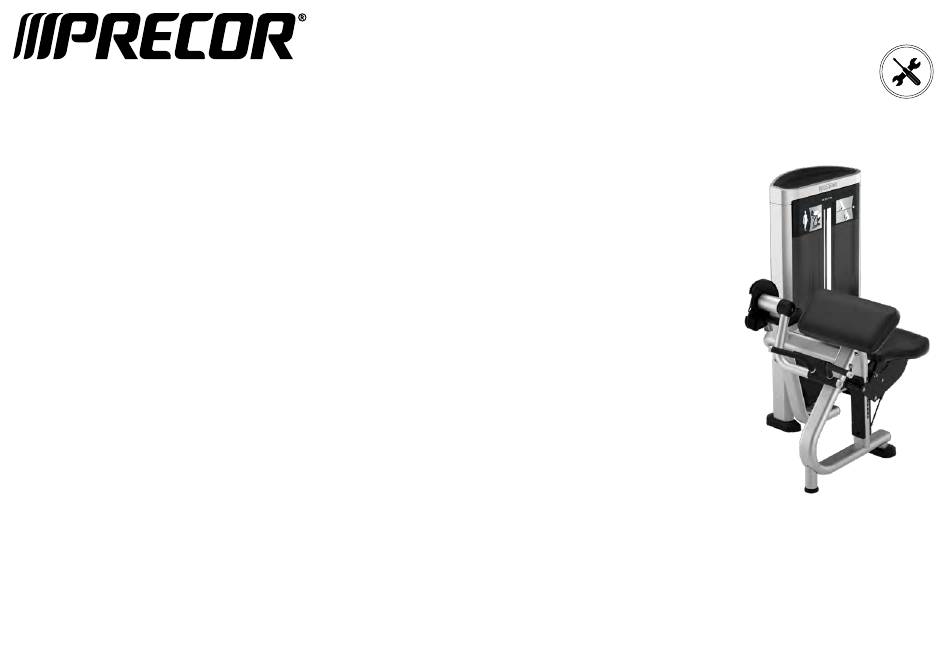

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Tirage biceps RSL 204 Guide d’assemblage...
- Page 2 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
- Page 3 Contre-écrous nylon, M12 Carénage inférieur avant Rondelle ondulée Carénage, cache de la poulie inférieure Vis à tête bombée 5/16 po x 1½ po Poids de 4,5 kg (10 lb) Accoudoir Siège ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 4 2 vis à tête bombée M10 x 125 mm utilisateur pour aligner la plaque de protection. Serrez- 2 rondelles, 11 mm les à la main uniquement. Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 5 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 3 pour Clé dynamométrique le moment. Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 6 4 vis à tête hexagonale 5/16 po x 1½ po avant pour les aligner. 4 rondelles, 9 mm Outil : Clé à douille, 13 mm (½ po) avec rallonge ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 7 Clé plate, 19 mm et remettez les dispositifs de retenue en place. Serrez à un couple de Clé dynamométrique 67 Nm (50 ft-lb). ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 8 à l’arrière. Mettez la plaque supérieure sur les 1 structure de la plaque supérieure poids. Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 9 1 vis à tête creuse M10 x 65 mm pile de poids. 2 rondelles, 11 mm 1 contre-écrou nylon M10 Outils : Clé hexagonale, 8 mm Clé à douille, 17 mm ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 10 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 11 Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Tirage biceps RSL 204 | Guide d’assemblage...
- Page 12 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
