Instructions de montage et de mise en service pour
®
ROBA-stop
Branchement électrique
Attention !
Effectuer le branchement électrique
uniquement sur un frein hors tension.
La tension de la bobine est indiquée sur la
plaque signalétique et estampillée sur le frein.
Les freins sont conçus selon la norme européenne sur les
tensions DIN IEC 38.
Le frein fonctionne avec du courant continu.
La commande peut être effectuée côté courant continu ou côté
courant alternatif. Une commande côté courant continu permet
cependant d'obtenir des temps de réponse plus courts (temps
de freinage).
Pour des temps de réponse plus rapide, il est nécessaire
d'utiliser un redresseur spécial à commande rapide.
Pour cela, n'hésitez pas à nous contacter
Attention !
Lors de la mise hors tension d'appareils électromagnétiques,
des pointes de tensions peuvent apparaître et conduire à une
détérioration de l'appareil. Ces pointes de tensions sont à
amortir. Du fait de cet amortissement, les temps de réponse (du
catalogue) peuvent se dégrader. Prévoir une protection de
l'alimentation électrique selon les valeurs du courant.
Les freins sont conçus pour un régime de fonctionnement relatif
de 100 %.
Montage de la boîte de connexion
L'embase (44) est équipé au choix de :
1. Borne à 2 fiches
2. Borne à 4 fiches
3. Borne à 6 fiches
4. Redresseur semi-onde
5. Redresseur à pont
Liste des pièces de la boîte de connexion
37 Support de fixation
38 Vis à tête cylindrique M3 x 12
39 Boîtier
40 Joint torique
41 Plaque d'étanchéité
42 Ecrou hexagonal M3
43 Passe-câble à vis
44 Embase
45 Vis à tête conique M4 x 8
46 Borne
47 Affectation des bornes
48 Vis à tête cylindrique M2,5 x 12
49 Vis à tête cylindrique M4 x 8
50 Couvercle
51 Joint d'étanchéité
52 Vis à tête cylindrique M4 x 30
53 Rondelle d'étanchéité
01/07/2011 K/GC/CP
Page 7/8
frein de maintien Type 820.61_._
46
48
52
Mayr France S.A.
Z.A.L. du Minopole
BP 16
F-62160 Bully-les-Mines
Montage
Les pièces 37 à 43 de la liste sont prémontées.
1. a) Visser le redresseur dans le boîtier (39) ou
1. b) Visser l'embase (44) dans le boîtier (39) avec les vis à tête
conique (45). Fixer la borne à 2, 4 ou 6 fiches (46) sur
l'embase (44) avec les vis à tête cylindrique (48).
Coller l'étiquette d'affectation des bornes (47) sur
l'embase (44). (Respecter l'emplacement selon la fig. 5).
2.
Couper le câble de la bobine à la longueur nécessaire et
dénuder les extrémités des fils. Introduire les câbles à
travers les pièces 39, 40 et 41 dans le boîtier.
3.
Visser le support (37) avec les vis à tête cylindrique (49) au
dos du frein.
4.
Bien introduire le câble de la bobine, et serrer les écrous
hexagonaux (42).
5.
Brancher le frein conformément aux instructions de
montage et de mise en service No B.1110.4.F pour le
branchement électrique des freins ROBA-stop
6.
Fermer le couvercle de la boîte de connexion. Attention au
joint (51) et à la rondelle d'étanchéité (53).
43
42
41
53
50
51
40
49
38
37

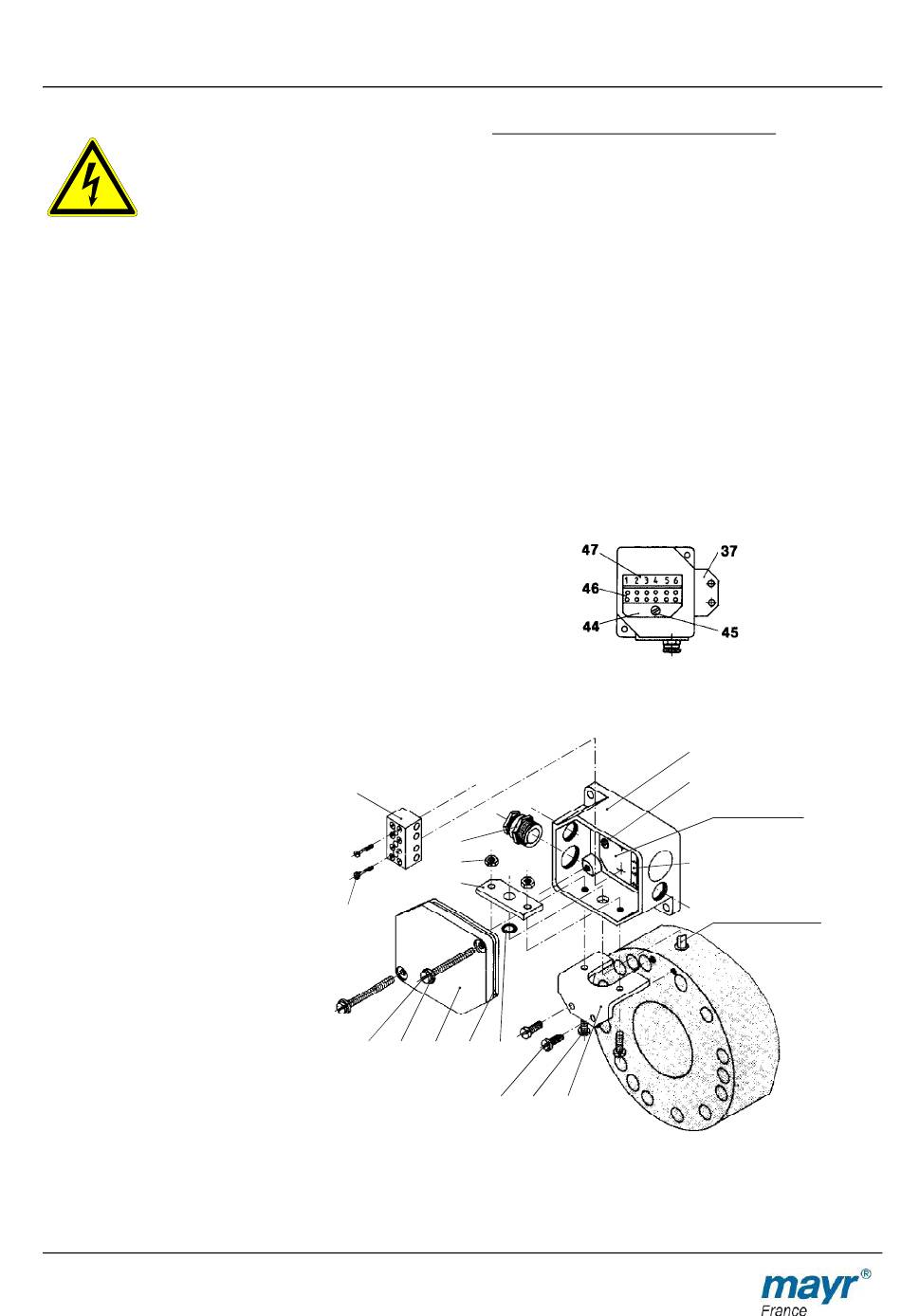

Fig. 6
Fig. 5
39
45
Embase (44)
équipé au choix avec
1. borne à 2 fiches
2. borne à 4 fiches
47
3. borne à 6 fiches
4. Redresseur semi-onde
5. Redresseur à pont
Câble de la bobine
