Bits 0, 1, 2 et 4, 5, 6, taille/format des données et nombre de décimales
L'octet de poids faible du mot de formatage sert à spécifier la taille, le format et le nom-
bre de décimales d'une valeur affichée. La sélection d'un affichage avec ou sans signe
influence la plage d'édition d'une valeur. Les valeurs sans signe se limitent aux nombres
positifs. Les valeurs avec signe peuvent être des nombres positifs ou négatifs. La
figure D-18 indique la position des bits de taille/format de données et des bits du nombre
de décimales dans l'octet 1 du mot de formatage.
La plage des mots sans signe s'étend de 0 à 32767
La plage des mots avec signe s'étend de -32 768 à 32 767
La plage des double mots sans signe s'étend de 0 à 2 147 483 647
La plage des double mots avec signe s'étend de -2 147 483 648 à 2 147 483 647
La plage des nombres réels (à virgule flottante) s'étend de
3,40282*10
Nota
En raison des dimensions de son écran, le TD 200 peut afficher les seuls nombres réels compris
-7
entre 1*10 et 9,99999*10
les valeurs supérieures à 9,99999*10
S- Taille/format de données
0 - Pas de valeur
1 - Valeur d'un mot avec signe
2 - Valeur d'un double mot avec signe
3 - Valeur d'un mot sans signe
4 - Valeur d'un double mot sans signe
5 - Valeur réelle (à virgule flottante)
6 - Réservé
7 - Réservé

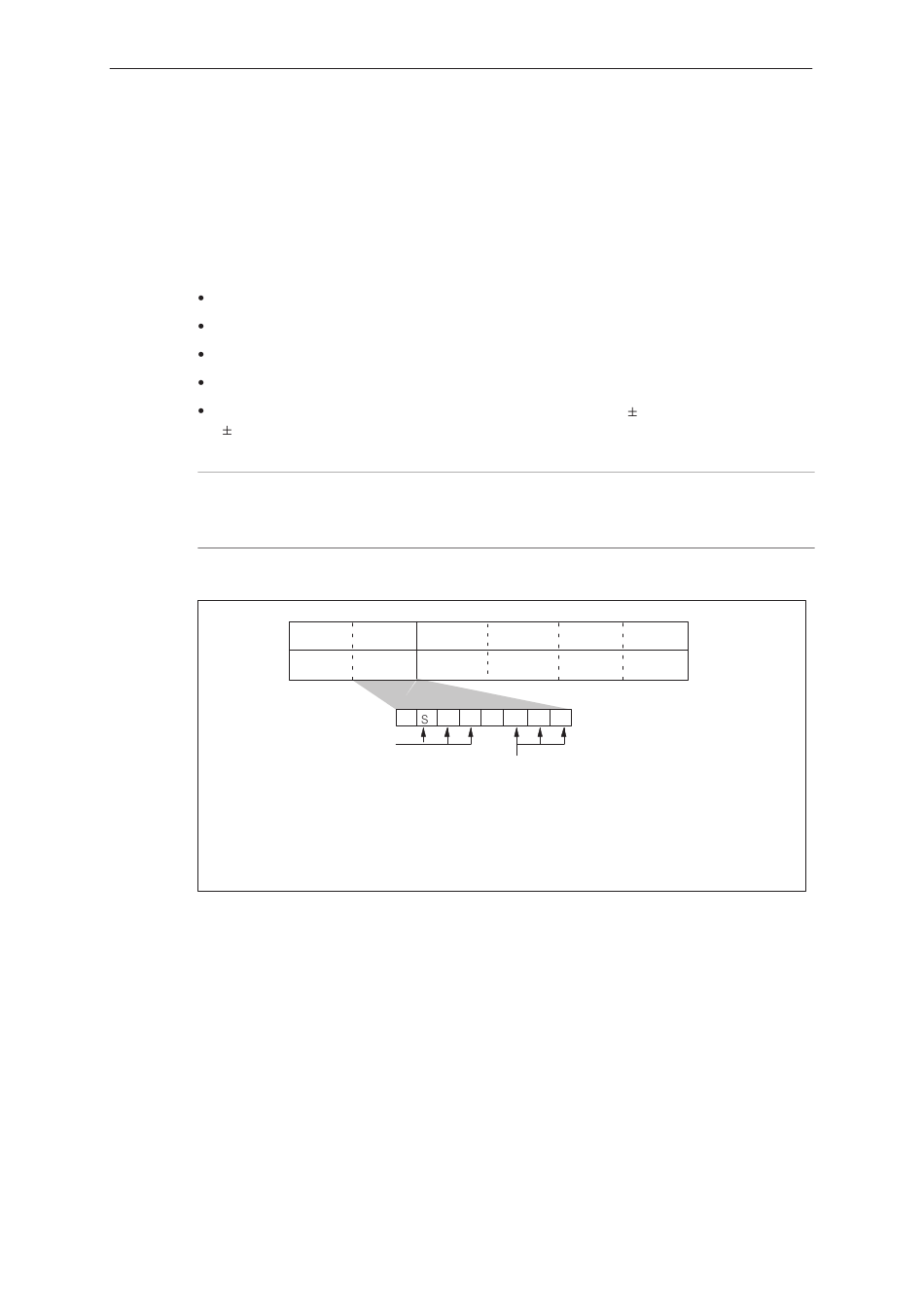

Figure D-18 Valeur des bits de l'octet 1 du mot de formatage
