Activation de l'horloge temps réel TOD (Time-of-Day), de la fonction de forçage et de la
protection par mot de passe
La boîte de dialogue représentée à la figure 2-3 vous permet d'activer les options du
mode menu ainsi que l'édition d'un mot de passe.
La sélection des menus horloge temps réel (TOD) et forçage vous permet d'activer le
menu horloge temps réel TOD et/ou le menu forçage. Une fois que vous aurez activé une
sélection, vous pourrez accéder au menu correspondant sur le TD 200. Si le menu n'est
pas activé, il n'est pas proposé dans le mode menu du TD 200.
La sélection de la protection par mot de passe vous permet d'activer un mot de passe à
quatre chiffres (de 0000 à 9999). Le mot de passe permet de vérifier si l'opérateur est
autorisé à éditer des variables intégrées dans un message et à accéder au mode menu.
Lorsque vous activez la protection par mot de passe, la boîte de dialogue affiche une
zone dans la quelle vous devez définir le mot de passe. Il ne s'agit pas du mot de passe
de la CPU et il est stocké dans le bloc de paramètres du TD 200.
Pour le présent exemple, sélectionnez les modes représentés à la figure 2-3 en cliquant
sur les cases d'option. Définissez votre mot de passe comme étant 1111.

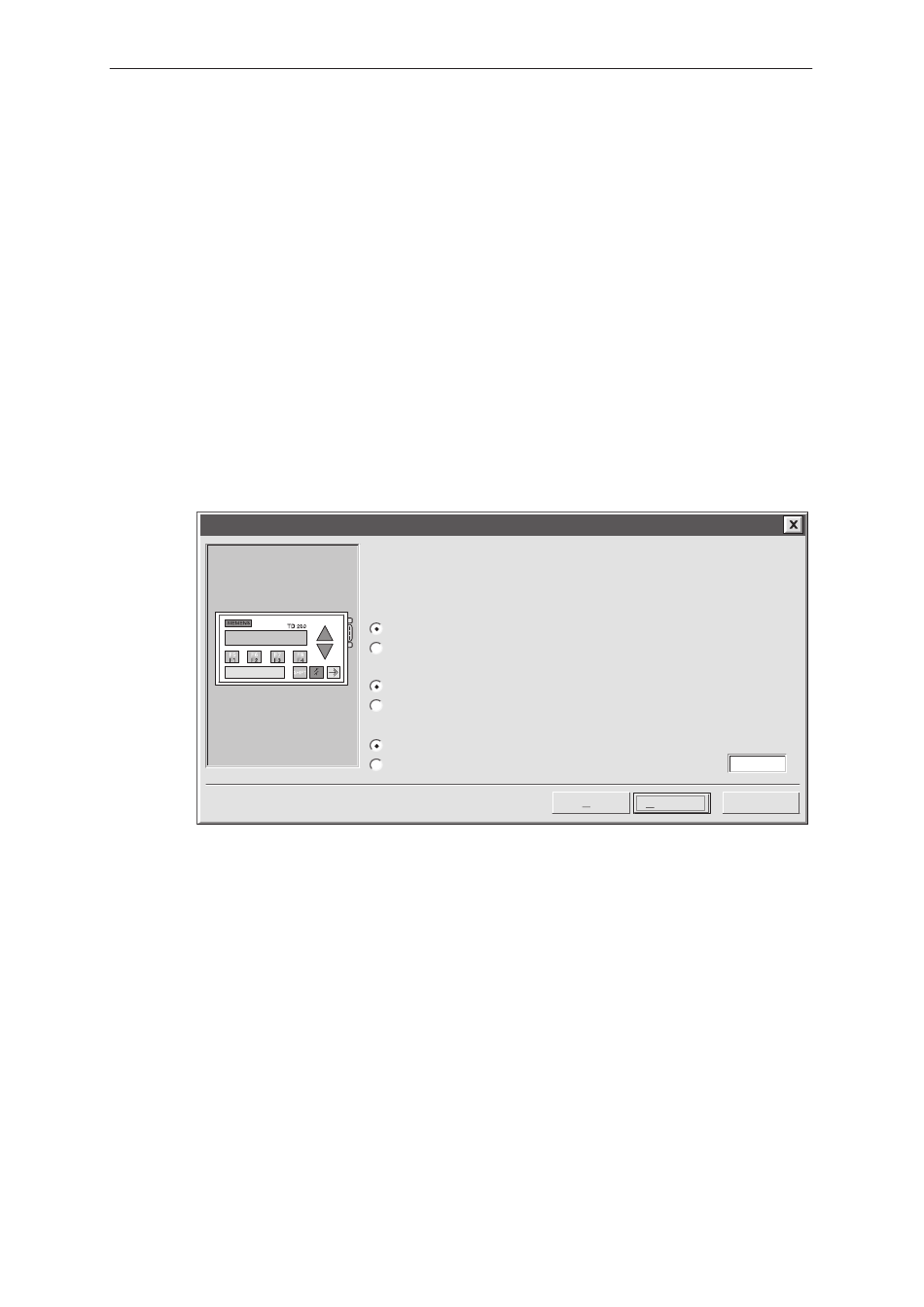

Assistant de configuration TD 200
Figure 2-3
Spécification des bits de mémento des touches de fonction et fréquence d'actualisation de
l'affichage
La boîte de dialogue représentée à la figure 2-5 vous permet de spécifier l'adresse de
l'octet de mémento (mémoire M) pour les touches de fonction du TD 200 et de définir la
fréquence d'actualisation du TD 200.
Vous devez réserver huit bits de mémento (bits M) qui sont mis à 1 par le TD 200 lorsque
vous appuyez sur une touche de fonction. Votre programme peut interroger ces bits et
procéder à l'action correspondant à la touche de fonction sur laquelle vous appuyez. Le
TD 200 met à 1 un bit de mémento M à chaque fois que vous appuyez sur la touche de
fonction correspondante. Réservez toujours une adresse dans la zone de mémoire M,
même si votre programme n'utilise pas les touches de fonction. Les valeurs des adresses
valides pour les différentes CPU sont données dans le Manuel système, Automates pro-
grammables SIMATIC S7-200 .
Afficheur TD 200, Guide de l'utilisateur
C79000-G7077-C205-05
Vous pouvez configurer votre TD 200 pour autoriser l'utilisateur à régler l'horloge temps réel
et à forcer des E/S dans la CPU. Vous pouvez également protéger ces options par mot de
passe ; l'accès ne sera possible qu'après entrée du mot de passe correct (4 chiffres).
Désirez-vous valider le menu Horloge temps réel (TOD) sur votre TD 200 ?
Oui
Non
Désirez-vous valider le menu de forçage sur votre TD 200 ?
Oui
Non
Désirez-vous valider la protection par mot de passe ?
Oui
Non
Assistant : horloge temps réel, forçage des entrées/sorties et protection par
mot de passe
Paramétrage du TD 200
Mot de passe (0000 - 9999) : 1111
< Préc. Annuler
Suivant >
2-5
