Des entretoises adhésives font partie de la fourniture standard du TD 200. Elles servent
à fixer le TD 200 sur la surface de montage. Le nombre d'entretoises nécessaires dé-
pend de l'épaisseur de la surface de montage. Respectez les étapes ci-dessous lors de
la mise en place des entretoises.
1. Déterminez le nombre d'entretoises nécessaires pour un montage correct. Pour cela,
tenez compte des points suivants :
– Une entretoise pour une épaisseur de paroi de 0,3 à 1,5 mm
– Deux entretoises superposées pour une épaisseur de paroi de 1,5 à 4 mm
2. Placez les entretoises sur les perçages à l'intérieur de la face arrière. Les entretoises
maintiennent le TD 200 en place lorsqu'il est remonté. Cf. figure 1-4.
Joint d'étanchéité
Face avant

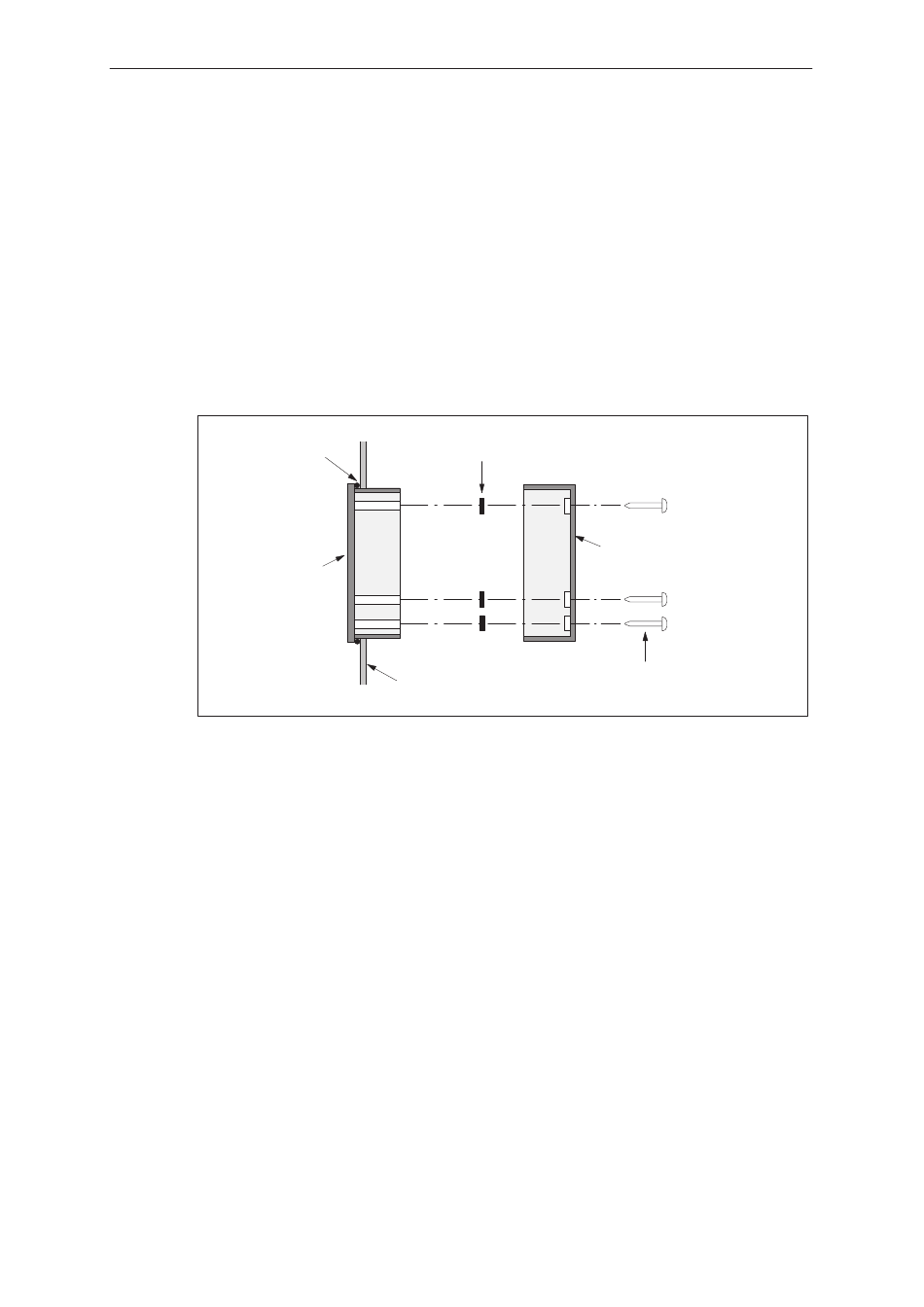

Figure 1-4
Montage du TD 200
Tenez compte des points suivants et de la figure 1-4 pour terminer le montage du
TD 200.
1. Placez le joint d'étanchéité fourni en accompagnement sur la face avant du TD 200.
2. Ajustez la face avant dans la découpe que vous avez pratiquée dans la surface de
montage.
3. Fixez la face arrière à la face avant du TD 200 en vous servant des vis que vous avez
démontées de la face arrière. Serrez les vis.
Afficheur TD 200, Guide de l'utilisateur
C79000-G7077-C205-05
Porte de l'armoire ou
tableau de commande
Positionnement des entretoises
Vue d'ensemble et installation
Entretoises
É É É
É É É
Face arrière
É É É
É É É
Vis de fixation
