Création d'un message contenant exclusivement du texte

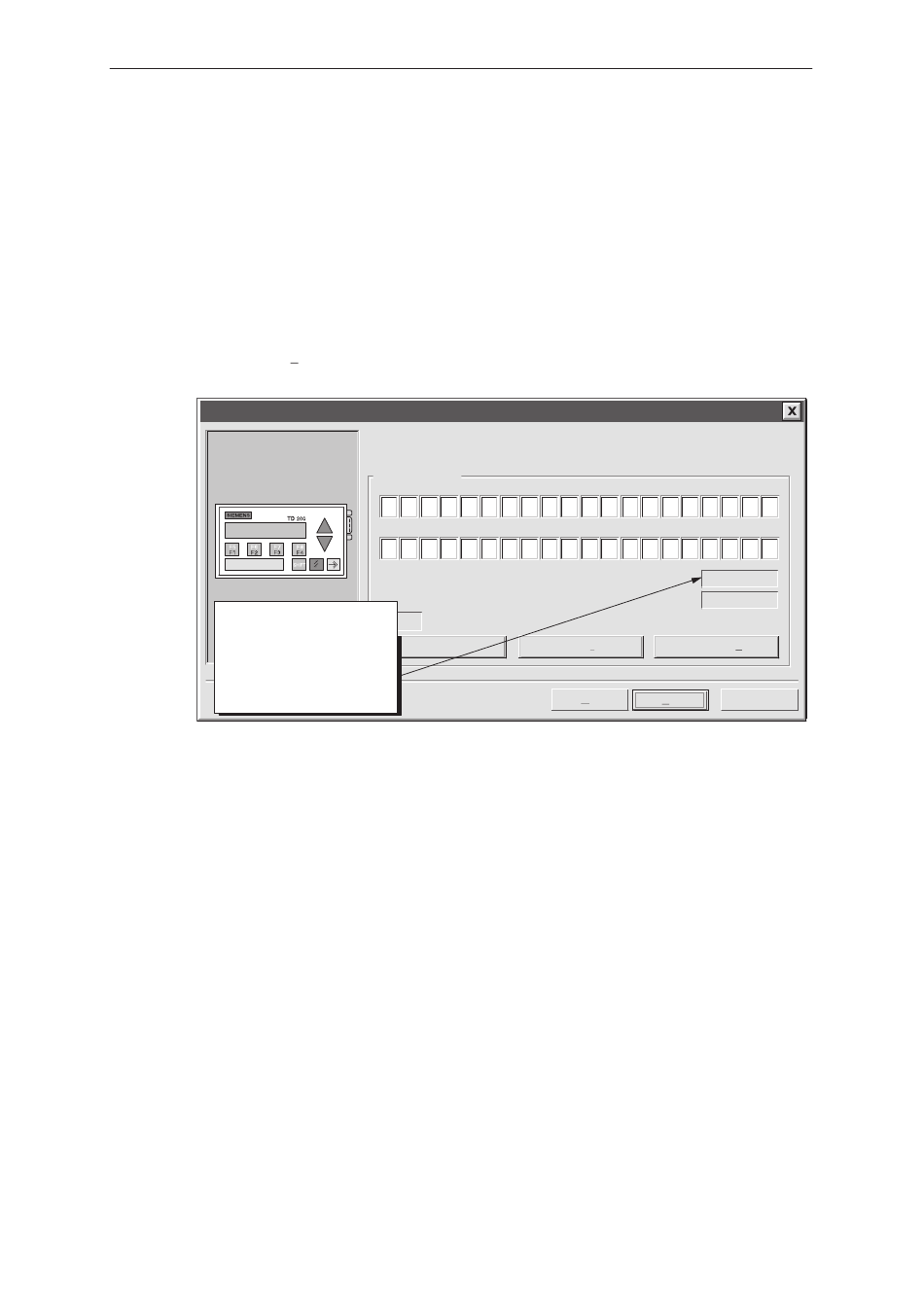

La boîte de dialogue représentée à la figure 2-8 vous permet de saisir le texte d'un mes-
sage du TD 200. Elle indique également l'adresse de début du message (adresse de dé-
but de message) ainsi que l'adresse du bit de validation de ce message. Votre pro-
gramme utilise ce bit de validation de message pour commander l'affichage de ce
message sur le TD 200. Suite à la mise à 1 du bit de validation de message, le TD 200
va effectuer la lecture et l'affichage de ce message.
Pour le présent exemple, saisissez votre message comme le montre la figure 2-8. Il s'agit
d'un message de texte seul ne contenant aucune valeur intégrée. Puisque pour l'exemple
nous concernant vous devez saisir deux autres messages, cliquez sur
"Message suivant >" pour poursuivre.
Assistant de configuration TD 200
Nota : cette zone indique
l'adresse du message cor-
respondant. VB40 corres-
pond à l'adresse de
MSG1, VB80 serait celle
de MSG2, et ainsi de suite.
Figure 2-8
