Fonctionnement du TD 200
Forçage d'une entrée/sortie et annulation du forçage
Si vous avez sélectionné l'option de forçage des sorties, l'affichage est celui illustré à la
figure 3-5. Le curseur est positionné sur le dernier caractère de l'adresse E/S.
Pour modifier l'état de forçage d'une entrée/sortie, procédez de la manière suivante :
1. Appuyez sur l'une des touches fléchées HAUT ou BAS pour modifier la valeur de
l'adresse E/S. La seconde ligne de l'écran indique l'état de forçage de l'adresse ac-
tuelle.
2. Lorsque vous parvenez à l'adresse désirée, appuyez sur ENTER pour positionner le
curseur dans la seconde ligne.
3. Appuyez sur l'une des touches fléchées HAUT ou BAS pour opter pour l'un des états
de forçage suivant :
NON FORCEES
FORCEES EN FONCTION
FORCEES HORS FONCTION
4. Lorsque vous parvenez à l'état désiré, appuyez sur ENTER pour l'inscrire dans la
CPU S7-200. Le curseur se positionne à nouveau sur l'adresse E/S.

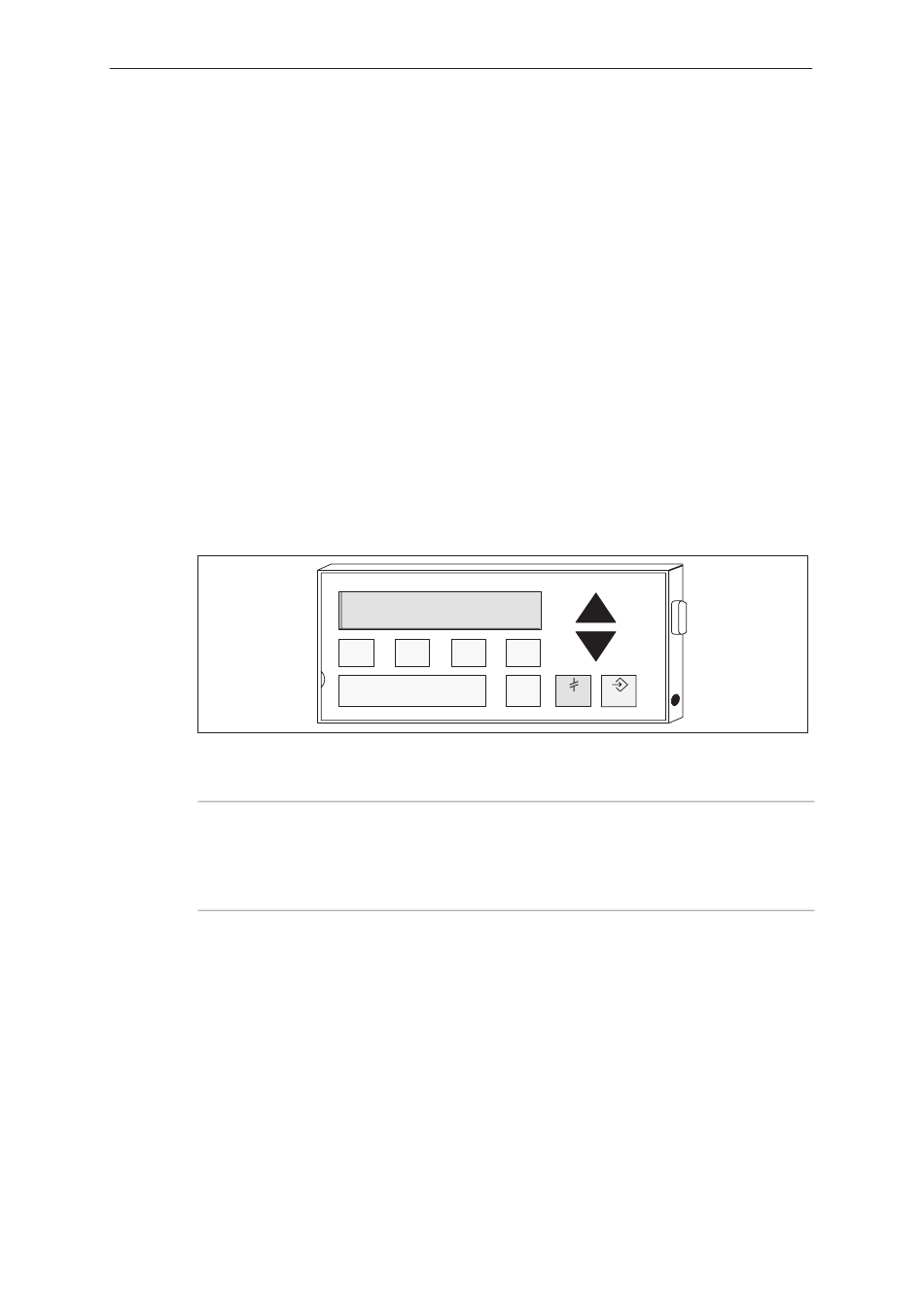

Figure 3-5
Nota
Si vous souhaitez modifier l'état de forçage, appuyez sur ESC pour ramener le curseur sur
l'adresse E/S.
Le curseur étant positionné sur l'adresse E/S, appuyez sur ESC pour revenir au menu de forçage
E/S.
3-12
SIEMENS
MENU DE FORCAGE : Q0.0
NON FORCEES
F5 F6
F1 F2
Modification de l'état de forçage d'une entrée/sortie
TD 200
F7 F8
F3 F4
SHIFT
ESC ENTER
