1.6.3 Montaggio del bruciatore
La porta della camera di combustio-
ne è predisposta per il montaggio
del bruciatore (fig. 3/a).
I bruciatori devono essere regolati
in modo tale che il valore della CO
sia quello indicato al punto 1.3 con
tolleranze ± 5%.

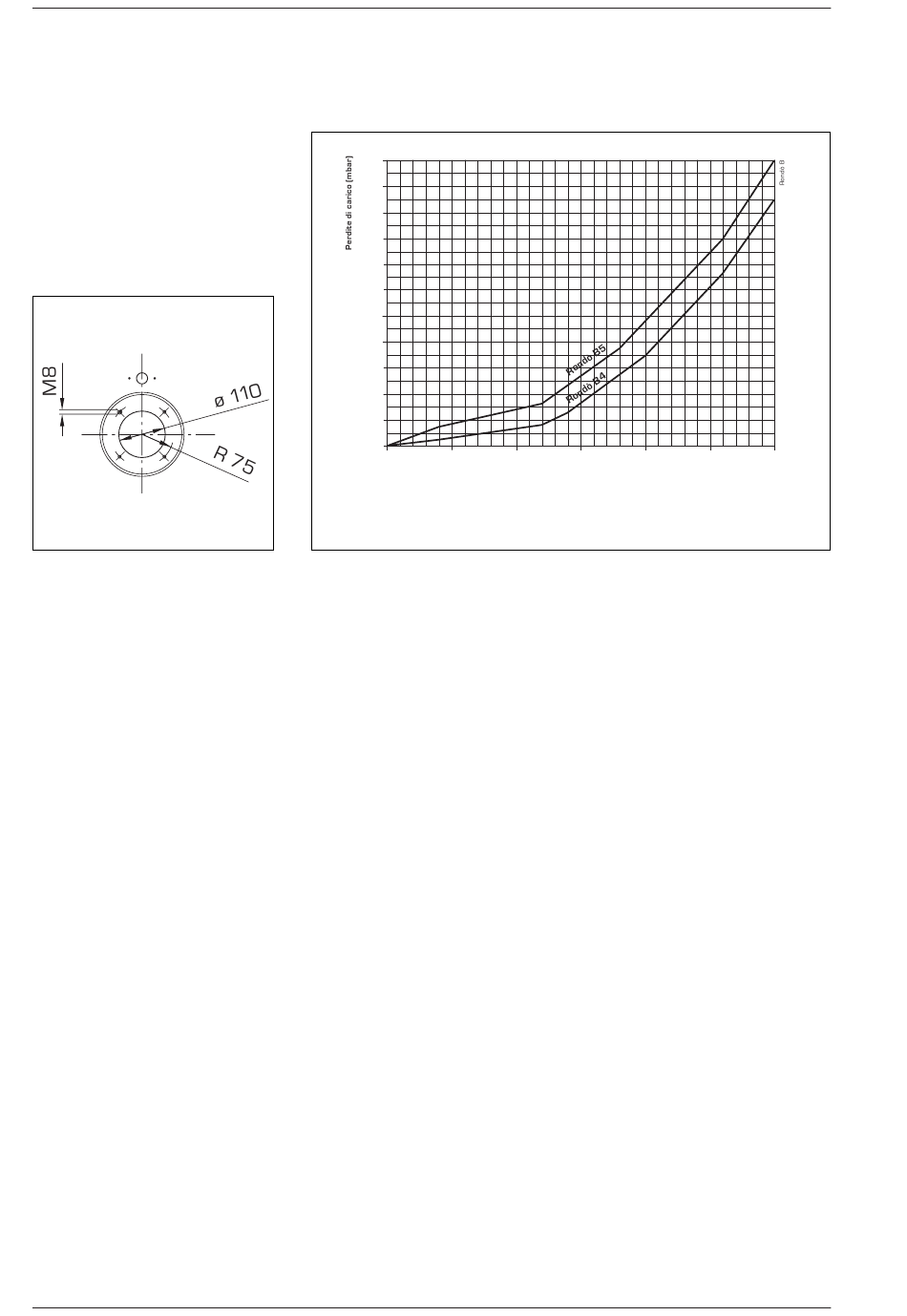

1.7 PERDITE DI CARICO
220
200
180
2
160
140
120
100
80
60
40
20
0
NOTA: Le perdite di carico del diagramma sono state ottenute
con ∆t 10°C
Fig. 3/a
1000
500 1500 2000 2500 3000
Portata acqua (l/h)
Fig. 4
3
