1.4

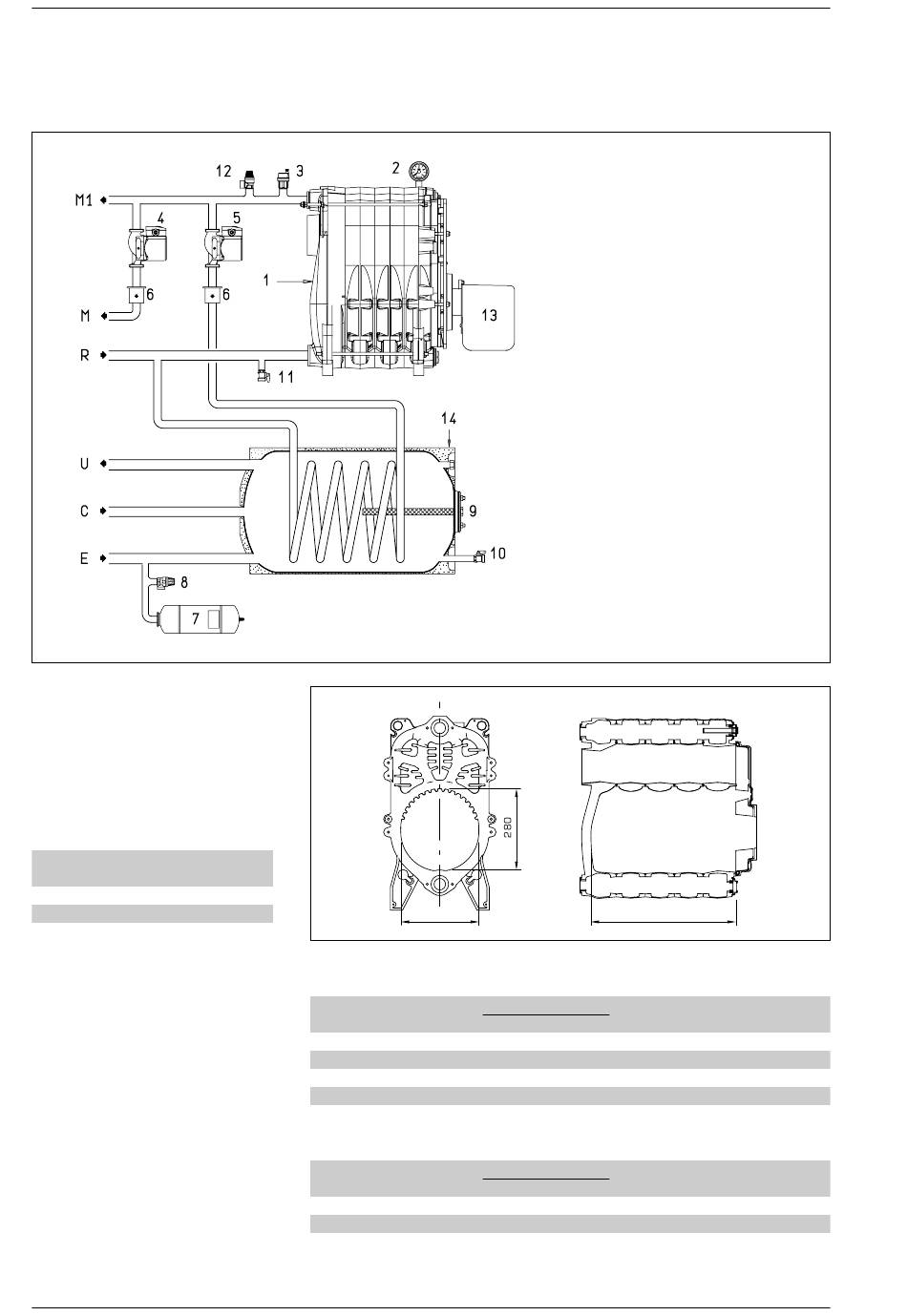

ESQUEMA DE FUNCIONAMENTO

1.5 CÂMARA
DE COMBUSTÃO
A câmara de combustão é de passa-
gem simples e está em conformidade
com a norma do EN 303-3 anexo E.
As dimensões da câmara de combu-
stão estão indicadas na fig. 3.
L
mm
Rondò B4
405
Rondò B5
505
1.6 QUEIMADORES ACOPLÁVEIS
É aconselhável, quando se utilizam
queimadores a gasóleo, que o injector
seja do tipo B, isto é, do tipo semi-sóli-
do. Na alínea 1.6. 1 - 1.6.2 estão indica-
dos os modelos de queimadores com
os quais a caldeira foi ensaiada.
Volume
dm 3
24,0
30,5
1.6. 1 Queimadores "RIELLO"
Rondò B4
Rondò B5
1.6.2 Queimadores "RIELLO" - NOx: Classe 3
Rondò B4 R2000 G36 RLN
Rondò B5 R2000 G60 RLN
NOTA: Utilizando injectores Danfoss 60°H obtêm-se os melhores valores de emissão. Em
campo, é aconselhável utilizar injectores Danfoss 60°S, para tornar mais duradouro o funcio-
namento do queimador ao longo do tempo.
270
Modelo Injector
Tipo
RG1R DELAVAN
R2000 G38R DELAVAN
RG1R DELAVAN
R2000 G46R DELAVAN
Modelo Injetor
Tipo
DANFOSS
DANFOSS
LEGENDA
1 Corpo da caldeira
2 Hidrómetro
3 Válvula de respiração automática
(não fornecida)
4 Circulador do equipamento
(não fornecido)
5 Circulador do acumulador
6 Válvula de retenção
7 Vaso de expansão da água sanitária
(não fornecido)
8 Válvula de segurança do acumulador
(não fornecida)
9 Ânodo de magnésio
10 Torneira de descarga do acumulador
11 Torneira de descarga da caldeira
(não fornecida)
12 Válvula de segurança da caldeira
(não fornecida)
13 Queimador (não fornecido)
14 Acumulador
L
Ângulo de Press. da bomba
ø pulverização
0,75 60°W
0,75 60°W
1,00 60°W
0,85 60°W
Ângulo de Press. da bomba
ø pulverização
0,60 60°H
0,75 60°H
Fig. 2
Fig. 3
bar
13,0
12,5
11,5
14,0
bar
14,0
12,0
21
