1.4

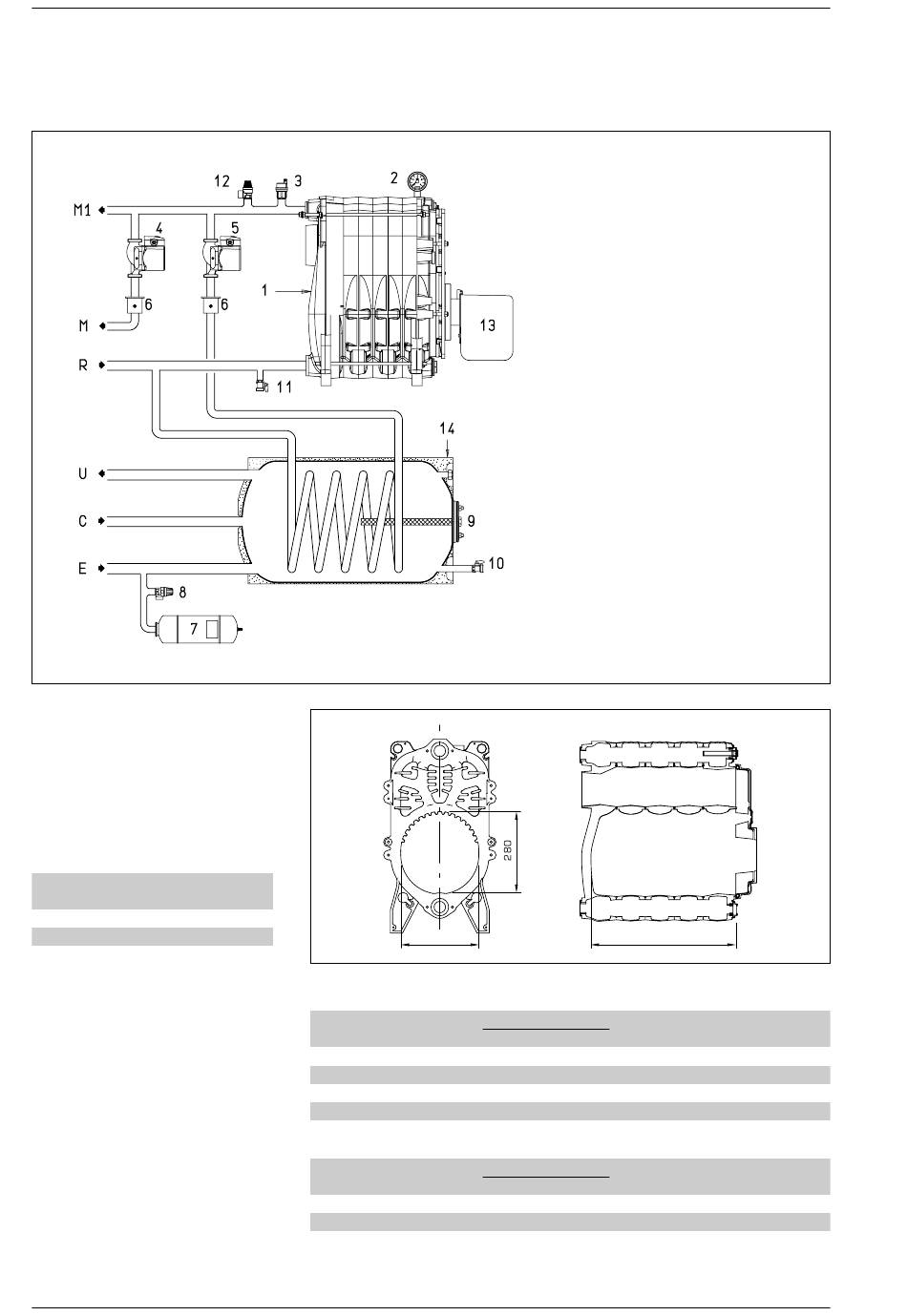

HYDRAULISCH CIRCUIT

1.5

VERBRANDINGSKAMER

De verbrandingskamer is van het type
met rechtstreekse doorlaat en voldoet
aan de norm EN 303-3 bijlage E.
De afmetingen staan aangegeven op
fig. 3.
L
mm
Rondò B4 405
Rondò B5 505
1.6

VERENIGBARE BRANDERS

Over het algemeen wordt geadviseerd
om ervoor te zorgen dat de stookolie-
brander die met de ketel gecombi-
neerd kan worden voorzien is van
inspuitstukken met sproeiers van het
halfvolle type.
In punt 1.6. 1 - 1.6.2 geven we de bran-
ders welke met de ketels getest zijn.
Volume
dm 3
24,0
30,5
1.6. 1 Branders "RIELLO"
Rondò B4
Rondò B5
1.6.2 Branders "RIELLO" - NOx: Klasse 3
Rondò B4 R2000 G36 RLN
Rondò B5 R2000 G60 RLN
NB: Door Danfoss 60°H inspuitstukken te gebruiken worden er betere emissiewaarden verk-
regen. In de praktijk verdient het aanbeveling om Danfoss 60°S inspuitstukken te gebruiken,
waardoor de werking van de brander ook na verloop van tijd betrouwbaarder is.
LEGENDE
10 Afvoerkraan boiler
11 Afvoerkraan ketel (niet meegeleverd)
12 Veiligheidsklep ketel
13 Brander (niet meegeleverd)
14 Boiler
270
Model Inspuitstuk
Type
RG1R DELAVAN
R2000 G38R DELAVAN
RG1R DELAVAN
R2000 G46R DELAVAN
Model Inspuitstuk
Type
DANFOSS
DANFOSS
1 Lichaam ketel
2 Hydrometer
3 Automatische ontluchtingsklep
(niet meegeleverd)
4 Circulator installatie
(niet meegeleverd)
5 Circulator boiler
6 Keerklep
7 Sanitarische expansievat
(niet meegeleverd)
8 Veiligheidsklep boiler
(niet meegeleverd)
9 Magnesiumanode
(niet meegeleverd)
L
Verstuivings-
ø hoek
0,75 60°W
0,75 60°W
1,00 60°W
0,85 60°W
Verstuivings-
ø hoek
0,60 60°H
0,75 60°H
Fig. 2
Fig. 3
Pompdruk
bar
13,0
12,5
11,5
14,0
Pompdruk
bar
14,0
12,0
