1.4

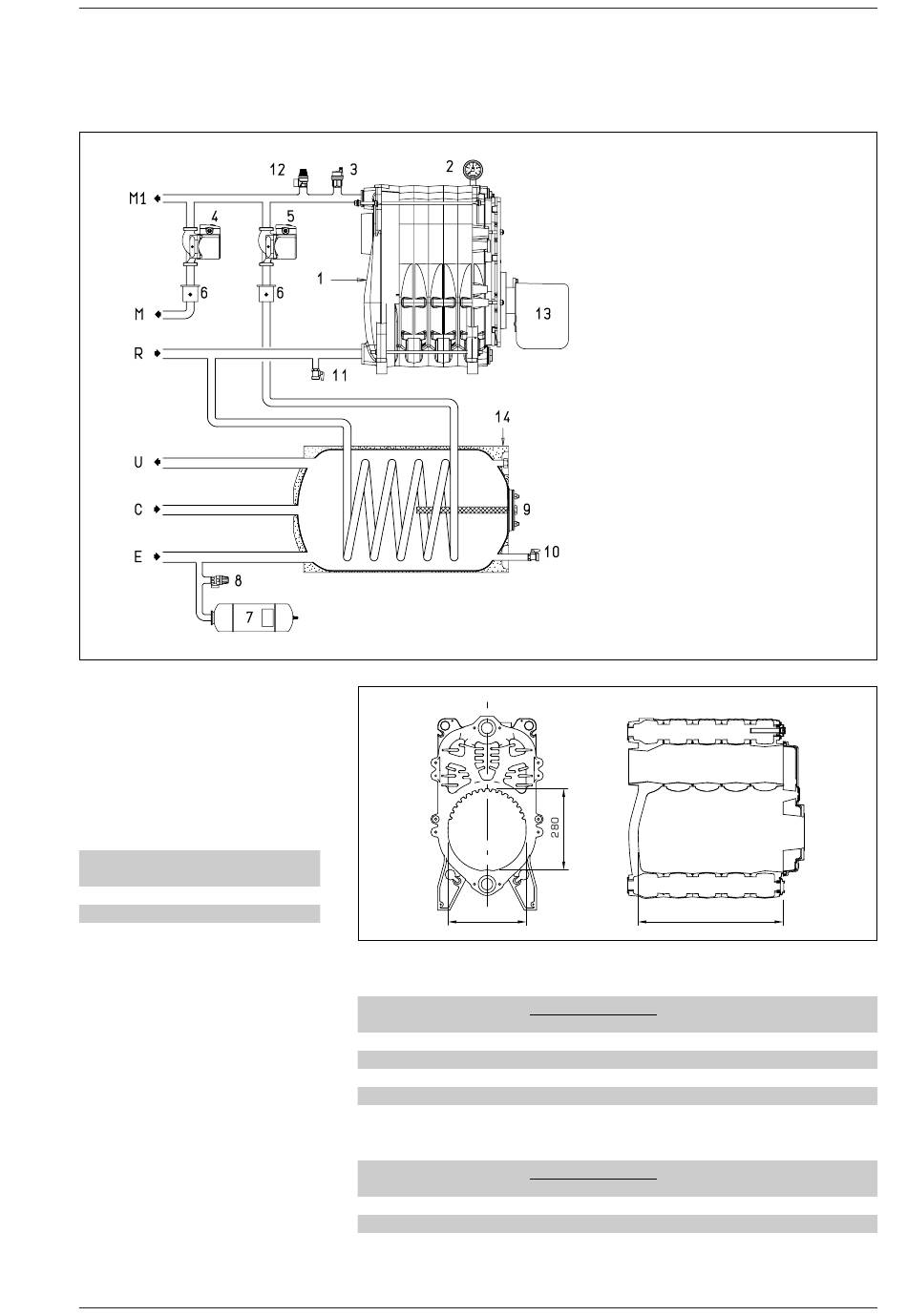

SCHEMA FUNZIONALE

1.5 CAMERA DI
COMBUSTIONE
La camera combustione è del tipo a
passaggio diretto ed è conforme alla
norma EN 303-3 allegato E.
Le dimensioni della camera di combu-
stione sono riportate in fig. 3.
L
mm
Rondò B4 405
Rondò B5 505
1.6

BRUCIATORI ABBINABILI

Si consiglia, in generale, che il brucia-
tore a gasolio abbinabile alla caldaia
utilizzi ugelli aventi spray di tipo semi-
vuoto. Riportiamo i punti 1.6. 1 e 1.6.2 i
modelli di bruciatore con i quali la cal-
daia è stata testata.
2
Volume
dm 3
24,0
30,5
1.6. 1 Bruciatori "RIELLO"
Rondò B4
Rondò B5
1.6.2 Bruciatori "RIELLO" - NOx: Classe 3
Rondò B4 R2000 G36 RLN
Rondò B5 R2000 G60 RLN
NOTA: Utilizzando ugelli Danfoss 60°H si ottengono i migliori valori di emissione. In campo, è
consigliabile utilizzare ugelli Danfoss 60°S, per rendere più affidabile il funzionamento del bru-
ciatore nel tempo.
270
Modello Ugello
Tipo
RG1R DELAVAN
R2000 G38R DELAVAN
RG1R DELAVAN
R2000 G46R DELAVAN
Modello Ugello
Tipo
DANFOSS
DANFOSS
LEGENDA
1 Corpo caldaia
2 Idrometro
3 Valvola sfiato automatica
(non di fornitura)
4 Circolatore impianto
(non di fornitura)
5 Circolatore bollitore
6 Valvola di ritegno
7 Vaso espansione sanitario
(non di fornitura)
8 Valvola sicurezza bollitore
(non di fornitura)
9 Anodo di magnesio
10 Rubinetto scarico bollitore
11 Rubinetto scarico caldaia
(non di fornitura)
12 Valvola sicurezza caldaia
(non di fornitura)
13 Bruciatore (non di fornitura)
14 Bollitore
L
Angolo di
ø polverizzazione
0,75 60°W
0,75 60°W
1,00 60°W
0,85 60°W
Angolo di
ø polverizzazione
0,60 60°H
0,75 60°H
Fig. 2
Fig. 3
Press. pompa
bar
13,0
12,5
11,5
14,0
Press. pompa
bar
14,0
12,0
