1.6.3 Montage du brûleur
La porte de la chambre de combus-
tion est prédisposée pour le monta-
ge du brûleur (fig. 3/a).
Les brûleurs doivent être réglés de
façon à ce que la valeur du CO 2 cor-
responde à celle indiquée au point 1.3
avec une tolérance de ± 5%.
38

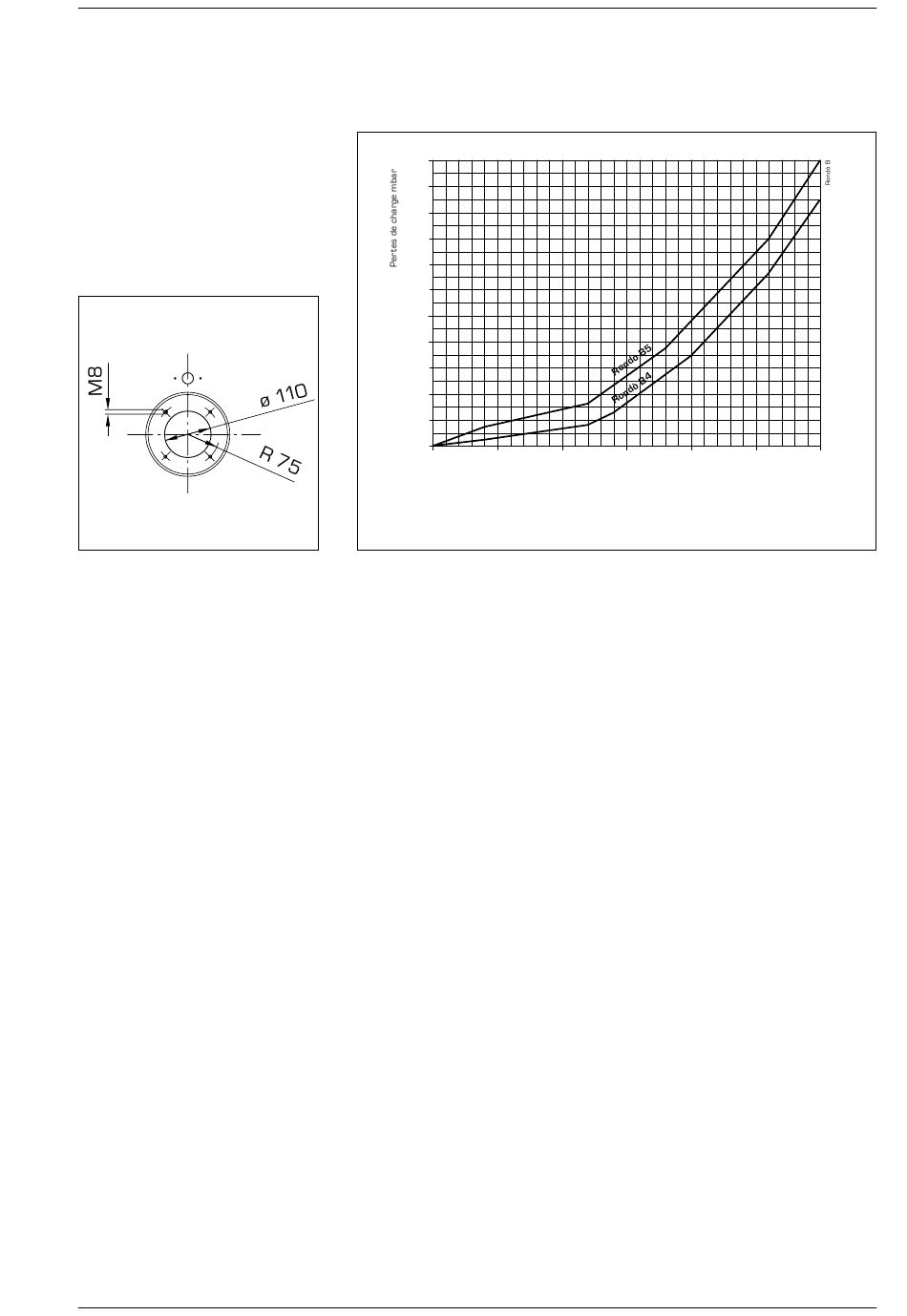

1.7 PERTES DE CHARGE
220
200
180
160
140
120
100
80
60
40
20
0
REMARQUE: Les pertes de charge du diagramme ont été cal-
culées quand ∆t 10°C
Fig. 3/a
500 1000 1500 2000 2500 3000
Débit en l/h
Portata acqua (l/h)
Fig. 4
