Dräger Infinity Delta Série Notice D'utilisation page 69

6
4
1

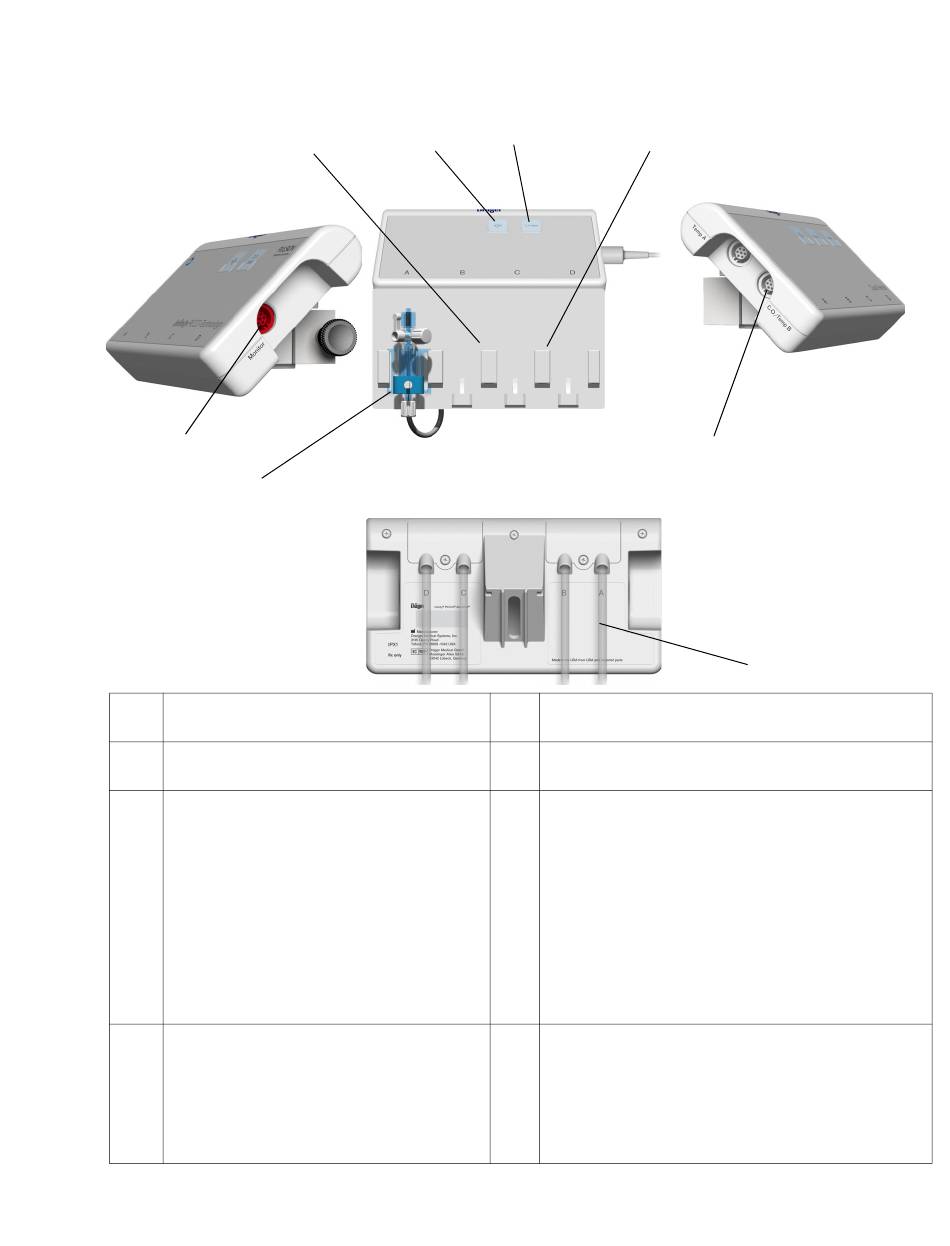

Initie une mise à zéro de toutes les
pressions connectées
2 Lance une mesure p-DC
3
Fentes de transducteur
REMARQUE : Sur le boîtier Infinity
PiCCO, les transducteurs sont fixés à
une plaque séparée et disponible
auprès du fabricant correspondant.
Veuillez l'acquérir auprès de votre
distributeur local ou contacter le
représentant Dräger pour plus
d'informations.
4 Transducteur de pression sanguine de
pulsation
Complément – Série Infinity
1
3
® Delta Version logicielle VF10.1
Complément pour logiciel de la série Infinity Delta
2
5
5
Plaque de transducteur
6 Connecteur Monitor (vers le câble de
communication du pod)
7
Connecteur DC
8 Câble adaptateur 10 broches pour
transducteur
REMARQUE : les câbles sont fixés en
permanence à l'arrière du boîtier Infinity
PiCCO.
7
8
69
