5.2
Mode mesure "RUN"
8017303/YLS3/2-0/2015-08/ SICK
Sujet à modifications sans préavis
Interrogation des mesures actuelles dans un mode mesure actif.

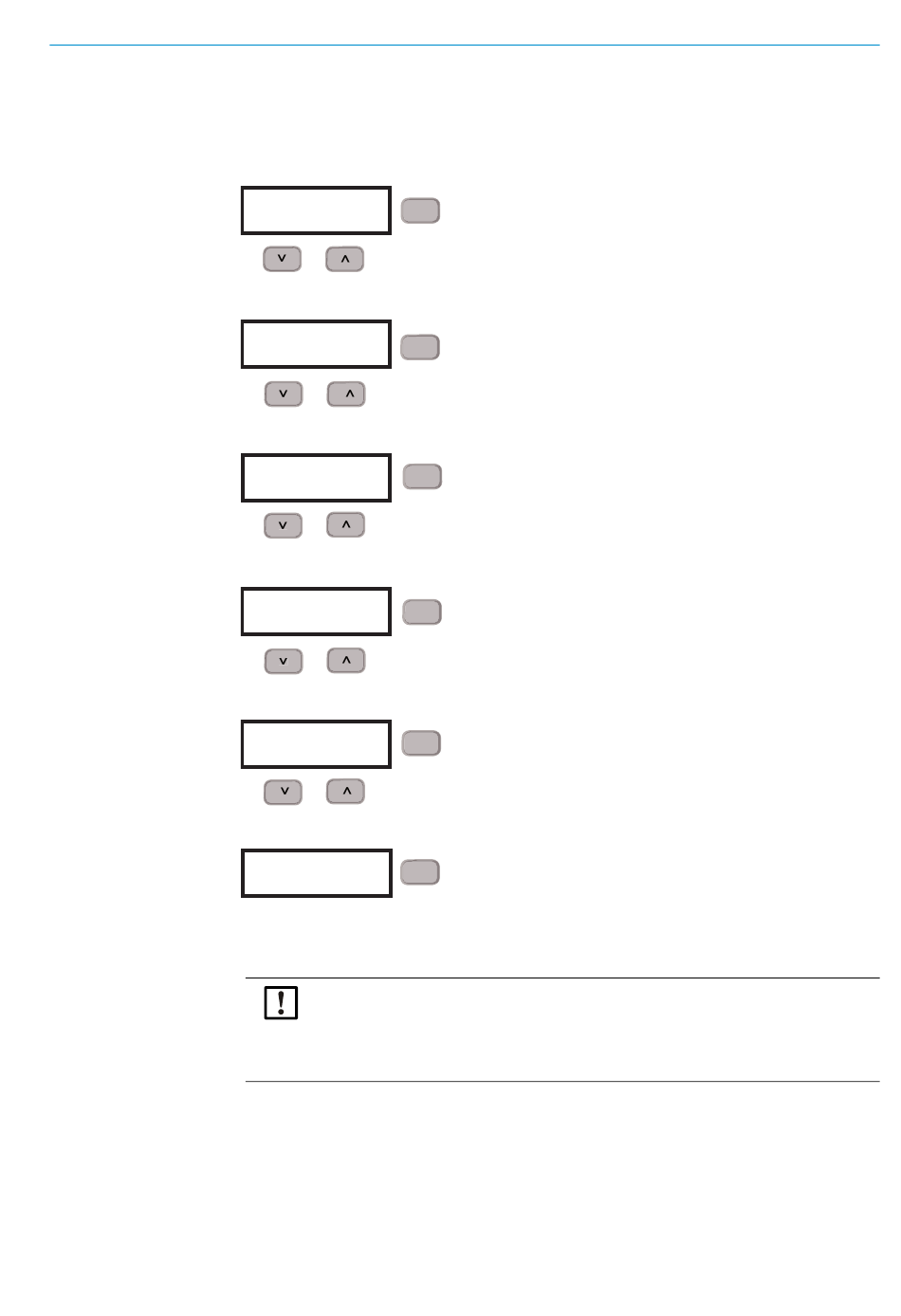

Fig. 33 : Vue d'ensemble du mode "Run"
RUN
k
XX.X
Set
RUN
con XX%
Set
RUN
CO XXX
Set
RUN
NO XXX
Set
RUN
NO2 XXX
Set
RUN
T XXX
Set
INFORMATION : en activant la concentration en poussières dans le TAD, k
devient μg
Si vous utilisez un TAD et que vous avez activé la représentation de la concentration en
poussières/visibilité, la valeur affichée à l'écran du VISIC100SF n'est plus en valeur k
mais en μg.
ARBORESCENCE MENUS VISIC100SF
Sans TAD
k = visibilité
XX.X = espace réservé à la
mesure
Valeur ≥ 10 : k XX.X
●
Valeur < 10 : k X.XX
●
con = contamination/encrassement
XXX = espace réservé à la mesure
Valeur ≥ 10 : conXX%
●
Valeur <10 : conX%
●
CO = concentration de CO
XXX = espace réservé à la mesure
Valeur ≥ 10 : CO XXX
●
Valeur <10 : CO X.X
●
NO = concentration de NO
XXX = espace réservé à la mesure
Valeur ≥ 10 : NO XXX
●
Valeur <10 : NO X.X
●
NO2 = concentration de NO
XXX = espace réservé à la mesure
Valeur ≥ 10 : NO
XXX
●
2
Valeur <10 : NO
X.X
●
2
T = Température
XXX = espace réservé à la mesure
Valeur ≥ 10 : T XX
●
Valeur < 10 : T X
●
Valeur < 0 : T -X
●
Valeur ≤ 10 : T -XX
●
M A N U E L D ' U T I L I S A T I O N | VISIC100SF
Avec TAD (avec concentration en
poussières activée)
μg = visibilité
XX = espace réservé à la mesure
Valeur ≥ 0 : μg XXXX
●
2
53
