44
OBS! Se till att det finns några lösa kabeltrådar som kan komma i
kontakt med intilliggande kablar.
Anslut den vänstra högtalaren till högtalarterminalerna som är märkta
"LEFT" och den högra högtalaren till terminalerna som är märkta "RIGHT".
Upprepa detta för varje par högtalare som ansluts. Var noga med att kabelns
positiva ledare ansluts till förstärkarens terminal som är märkt "+" och att
den negativa ledaren ansluts till terminalen som är märkt "–".
Felsökning
De flesta problem som kan uppstå i en anläggning beror på felaktiga
anslutningar eller inställningar. Om du stöter på problem försöker du
lokalisera felet och kontrollerar dina anslutningar. Försök hitta orsaken till
felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur
förstärkaren så kommer här ett par förslag på vad du kan göra:
Frontens strömindikator lyser inte
Förstärkaren får inte någon ström. Kontrollera strömkabeln och alla
anslutningar. Kontrollera strömbrytaren på fronten och se till att den står i
läge ON. Kontrollera nätkabeln på förstärkarens baksida och i vägguttaget.
Inget ljud hörs
Om slutsteget får ström men inte ger ifrån sig något ljud kontrollerar du
skyddsindikatorn på fronten. Om den lyser läser du mer i nästa stycke. Om
den inte lyser kontrollerar du alla anslutningar och inställningar på övriga
komponenter i anläggningen.

Skyddsindikatorn lyser

Frontens POWER-lysdiod blinkar när säkringskretsarna har stängt av
förstärkaren. Detta händer i normala fall bara om ventilationshålen är
blockerade, om du använder en felaktig högtalarkabel eller om slutsteget
har använts extremt mycket. Stäng av slutsteget och låt det kylas av ett tag.
Tryck sedan in och ut på strömbrytaren för att återställa säkringskretsarna.
Om felet inte rättas till beror det på något fel i anläggningen eller i själva
slutsteget.

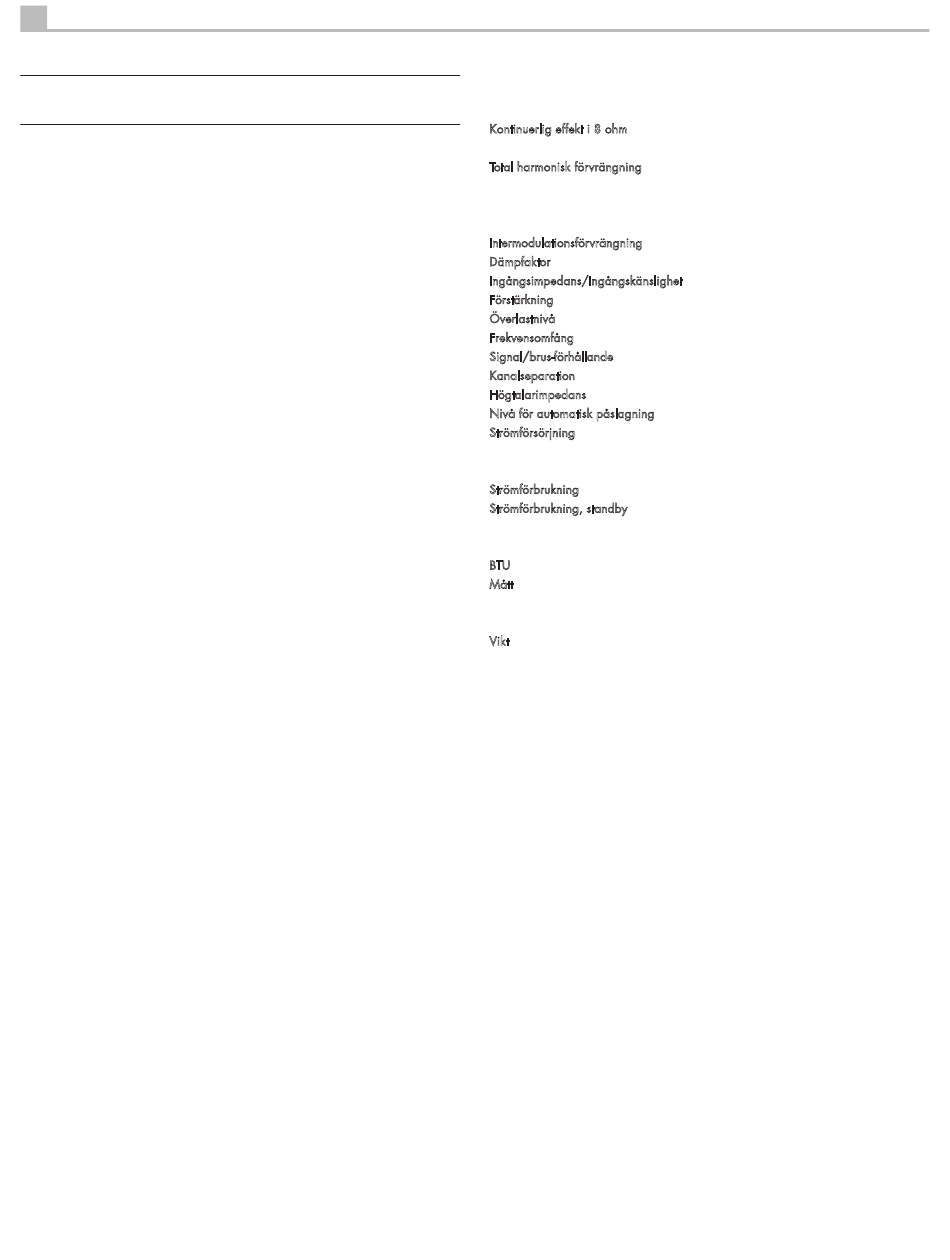

Specifikationer

Kontinuerlig effekt i 8 ohm
(20 - 20000 Hz, < 0,03% THD)
Total harmonisk förvrängning (20Hz-20kHz, 8 ohm)
Kontinuerlig effekt:
Halv effekt:
1 watt:
Intermodulationsförvrängning (60Hz : 7kHz, 4:1)
Dämpfaktor (20-20kHz, 8 ohm)
Ingångsimpedans/Ingångskänslighet
Förstärkning
Överlastnivå
Frekvensomfång (+/– 1dB)
Signal/brus-förhållande (IHF A)
Kanalseparation
Högtalarimpedans
Nivå för automatisk påslagning (alla insignaler)
Strömförsörjning
USA
Europa
Strömförbrukning
Strömförbrukning, standby
Signal avkännings
Standby
BTU
Mått
B x H x D
Frontens höjd
Vikt (netto)
Alla specifikationer är korrekta vid tryckningen.
Rotel reserverar sig rätten att göra förbättringar utan föregående meddelanden.
Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co,
Ltd., Tokyo, Japan.
RMB-1504 4-Kanals Slutsteg
4 x 70 watt i 8 ohm,
alla kanalerna drivna
< 0,03%
< 0,03%
< 0,03%
< 0,03%
>200
20 kohm/1,0 volt
26 dB
5,0 volt
10 Hz - 100k Hz
115 dB
> 50 dB
4 ohms minimum
4 mV
120 volt, 60 Hz
230 volt, 50 Hz
300 watt
1 watt
< 0,5 watt
810 BTU / h
431 x 144 x 443 mm
3U / 132,6 mm
14,9 kg
