2.1 Description générale
Le moniteur vidéo doit être associé à au moins un module extérieur pour visualiser un visiteur et pour dialoguer avec lui.
Selon votre installation, il permet aussi de dialoguer entre deux moniteurs.
Ce moniteur est équipé de boutons qui permettent de :
- répondre ou rejeter un appel de visiteur
- dialoguer entre plusieurs moniteurs d'une même habitation
- actionner un portail motorisé, une serrure électrique ou d'autres périphériques
- actionner des produits Somfy RTS
2.2 Présentation du moniteur

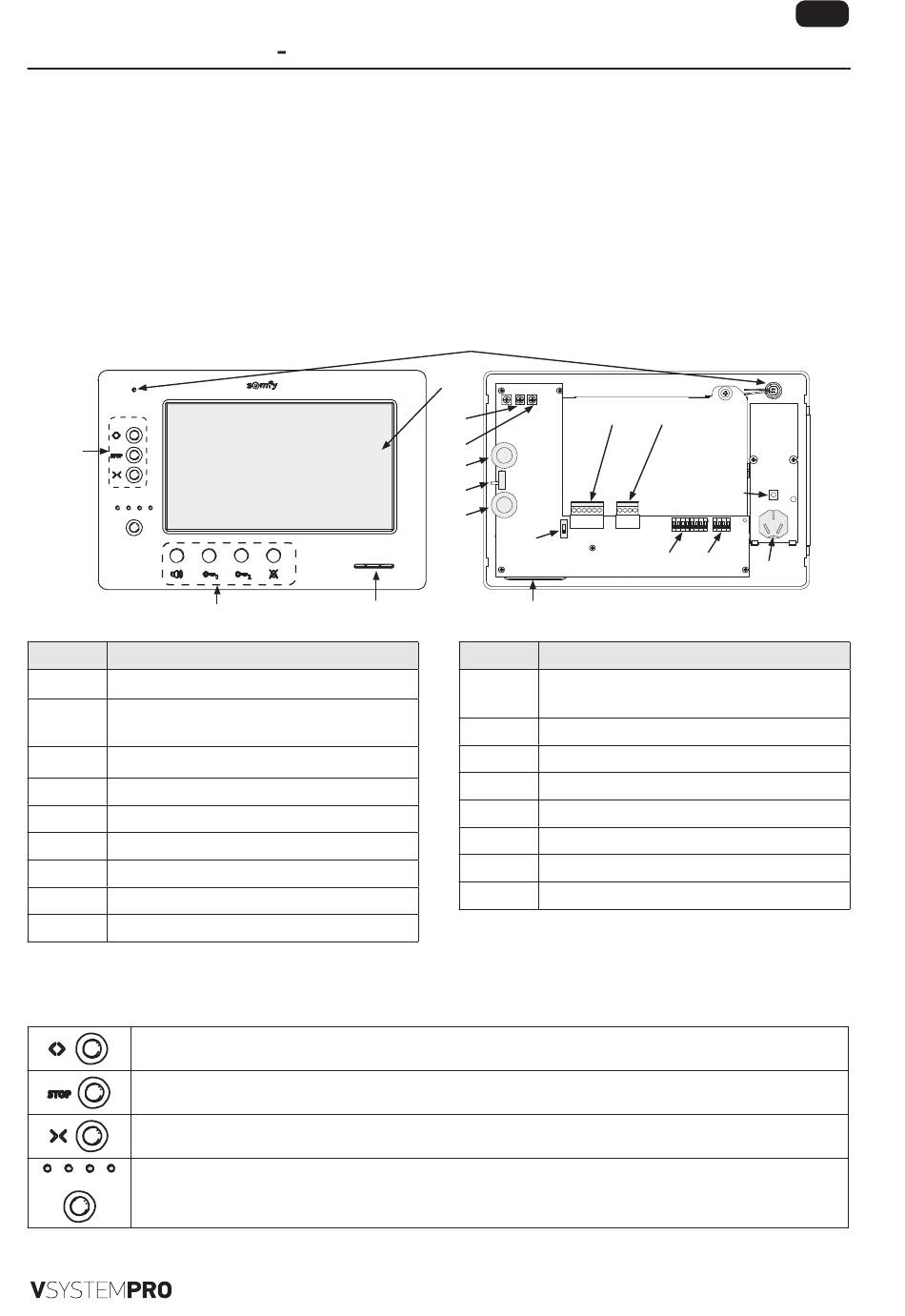

Face avant
5
Repère Désignation
1 Ecran LCD - 800 x 480 pixels
Boutons de communication et de commandes
2
+ Leds de visualisation
3 Haut-parleur
4 Microphone
5 Commande RTS
6 Bornier débrochable 1
7 Bornier débrochable 2
8 Sélecteur de ligne BUS
9 Commutateur d'adresses (8 sélecteurs)

2.3 Fonctionnement des boutons

Fonctionnement de la commande RTS (N° 5)
Bouton ouverture : faites un appui bref pour ouvrir le produit porteur (volet roulant, store, porte de garage,
etc.) ou allumer la lumière.
Bouton stop : faites un appui bref pour arrêter le produit porteur.
Bouton fermeture : faites un appui bref pour refermer le produit porteur ou éteindre la lumière.
Sélection du canal : appuyez le nombre de fois nécessaire pour activer le canal désiré.
Nota : le canal N° 5 correspond aux 4 leds allumées.
Copyright © 2016 Somfy SAS. All rights reserved.
2 PRÉSENTATION DU MONITEUR
3
2
4
Dos de la face avant
1
6
16
17
11
12
13
8
3
Repère Désignation
Commutateur
10
moniteurs (4 sélecteurs)
11 Molette de réglage de la luminosité
12 Sélecteur du niveau de sonnerie
13 Molette de réglage du volume de conversation
14 Pile de la commande RTS
15 Bouton de programmation RTS (PROG)
16 Potentiomètre de réglage du contraste
17 Potentiomètre de réglage de la couleur
FR
7
15
9 10
14
de paramétrage multi
3
