2.1 Opis ogólny
Wideomonitor musi zostać powiązany z co najmniej jednym modułem zewnętrznym, aby pokazywał osobę dzwoniącą i
pozwalał z nią rozmawiać.
Zależnie od typu instalacji, umożliwia również prowadzenie rozmowy pomiędzy dwoma monitorami.
Ten monitor jest wyposażony w przyciski, które pozwalają:
- odpowiedzieć na wywołanie przez osobę dzwoniącą lub odrzucić wywołanie
- prowadzić rozmowę między kilkoma monitorami tego samego budynku
- uruchomić bramę wjazdową z napędem elektrycznym, zamek elektromagnetyczny lub inne urządzenia zewnętrzne
- uruchomić produkty Somfy RTS

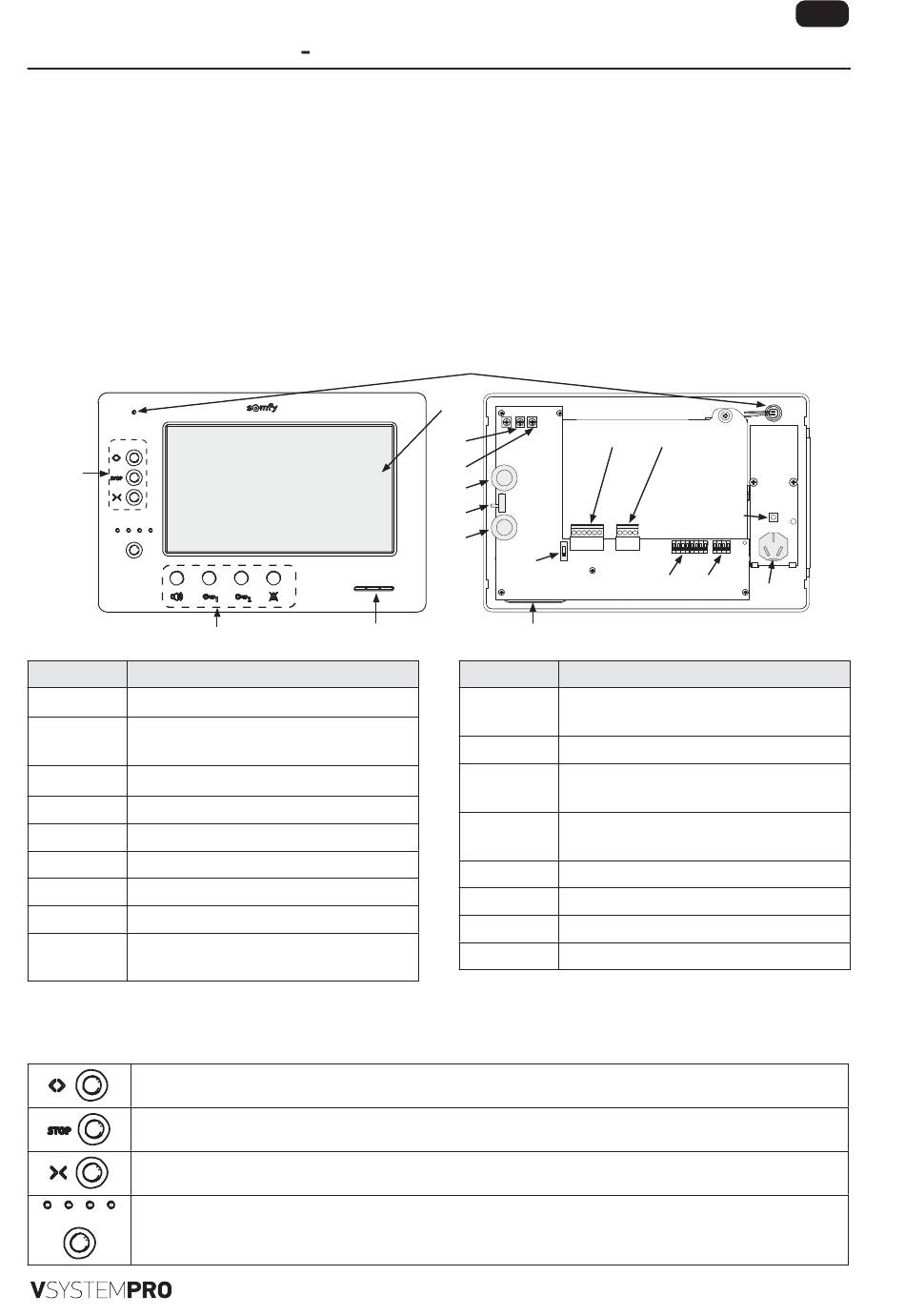

2.2 Prezentacja monitora
Panel przedni
5
Oznaczenie
Nazwa
1
Ekran LCD - 800 x 480 pikseli
Przyciski komunikacji i sterowania + diody
2
LED do wizualizacji stanu
3
Głośnik
4
Mikrofon
5
Nadajnik RTS
6
Listwa zaciskowa wtykowa 1
7
Listwa zaciskowa wtykowa 2
8
Przycisk wyboru magistrali BUS
Przełącznik adresów (8 przycisków
9
wyboru)
2.3 Działanie przycisków
Działanie nadajnika RTS (Nr 5)
Przycisk otwierania: nacisnąć krótko w celu otwarcia elementu nośnego (rolety, żaluzji, bramy garażowej
itd.) lub w celu włączenia oświetlenia.
Przycisk stop: nacisnąć krótko w celu zatrzymania ruchu elementu nośnego.
Przycisk zamykania: nacisnąć krótko w celu ponownego zamknięcia elementu nośnego lub wyłączenia
oświetlenia.
Wybór kanału: nacisnąć wymaganą ilość razy, aby aktywować wybrany kanał.
Uwaga: kanał Nr 5 odpowiada 4 świecącym diodom LED.
Copyright © 2016 Somfy SAS. All rights reserved.
2 PREZENTACJA MONITORA
3
2
4
Tył przedniego panelu
1
6
16
17
11
12
13
8
3
Oznaczenie
Nazwa
Przełącznik ustawiania parametrów wielu
10
monitorów (4 przyciski wyboru)
11
Pokrętło regulacji jasności
Przycisk wyboru poziomu głośności
12
dzwonka
Pokrętło regulacji poziomu głośności
13
rozmowy
14
Bateria nadajnika RTS
15
Przycisk programowania RTS (PROG)
16
Potencjometr regulacji kontrastu
17
Potencjometr regulacji koloru
PL
7
15
9
10
14
3
