ES
2.1 Descripción general
El monitor de vídeo debe estar asociado, como mínimo, a un módulo exterior para ver al visitante y establecer diálogo con él.
Según su instalación, permite también establecer diálogo entre dos monitores.
Este monitor está equipado con botones que permiten:
- responder o rechazar la llamada de un visitante;
- establecer diálogo entre varios monitores de una misma vivienda;
- accionar una cancela motorizada, una cerradura eléctrica u otros periféricos;
- accionar productos Somfy RTS.

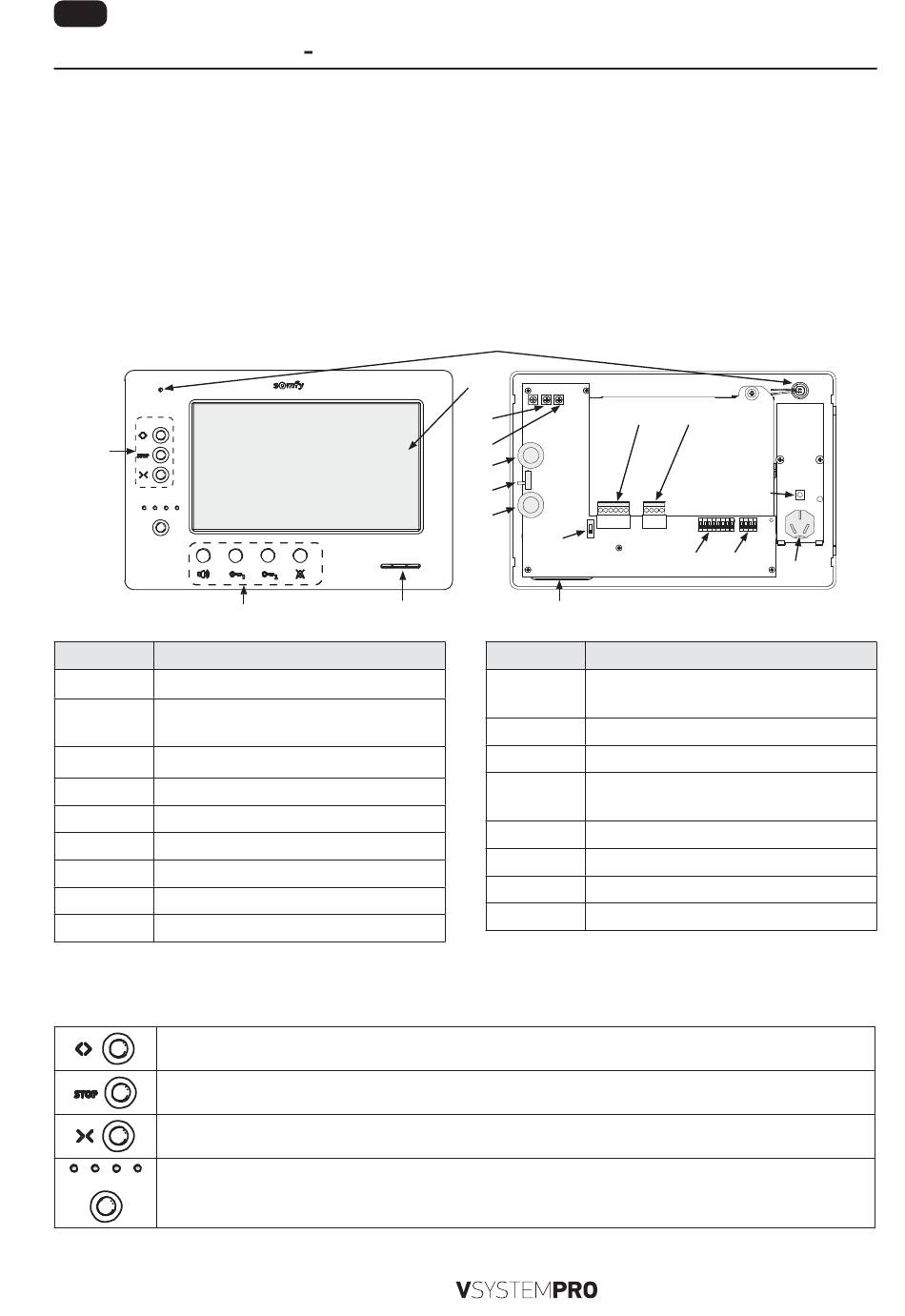

2.2 Presentación del monitor
Cara delantera
5
Referencia Denominación
1 Pantalla LCD, 800 x 480 píxeles
Botones de comunicación y de mandos +
2
LED de visualización
3 Altavoz
4 Micrófono
5 Mando RTS
6 Regleta de bornes extraíble 1
7 Regleta de bornes extraíble 2
8 Selector de línea BUS
9 Conmutador de direcciones (8 selectores)

2.3 Funcionamiento de los botones

Funcionamiento del mando RTS (n.° 5)
Botón de apertura: pulse brevemente para abrir la cancela (persiana enrollable, toldo, puerta de garaje, etc.)
o para encender la luz.
Botón de parada: pulse brevemente para detener la cancela.
Botón de cierre: pulse brevemente para cerrar la cancela o para apagar la luz.
Selección del canal: pulse el número de veces necesario para activar el canal deseado.
Nota: El canal n.° 5 corresponde a los 4 LED encendidos.
3
2 PRESENTACIÓN DEL MONITOR
3
2
4
Reverso de la cara delantera
1
6
16
17
11
12
13
8
3
Referencia Denominación
Conmutador de configuración de varios
10
monitores (4 selectores)
11 Rueda de ajuste de la luminosidad
12 Selector del nivel de timbre
Rueda de ajuste del volumen de
13
conversación
14 Pila del mando RTS
15 Botón de programación RTS (PROG)
16 Potenciómetro de ajuste del contraste
17 Potenciómetro de ajuste del color
