SOMFY V200 RTS Manuel D'installation Et D'utilisation

SOMFY V200 RTS Manuel D'installation Et D'utilisation

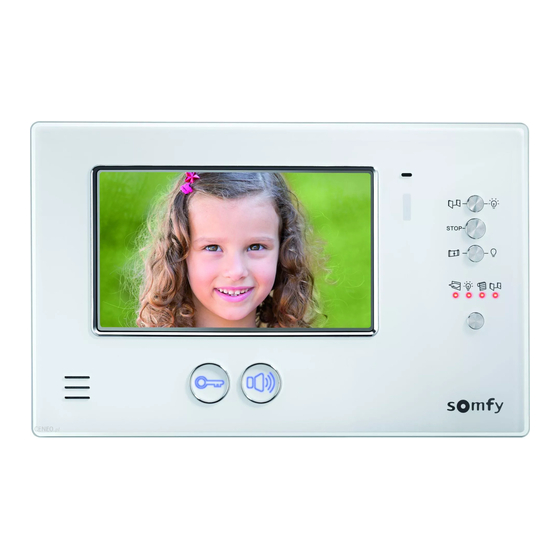

Visiophone couleur 2 fils
Masquer les pouces Voir aussi pour V200 RTS:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
STOP
Visiophone couleur 2 fils - V200 RTS
Manuel d'installation et d'utilisation
FR

Publicité

Table des Matières
loading

Manuels Connexes pour SOMFY V200 RTS

Sommaire des Matières pour SOMFY V200 RTS

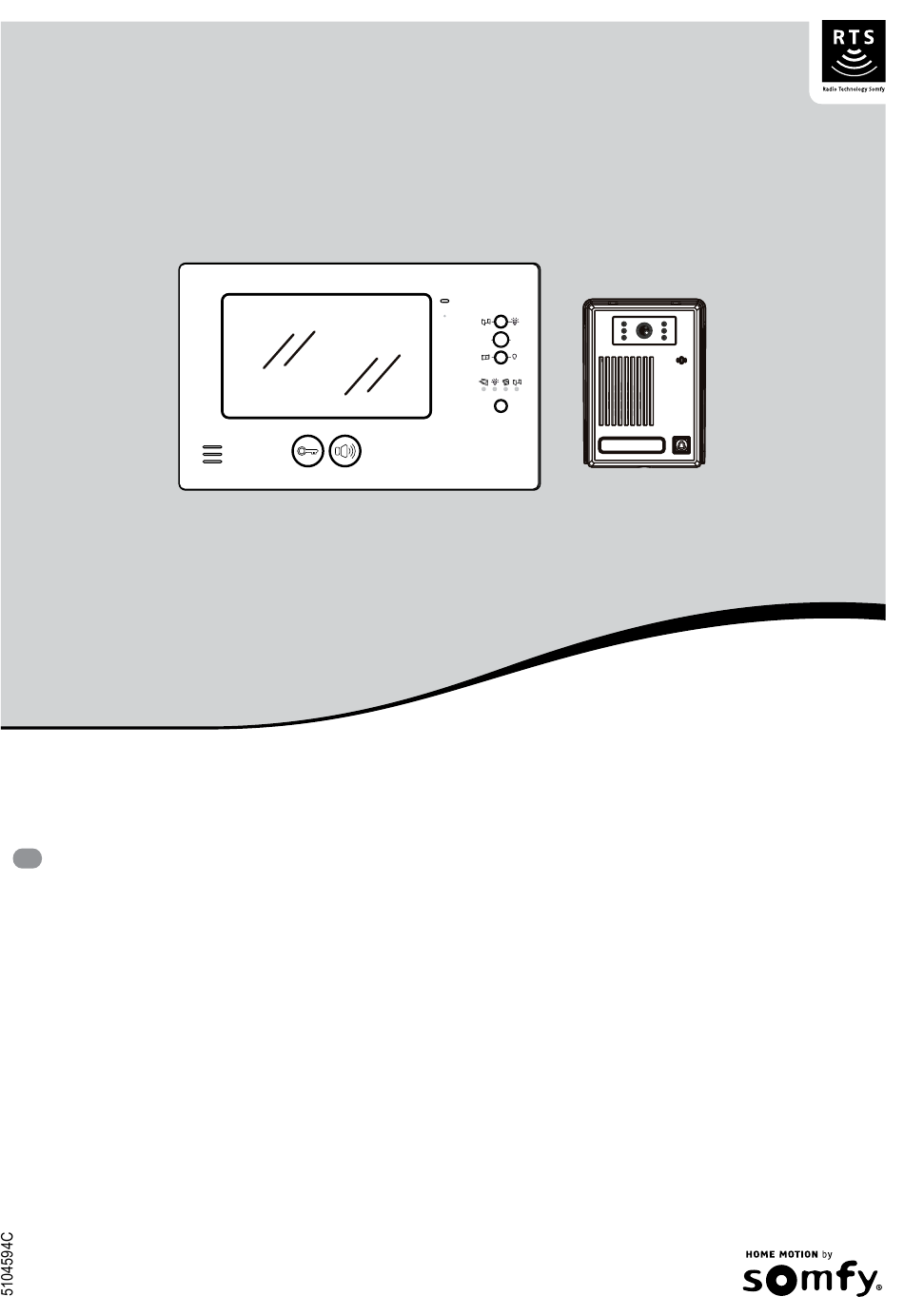

  • Page 1 STOP Visiophone couleur 2 fils - V200 RTS Manuel d’installation et d’utilisation...

  • Page 2: Table Des Matières

    Mise sous tension de l’installation uTiliSaTion RéglageS ViSiophone commande SanS fil d’équipemenTS Somfy RTS Programmation du moniteur sur un équipement Somfy RTS Commande sans fil d’un équipement Somfy RTS depuis le moniteur mainTenance Changement de pile Nettoyage caRacTéRiSTiqueS TechniqueS Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 3: Bienvenue

    économie d’énergie. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanent. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier.

  • Page 4: Présentation Du Produit

    Visiophone couleur 2 fils - V200 RTS pRéSenTaTion du pRoduiT composition du kit STOP Rep. désignation quantité Moniteur intérieur Support de fixation moniteur Vis + chevilles pour plaque de fixation moniteur 2 + 2 Bloc d’alimentation secteur Platine de rue Visière pare-pluie...

  • Page 5: Descriptif Du Produit

    12 ou 24 V AC ou DC - 1A max. Le visiophone permet ainsi de commander un portail ou un portillon. Le moniteur intérieur est également équipé d’un émetteur radio RTS (Radio Technology Somfy). Cette commande sans fil permet de piloter une porte de garage, de l’éclairage, des volets roulants ou encore un portail Somfy.

  • Page 6: Platine De Rue

    Visiophone couleur 2 fils - V200 RTS ► platine de rue Rep. désignation description Visière pare-pluie Protège la caméra de la pluie. Caméra Filme le visiteur et envoie l’image au moniteur. Eclairage Led Apporte une meilleure vision nocturne. Micro Permet au visiteur de parler avec son interlocuteur situé à l’intérieur.

  • Page 7: Installation Type

    Visiophone couleur 2 fils - V200 RTS installation type distance entre la platine de câble à utiliser rue et le moniteur Inférieure à 70 m 2 fils 0,5 mm² mini STOP Entre 70 et 100 m 2 fils 0,75 mm² mini...

  • Page 8: Installation Du Moniteur

    Visiophone couleur 2 fils - V200 RTS inSTallaTion du moniTeuR [1]. Fixez la plaque de fixation du moniteur au mur. Important : Respectez le sens de fixation «up» indiqué sur la plaque. [2]. Raccordez le câble du bloc secteur au connecteur DC du moniteur : fil noir avec des traits blancs à gauche (+) et fil tout noir à droite (-).

  • Page 9: Installation De La Platine De Rue

    Visiophone couleur 2 fils - V200 RTS inSTallaTion de la plaTine de Rue Evitez d’installer la caméra face à une source lumineuse, les images du visiteur risquent de ne pas être convenables. Nous vous conseillons de poser un joint en silicone entre la visière pare-pluie et le mur/pilier (sauf en bas de la visière pare-pluie) et d’installer la platine de rue à...

  • Page 10: Raccordement De La Platine De Rue

    Visiophone couleur 2 fils - V200 RTS Raccordement de la platine de rue ► À une motorisation de portail Nota : Lorsque la motorisation fonctionne sur une alimentation solaire, les commandes filaires sont désactivées. Dans ce cas, vous devrez utiliser la commande sans fil du moniteur pour commander votre motorisation de portail (voir page 17).

  • Page 11: Installation De L'étiquette Porte-Nom

    Visiophone couleur 2 fils - V200 RTS installation de l’étiquette porte-nom [1]. Appuyez et poussez sur la droite de l’étiquette. [2]. A l’aide d’un tournevis, soulevez et enlevez la protection de l’étiquette porte-nom. [3]. Inscrivez votre nom sur l’étiquette blanche avec un marqueur permanent puis replacez l’étiquette et sa protection dans leur logement.

  • Page 12: Réglages Visiophone

    SanS fil d’équipemenTS Somfy RTS programmation du moniteur sur un équipement Somfy RTS Le moniteur est équipé d’un émetteur Radio Technologie Somfy (RTS). Il est compatible uniquement avec des appareils équipés de la Radio Technologie Somfy (RTS). Il s’utilise pour commander individuellement ou simultanément les équipements Somfy suivants : •...

  • Page 13: Programmation Sur Un Moteur De Porte De Garage Somfy Rts

    Le voyant réglage du moteur clignote puis s’éteint. STOP STOP <0,5s STOP <0,5s STOP Nota : Pour effacer la programmation du visiophone sur une motorisation de porte de garage Somfy, répétez toutes les étapes décrites ci- dessus. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 14: Programmation Sur Un Récepteur Éclairage Somfy Rts

    Le voyant de la douille/prise télécommandée s’allume fixement puis s’éteint. STOP Exemples de douille, prises télécommandées Somfy Nota : Pour effacer la programmation du visiophone sur une douille ou une prise télécommandée Somfy, répétez toutes les étapes décrites ci-dessus. Copyright © 2015 Somfy SAS. All rights reserved.
  • Page 15 Le voyant du récepteur clignote pendant 5 secondes. 2 mn Récepteur d’éclairage extérieur RTS Récepteur d’éclairage intérieur RTS STOP Nota : Pour effacer la programmation du visiophone sur un récepteur lumière Somfy, répétez toutes les étapes décrites ci-dessus. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 16: Emetteur Rts D'origine

    [1]. Identifiez la commande d’origine du volet roulant, c’est-à-dire la télécommande ou le point de commande qui ne pilote que ce volet roulant. Nota : - Si la commande d’origine est perdue ou cassée et qu’elle est la seule à piloter le volet roulant, contactez un de nos conseillers Somfy.

  • Page 17: Programmation Sur Une Motorisation De Portail Somfy Rts

    STOP Boîtier électronique de la motorisation < 0,5s < 0,5s STOP STOP Nota : Pour effacer la programmation du visiophone sur une motorisation de portail Somfy, consultez la notice de la motorisation. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 18: Commande Sans Fil D'un Équipement Somfy Rts Depuis Le Moniteur

    Visiophone couleur 2 fils - V200 RTS commande sans fil d’un équipement Somfy RTS depuis le moniteur [1]. Sélectionnez le canal associé à l’équipement que vous souhaitez commander en appuyant sur le bouton sélecteur de canal : le voyant du canal sélectionné...
  • Page 19 Visiophone couleur 2 fils - V200 RTS Copyright © 2015 Somfy SAS. All rights reserved.
  • Page 20 Somfy 50 Avenue du Nouveau Monde BP 250 - 74307 Cluses Cedex France www.somfy.com info Somfy Services :...
