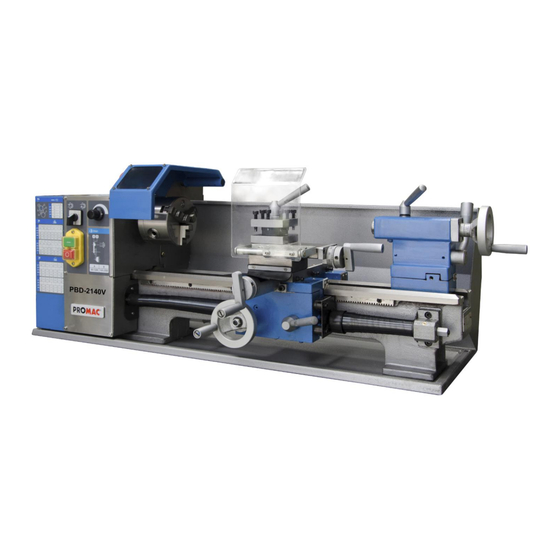

Metal Lathe
Metalldrehbank
Tour à métaux
Schweiz / Suisse
JPW (TOOL) AG
Ackerstrasse 45,
CH-8610 Uster, Switzerland
www.promac.ch
PBD-2140V
France
TOOL FRANCE SARL, 9 Rue des Pyrénées,
91090 LISSES, France
www.promac.fr
1
11-2018

Publicité

Table des Matières
loading

Manuels Connexes pour Promac PBD-2140V

Sommaire des Matières pour Promac PBD-2140V

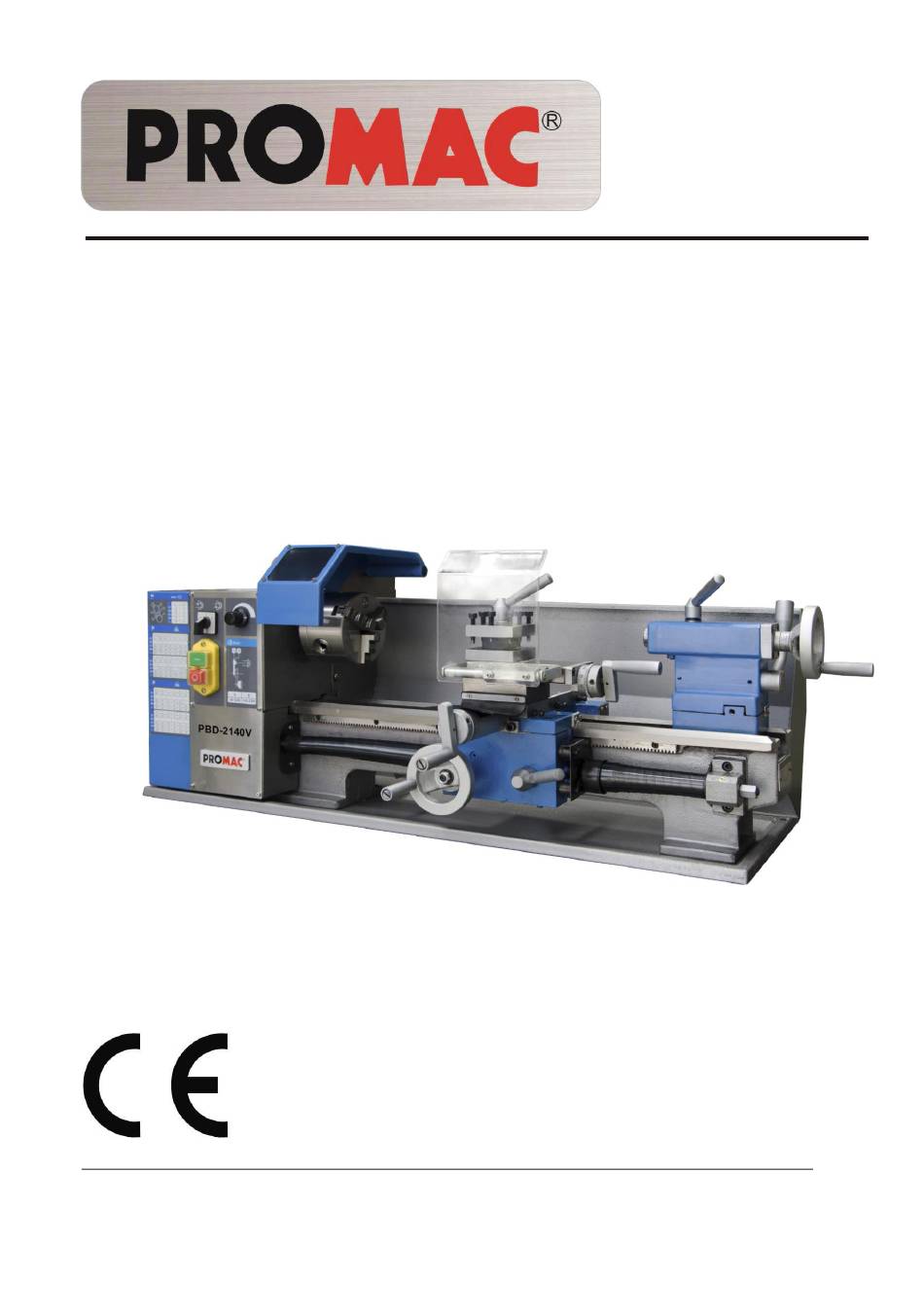

  • Page 1 11-2018 Metal Lathe PBD-2140V Metalldrehbank Tour à métaux Schweiz / Suisse France JPW (TOOL) AG TOOL FRANCE SARL, 9 Rue des Pyrénées, Ackerstrasse 45, 91090 LISSES, France CH-8610 Uster, Switzerland www.promac.ch www.promac.fr...
  • Page 2 Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: Tool France PROMAC, JPW Industries-Europe 9 Rue des Pyrénées ZI du Bois Chaland, 91090 LISSES / EVRY, France We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht Par la présente, nous déclarons que ce produit correspond aux directives suivantes...

  • Page 3: Table Des Matières

    EN Operating Instructions 1.0 About this Manual This manual is provided by PROMAC, covering the safe operation and maintenance procedures for a PROMAC Model PBD-2140V Metal Lathe. This manual contains instructions on installation, safety precautions, general operating procedures, maintenance instructions and parts breakdown. The machine has been designed and constructed to provide consistent, long-term operation if used in accordance with the instructions as set forth in this document.

  • Page 4: Important Safety Instructions

    13. Make all machine adjustments or maintenance with the machine unplugged from the power source. 3.0 IMPORTANT SAFETY 14. Remove adjusting keys and wrenches. Form a habit of INSTRUCTIONS checking to see that keys and adjusting wrenches are removed from the machine before turning it on. READ ALL INSTRUCTIONS BEFORE USING THIS LATHE.
  • Page 5 Familiarize yourself with the following safety notices used in this manual: WARNING: This means that if precautions are not heeded, it may result in serious, or possibly even fatal, injury. CAUTION: This means that if precautions are not heeded, it may result in minor injury and/or possible machine damage.

  • Page 6: Designated Use And Limitations To Use

    The machine is intended for indoor use. The protection rating of the electrical installation is IP 54. To avoid tipping, the machine must be bolted down with two anchor bolts. If used for other purposes, PROMAC disclaims any real or implied warranty and holds itself harmless from any injury that may result from that use.

  • Page 7: Specifications

    4.0 Specifications Model number....................................PBD-2140V Stock number……………………………………………………………………......................PBD-2140V Motor and electricals: Motor type……………………………………………………....................DC-motor, variable speed Motor power....................................0.6 kW Power supply...................................1~230V, PE, 50Hz Protection class....................................IP54 Listed load amps....................................2.2 A Capacities: Centre height....................................105mm Swing over bed....................................210 mm Swing over cross slide..................................135 mm Distance between Centres................................400 mm...
  • Page 8 4.1 Spindle nose mounting: Figure 4-1: Spindle nose mounting 4.2 Anchor bolt hole pattern: Figure 4-2: Lathe Bed anchor bolt pattern WARNING: To avoid tipping, the machine must be bolted down with two anchor bolts (not provided).

  • Page 9: Machine Description

    5.0 Machine Description Figure 5-2: Machine description Figure 5-1: Machine description N ..........Spindle power ON/OFF A ..........Change gear quadrant O .......... Spindle forward/reverse B ...............Pulley cover P ........Variable speed select knob C ..............Headstock Q ............Emergency Stop D ..........Chuck and chuck guard R..........Spindle speed display E ........

  • Page 10: Setup And Assembly

    Splash guard Failure to comply may result in serious injury. Chip tray The PBD-2140V Metal Lathes are rated at 1~230V, PE, 50Hz Cabinet stand (Optional, PBD2140V-807) power supply. The machines come with a plug designed for Coolant facility (Optional, 59500112) use on a circuit with a grounded outlet.

  • Page 11: Extension Cords

    the outlet is properly grounded. Do not modify the plug Remove the pulley cover (C, Fig 5-1) to change the belt provided with the tool. position. The green/yellow conductor is the equipment-grounding conductor. If repair or replacement of the electric cord or plug 8.2 Change gear setup is necessary, do not connect the equipment-grounding conductor to a live terminal.

  • Page 12: Taper Turning With Tailstock

    8.3 Taper turning with tailstock 8.5 Three jaw universal chuck Mount the work piece fitted with the drive dog between With this universal chuck, cylindrical, triangular and hexagonal centres. The drive dog is driven by the face plate. stock may be clamped (Fig 8-5). Lubricate the tailstock centre with grease to prevent tip from overheating.

  • Page 13: Live Centre

    8.7 Live centre (Optional) The live centre (Fig 8-7) is mounted in ball bearings. Its use is highly recommended for speeds above 500 RPM. Figure 8-7: Live centre To eject the live centre, fully retract the tailstock quill. Figure 8-9: Follow rest Set the fingers (2) snug but not overly tight.

  • Page 14: Operating Controls

    9.0 Operating Controls 10.2 Chucking Refer to Figure 9-1: Do not exceed the max speed of the work holding device. N ..........Spindle power ON/OFF Jaw teeth and scroll must always be fully engaged. Otherwise chuck jaws may break and fly off in rotation (Fig 10-1). O ..........

  • Page 15: Cutting Tool Setup

    10.3 Cutting Tool Setup 10.5 Manual turning The cutting angle is correct when the cutting edge is in line Apron travel (S, Fig 10-6), cross travel (T) and top slide travel with the centre axis of the work piece. Use the point of the (U) can be operated for longitudinal and cross feeding.

  • Page 16: Thread Cutting

    11.0 User-Maintenance 10.7 Thread cutting Threading is performed in multiple passes with a threading tool. WARNING: Each depth of cut should be about 0,2mm and become less for Before any intervention on the machine, disconnect it from the finishing passes. electrical supply, pull the mains plug.

  • Page 17: Troubleshooting

    Dispose all packaging material in an environmental friendly manner. Dispose coolant in an environmentally friendly manner. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. 14.0 Available Accessories Refer to the PROMAC price list.

  • Page 18: Replacement Parts

    15.0 Replacement Parts PBD-2140V Assembly Breakdown -1...
  • Page 19 PBD-2140V Parts List for Breakdown -1 Index Part Description Size Qty. 101------ PBD1830V-1......HEXAGON SOCKET HEAD CAP SCREW DIN 912..M5×25......4 102------ PBD1830V-2......SPLIT WASHER DIN 127........... 5........4 103------ PBD1830V-103....... D.C.MOTOR..............83ZYT005A....1 -----------PBD1830V-103B..... SET OF BRUSHES for D.C MOTOR (2 PCS)....not shown ....1 104------ PBD1830V-104.......
  • Page 20 PBD-2140V Assembly Breakdown -2...
  • Page 21 PBD-2140V Parts List for Breakdown -2 Index Part Description Size Qty. 201------ PBD1830V-201....... HANDLE......................1 202------ PBD1830V-202....... TIGHTENING NUT QUADRUPLICATE TOOL HOLDER........1 203------ PBD1830V-203....... WASHER QUADRUPLICATE TOOL HOLDER............ 1 204------ PBD1830V-204....... THREADED BOLT QUADRUPLICATE TOOL HOLDER........1 205------ PBD1830V-23......HEXAGON SOCKET HEAD CAP SCREW DIN 912..M6×25......8 206------ PBD1830V-206.......
  • Page 22 PBD-2140V Assembly Breakdown -3...
  • Page 23 PBD-2140V Parts List for Breakdown -3 Index Part Description Size Qty. 301------ PBD1830V-39......SET SCREW DIN 914..........M8×8......1 302------ PBD1830V-302....... FIXING NUT HANDWHEEL........M8, H=16mm....1 303------ PBD1830V-303....... HANDWHEEL LATHE SLIDE................1 304------ PBD1830V-40......SPRING STEEL SHEET..................1 305------ PBD1830V-41......HEXAGON SOCKET HEAD CAP SCREW DIN 912..M5×10......2 306------ PBD1830V-306.......
  • Page 24 PBD-2140V Assembly Breakdown -4...
  • Page 25 PBD-2140V Parts List for Breakdown -4 Index Part Description Size Qty. 401------ PBD1830V-401....... LOCKING WAHSER..................2 402------ PBD1830V-402....... TOOTHED WHEEL............ Z=75......1 403------ PBD1830V-403....... TOOTHED WHEEL............ Z=30......1 404------ PBD1830V-404....... COLLAR AXLE SHAFT..................2 405------ PBD1830V-405....... AXIE SHAFT....................2 406------ PBD1830V-406.......
  • Page 26 PBD-2140V Assembly Breakdown -5...
  • Page 27 PBD-2140V Parts List for Breakdown -5 Index Part Description Size Qty. 501..PBD1830V-501....... CLAMPIND LEVER TAIL-STOCK............... 1 502..PBD1830V-502....... CLAMPING LEVER TAILSTOCK SLEEVE............1 503..PBD1830V-503....... SPLIT TAPER SOCKET TAILSTOCK SLEEVE............1 504..PBD1830V-504....... TAILSTOCK SLEEVE..................1 505..PBD2140V-505....... TAILSTOCK HOUSING..................1 506..PBD1830V-506.......
  • Page 28 PBD-2140V Assembly Breakdown -6 PBD-2140V Parts List for Breakdown -6 Index Part Description Size Qty. 601..PBD1830V-601....... SUPPORT......................1 602..GB7085-5-12......SOCKET HD SCREW..........M5 × 12 mm....2 603..PBD1830V-603....... SHAFT......................1 604..GB81985-5-6......CROSS RECESSED FLAT HD SCREW......M5 × 6 mm....2 605..PBD1830V-605....... HEX SLEEVE....................1 606..GB7085-3-8......
  • Page 29 PBD-2140V Assembly Breakdown -7 PBD-2140V Parts List for Breakdown -7 Index Part Description Size Qty. 701..PBD1830V-701....... SCREW......................5 702..PBD1830V-702....... TIGHTENING SCREW..................5 703..PBD1830V-703....... SLIDE JAW...................... 5 704..GB9785-8....... SPRING WASHER (STD)..........8........5 705..PBD2140V-705....... FOLLOW REST....................1 706..GB617086-8......
  • Page 30 PBD-2140V Assembly Breakdown -8 PBD-2140V Parts List for Breakdown -8 Index Part Description Size Qty. 801..PBD2140V-801....... LEFT STAND....................1 802..PBD2140V-802....... CONNECTING PLATE..................1 803..GB617086-8......HEX NUT..............M8.......10 804..GB7085-8-16......SOCKET HD SCREW..........M8 x 16 mm....10 805..GB97185-8......WASHER..............8........10 806..PBD2140V-806....... RIGHT STAND....................1...
  • Page 31 PBD-2140V Assembly Breakdown -9 PBD-2140V Parts List for Breakdown -9 Index Part Description Size Qty. 901..PBD1830V-901....... NOZZLE......................1 902..PBD1830V-902....... OUTLET PIPE....................1 903..PBD1830V-903....... RETURNING PIPE.................... 1 904..PBD1830V-904....... WATER TANK....................1 905..PBD1830V-905....... ELECTRICAL BOX.................... 1 906..PBD1830V-906....... ELECTRICAL BOX COVER................1 907..GB7085-5-30......

  • Page 32: Wiring Diagrams

    16.0 Wiring Diagrams PBD-2140V ……………….1~230V, PE, 50Hz...
  • Page 33 PBD-2140V Electrical Parts List Designation Model Quantity Note Electromagnetic switch KJD17GF PBD1830V-E1 Reverse Switch F/R ZH-A PBD1830V-E2 EMC Filter NF213A6/02 250VAC 6A PBD1830V-E3 Emergency stop ZB2-BE102C PBD1830V-E4 Circuit board JYMC-220A-I 230VAC 6.0ADC PBD1830V-E5 Potentiometer WX14-12 4K7 PBD1830V-E6 Speed display and sensor...

  • Page 34: Informationen Zur Vorliegenden Anleitung

    (Übersetzung der Originalbedienungsanleitung) 1.0 Informationen zur vorliegenden Anleitung Das vorliegende Handbuch wird von PROMAC bereitgestellt und enthält die Anweisungen für den sicheren Betrieb der Metalldrehbank Modell PBD-2140V von PROMAC sowie für die an diesem Produkt auszuführenden Wartungsvorgänge. Die Anleitung enthält Anweisungen zu Montage, Sicherheitsmaßnahmen, allgemeinen Bedienschritten und Wartungsvorgängen sowie die Teilelisten.

  • Page 35: Inhaltsverzeichnis

    Maschine sicherzustellen, dass Einstellwerkzeuge jeglicher 3.0 WICHTIGE Art entfernt wurden. 15. Schutzabdeckungen müssen beim Betrieb des Geräts an Ort SICHERHEITSHINWEISE und Stelle verbleiben. Werden sie zu Wartungszwecken entfernt, extreme Vorsicht geboten; ALLE ANWEISUNGEN ANLEITUNGEN Schutzabdeckungen unmittelbar nach Abschluss der Wartung VERWENDUNG DIESER DREHMASCHINE DURCHLESEN.
  • Page 36 Der Bediener muss sich mit den wie folgt gekennzeichneten Sicherheitshinweisen in dieser Anleitung vertraut machen: WARNUNG: Bei Missachtung so gekennzeichneter Sicherheitsvorschriften besteht die Gefahr ernster Verletzungen, u.U. mit tödlichem Ausgang. VORSICHT: Bei Missachtung so gekennzeichneter Sicherheitsvorschriften besteht die Gefahr von kleineren Verletzungen und/oder möglichen Maschinenschäden.

  • Page 37: Bestimmungsgemäße Verwendung Und Einsatzbeschränkungen

    Damit die Maschine nicht umkippt, muss sie mit zwei Ankerschrauben am Boden verschraubt werden. Sollte sie für andere Zwecke eingesetzt werden, lehnt PROMAC jegliche ausdrückliche oder stillschweigende Gewährleistung ab und hält sich schadlos von etwaigen Verletzungen, die aus einem solchen Missbrauch entstehen können.

  • Page 38: Technische Daten

    4.0 Technische Daten Modellnummer ....................................PBD-2140V Bestellnummer……………………………………………………………………......................PBD-2140V Motoren und Elektrik: Motortyp……………………………………………………................Gleichsstrommotor, regelbare Drehzahl Motorleistung ....................................0,6 kW Stromversorgung ................................1 - 230 V, PE, 50 Hz Schutzklasse ......................................IP54 Für Volllast verzeichnete Stromstärke ..............................2,2 A Leistungswerte: Spitzenhöhe .....................................105 mm...
  • Page 39 4.1 Spindelkegelanbringung: Abb. 4-1: Spindelkegelanbringung 4.2 Schema der Ankerschraubenbohrungen: Abb. 4-2: Schema der Drehmaschinenbett-Ankerschraubenbohrungen WARNUNG: Damit die Maschine nicht umkippt, muss sie mit zwei Ankerschrauben (nicht mitgeliefert) am Boden verschraubt werden.

  • Page 40: Beschreibung Der Maschine

    5.0 Beschreibung der Maschine Abb. 5-1: Beschreibung der Maschine Abb. 5-2: Beschreibung der Maschine A ........Umschaltzahnrad-Segment N ............Spindel EIN/AUS B ........Riemenscheibenabdeckung O ........Spindel vorwärts/rückwärts C ..............Spindelstock P ..........Drehzahlregelknopf D ..Spannfutter und Spannfutterschutzabdeckung Q ..............Not-Aus E ..

  • Page 41: Einrichtung Und Montage

    Beschädigungen an Kunststoffteilen und lackierten Flächen Verordnungen durchgeführt werden. Bei Nichtbeachtung kann kommt. es zu schwerwiegenden Verletzungen kommen. Die Metalldrehbank PBD-2140V ist für eine Dreiphasen- 6.2 Lieferumfang Stromversorgung mit 400 V, PE, 50 Hz bemessen. Die Maschinen werden mit einem Stecker geliefert, der für die Maschine Verwendung einer geerdeten Steckdose ausgelegt ist.

  • Page 42: Verlängerungskabel

    Der Leiter mit grün-gelber Isolierung ist der Schutzleiter Ändern Riemenposition (Erdungsleiter). Sollte eine Reparatur oder Auswechslung des Riemenscheibenschutzabdeckung (C, Abb. 5-1) entfernen. Netzkabels oder des Steckers erforderlich sein, darauf achten, 8.2 Einrichten der Zahnradkombination dass der Schutzleiter nicht mit einem Strom führenden Anschluss verbunden wird.

  • Page 43: Kegeldrehen Mit Reitstock

    8.3 Kegeldrehen mit Reitstock 8.5 Dreibacken-Universalspannfutter Das Werkstück mit zwischen den Spitzen angebrachtem Mit diesem Universalspannfutter kann zylindrisches, dreieck- Mitnehmer montieren. Der Mitnehmer wird über die und sechskantförmiges Stangenmaterial aufgespannt werden. Planscheibe angetrieben. Die Reitstockspitze mit Fett schmieren, damit die Spitze nicht überhitzt.

  • Page 44: Umlaufende Spitze

    8.7 Umlaufende Spitze (Option) Die umlaufende Spitze (Abb. 8-7) ist unter Verwendung von Kugellagern montiert. Ihr Einsatz wird bei Drehzahlen über 500 min empfohlen. Abb. 8-7: Umlaufende Spitze Abb. 8-9: Mitlaufende Lünette Ausstoßen umlaufenden Spitze muss Die Finger (2) fest, aber nicht auf zu starken Druck einstellen. Reitstockpinole ganz zurückbewegt werden.

  • Page 45: Bedienelemente

    10.2 Aufspannen 9.0 Bedienelemente Die maximale Drehzahl der Werkstückaufspannvorrichtung nicht überschreiten. Siehe Abb. 9-1: Spannbacken-Zähne und -Zahnkränze müssen stets voll im Eingriff N ............Spindel EIN/AUS sein. Anderenfalls können die Spannfutterbacken brechen und infolge der Rotationskraft weggeschleudert werden (Abb. 10-1). O ........

  • Page 46: Einrichten Der Bearbeitungswerkzeuge

    10.3 Einrichten der Bearbeitungswerkzeuge 10.5 Manuelles Drehen Der Schnittwinkel ist korrekt, wenn die Schneide in einer Linie Schlosskastenverstellweg (S, Abb. 10-6), Querverfahrweg (T) mit der Mittelachse des Werkstücks ausgerichtet ist. Die und Oberschlittenverfahrweg (U) können auf Längs- und äußerste Spitze der Reitstockspitze als Ausrichthilfe benutzen. Planvorschub eingestellt werden.

  • Page 47: Gewindeschneiden

    10.7 Gewindeschneiden 11.0 Wartung seitens des Gewindeschneiden wird mehreren Anwenders Bearbeitungsdurchgängen einem Gewindeschneidwerkzeug ausgeführt. Die Schnitttiefen sollten jeweils ca. 0,2 mm betragen und bei WARNUNG: den Schlichtdurchgängen kleiner werden. Vor allen Arbeiten an der Maschine muss sie von der A) Zoll- und metrische Geweinde schneiden Stromversorgung getrennt werden.

  • Page 48: Störungsbeseitigung

    12.0 Störungsbeseitigung Symptom Mögliche Ursache Gegenmaßnahme* Drehbank von Steckdose oder Generator Alle Steckeranschlüsse prüfen. getrennt. Sicherung durchgebrannt oder Sicherung ersetzen oder Trennschalter rückstellen. Trennschalter wurde ausgelöst. Drehbank startet nicht. Kabel beschädigt. Kabel ersetzen. Spannfutter-Schutzabdeckung nicht Die Spanfutter-Schutzabdeckung schließen. geschlossen. Riemenscheibenabdeckung entfernt Riemenscheibenabdeckung anbringen Verlängerungskabel zu dünn oder zu Drehmaschine erreicht...

  • Page 49: Ersatzteile

    15.0 Ersatzteile PBD-2140V Explosionszeichnung - 1...
  • Page 50 PBD-2140V Teileliste Explosionszeichnung - 1 Index Teil Beschreibung Größe Anz. 101 ------ PBD1830V-1 ......INNENSECHSKANTSCHRAUBE DIN912 ....M5 x 25 ......4 102 ------ PBD1830V-2 ......GETEILTE UNTERLEGSCHEIBE DIN127 ..... 5 ........4 103 ------ PBD1830V-103 ....... GLEICHSTROMMOTOR ................. 1 ----------- PBD1830V-103B .....
  • Page 51 PBD-2140V Explosionszeichnung - 2...
  • Page 52 PBD-2140V Teileliste Explosionszeichnung - 2 Index Teil Beschreibung Größe Anz. 201 ------ PBD1830V-201 ....... GRIFF ......................1 202 ------ PBD1830V-202 ....... KLEMMMUTTER VIERFACH-WERKZEUGHALTER .......... 1 203 ------ PBD1830V-203 ....... UNTERLEGSCHEIBE VIERFACH-WERKZEUGHALTER .......... 1 204 ------ PBD1830V-204 ....... GEWINDEBOLZEN VIERFACH-WERKZEUGHALTER ........1 205 ------ PBD1830V-23 ......
  • Page 53 PBD-2140V Explosionszeichnung - 3...
  • Page 54 PBD-2140V Teileliste Explosionszeichnung - 3 Index Teil Beschreibung Größe Anz. 301 ------ PBD1830V-39 ......GEWINDESTIFT DIN914 ........... M8 x 8 ......1 302 ------ PBD1830V-302 ....... SICHERUNGSMUTTER HANDRAD ......M8, H=16 mm ....1 303 ------ PBD1830V-303 ....... HANDRAD DREHBANKSCHLITTEN ..............1 304 ------ PBD1830V-40 ......
  • Page 55 PBD-2140V Explosionszeichnung - 4...
  • Page 56 PBD-2140V Teileliste Explosionszeichnung - 4 Index Teil Beschreibung Größe Anz. 401 ------ PBD1830V-401 ....... SICHERUNGSSCHEIBE ................... 2 402 ------ PBD1830V-402 ....... ZAHNRAD ..............Z=75......1 403 ------ PBD1830V-403 ....... ZAHNRAD ..............Z=30......1 404 ------ PBD1830V-404 ....... BUCHSE ACHSENWELLE ................2 405 ------ PBD1830V-405 .......
  • Page 57 PBD-2140V Explosionszeichnung - 5...
  • Page 58 PBD-2140V Teileliste Explosionszeichnung - 5 501 ..PBD1830V-501 ....... KLEMMHEBEL REITSTOCK ................1 502 ..PBD1830V-502 ....... KLEMMHEBEL REITSTOCKPINOLE ..............1 503 ..PBD1830V-503 ....... GETEILTE KEGELBUCHSE REITSTOCKPINOLE ..........1 504 ..PBD1830V-504 ....... REITSTPOCKPINOLE ..................1 505 ..

  • Page 59: Schaltplan

    16.0 Schaltplan PBD-2140V ……………….1~230 V, PE, 50 Hz schwa blau braun...
  • Page 60 PBD-2140V Elektrik-Teileliste Beschreibung Modell Menge Hinweis Magnetschalter KJD17GF Umkehrschalter V/R ZH-A EMC-Filter NF213A6/02 250VAC 6A Not-Aus ZB2-BE102C Schalttafel JYMC-220A-I 230VAC 6.0ADC Potentiometer WX14-12 4K7 Drehzahlanzeige und Sensor JD011 5V Gleichstrommotor 83ZYT005A FU1, FU2 Schalter Radabdeckung QKS8 Schalter LXW5-11Q1 Spannfutterschutzabdeckung...

  • Page 61: Table Des Matières

    (Traduction de l'original) 1.0 Concernant ce manuel Ce manuel est fourni par PROMAC et traite les procédures de fonctionnement et d'entretien sures du tour à métaux PROMAC, modèle PBD-2140V. Ce manuel contient des instructions sur l'installation, les précautions de sécurité, les procédures générales de fonctionnement, les instructions d'entretien et la défaillance des pièces.

  • Page 62: Instructions De Securite

    3.0 INSTRUCTIONS DE SECURITE 14. Enlevez les clés et outils de réglage. Prenez l'habitude de IMPORTANTES vérifier que les clés et outils de réglage ont été enlevés de la machine avant de la mettre en marche. 15. Maintenez toujours en place les protections de sécurité LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CE TOUR.
  • Page 63 Familiarisez-vous avec les consignes de sécurité suivantes utilisées dans ce manuel : AVERTISSEMENT : Cela signifie qu'il y a risque de blessures graves voire mortelles si les précautions ne sont pas respectées. PRECAUTION : Cela signifie qu'il y a risque de blessures mineures et/ou de dommages éventuels de la machine si les précautions ne sont pas respectées.

  • Page 64: Utilisation Prévue Et Limites D'utilisation

    Pour éviter tout basculement, la machine doit être boulonnée avec deux boulons d'ancrage. Si elle est utilisée à d'autres fins, PROMAC renonce à toute garantie réelle ou implicite et se dégage de toute responsabilité en cas de blessure résultant d'une utilisation inadéquate de la scie à ruban.

  • Page 65: Spécifications

    4.0 Spécifications Numéro de modèle ..................................PBD-2140V Numéro de stock ……………………………………………………………………..................... PBD-2140V Moteur et électrique : Type de moteur……………………………………………………..................Moteur CC à vitesse variable Puissance du moteur ..................................0.6 kW Alimentation ................................. 1 ~ 230 V, PE, 50 Hz Classe de protection ....................................

  • Page 66: Montage Du Nez De La Broche

    4.1 Montage du nez de la broche : Figure 4-1 : Montage du nez de la broche 4.2 Configuration du trou du boulon d'ancrage : Figure 4-2 : Configuration du boulon d'ancrage du banc du tour AVERTISSEMENT : Pour éviter tout basculement, la machine doit être boulonnée avec deux boulons d'ancrage (non fournis).

  • Page 67: Description De La Machine

    5.0 Description de la machine Figure 5-1 : Description de la machine Figure 5-2 : Description de la machine A ..Quadrant de l'engrenage à changement de vitesse N ..Activation/Désactivation de la puissance de broche B ..........Couvercle de poulie O ...........

  • Page 68: Réglage Et Montage

    Le non-respect de cette obligation peut causer 6.2 Contenu d'expédition de graves blessures. Les tours à métaux PBD-2140V ont une tension d'alimentation Machine de 1 ~ 230 V, PE, 50 Hz. Les machines sont livrées avec une Support de l'armoire prise conçue pour être branchée à...

  • Page 69: Rallonges Électriques

    Le fil vert/jaune est le fil du câble d'alimentation. Si le cordon Enlevez le couvercle de la poulie (C, Fig 5-1) pour changer la doit être réparé ou remplacé, ne connectez pas le fil de terre position de la courroie. de l'outil sur une borne sous tension.

  • Page 70: Tournage Conique Avec Contre-Poupée

    8.3 Tournage conique avec contre-poupée 8.5 Mandrin à trois mors universels Montez la pièce ajustée sur le toc d'entraînement entre les Avec ce mandrin universel, des matériaux hexagonaux, contre-pointes. Le toc d'entraînement est entraîné par la cylindriques et triangulaires peuvent être serrés (Fig 8-5). plaque frontale.

  • Page 71: Contre-Pointe Tournante

    8.7 Contre-pointe tournante (en option) La contre-pointe tournante (Fig 8-7) est montée dans les roulements à billes. Son utilisation est vivement recommandée pour les vitesses supérieures à 500 tr/min. Figure 8-7 : Contre-pointe tournante Figure 8-9 : Lunette mobile Pour éjecter contre-pointe tournante,...

  • Page 72: Commandes De Fonctionnement

    10.2 Mandrinage 9.0 Commandes de fonctionnement Ne dépassez pas la vitesse maximale du dispositif de maintien de la pièce. Voir la figure 9-1 : Les dents des mors et la couronne dentée doivent toujours être N ..Activation/Désactivation de la puissance de broche entièrement engagées.

  • Page 73: Réglage De L'outil De Coupe

    10.3 Réglage de l'outil de coupe 10.5 Tournage manuel L'angle de coupe est correct lorsque l'arête tranchante est La course du tablier (S, Fig 10-6), la course de la glissière conforme à l'axe central de la pièce. Utilisez le point des transversale (T) et de la glissière supérieure (U) peut être contre-pointes comme une jauge et des rondelles sous l'outil effectuée sur l'avance longitudinale et transversale.

  • Page 74: Filetage

    10.7 Filetage 11.0 Entretien par l'utilisateur Le filetage est réalisé en plusieurs passes avec un outil de filetage. Chaque profondeur de coupe doit être d'environ 0,2 mm et AVERTISSEMENT : diminue pour les passes de finition. Avant toute intervention sur la machine, débranchez-la de l'alimentation électrique et retirez la fiche de la prise de A) Pour usiner des filetages en pouces et métriques courant.

  • Page 75: Dépannage

    12.0 Dépannage Symptôme Cause possible Correction * Le tour n'est pas raccordé à la paroi ou au Contrôlez toutes les connexions de fiche moteur. d'alimentation. Remplacez le fusible ou réinitialisez le disjoncteur de Fusible grillé ou disjoncteur déclenché. circuit. Le tour ne démarre pas. Cordon endommagé.

  • Page 76: Pièces De Rechange

    15.0 Pièces de rechange PBD-2140V Vue explosée -1...
  • Page 77 PBD-2140V Liste de pièces de la vue explosée -1 Index Pièce N° N° Description Taille Qté 101 ------ PBD1830V-1 ..... VIS A TETE CYLINDRIQUE A SIX PANS CREUX DIN 912 ..M5 × 25 ......4 102 ------ PBD1830V-2 ..... RONDELLE FENDUE DIN 127 ..........5 ........4 103 ------ PBD1830V-103 ..
  • Page 78 PBD-2140V Vue explosée -2...
  • Page 79 PBD-2140V Liste de pièces de la vue explosée -2 Index Pièce N° N° Description Taille Qté 201 ------ PBD1830V-201 ..POIGNEE ........................1 202 ------ PBD1830V-202 ..ECROU DE SERRAGE DU SUPPORT D'OUTIL QUADRUPLE ..........1 203 ------ PBD1830V-203 ..RONDELLE DU SUPPORT D'OUTIL QUADRUPLE ............1 204 ------ PBD1830V-204 ..
  • Page 80 PBD-2140V Vue explosée -3...
  • Page 81 PBD-2140V Liste de pièces de la vue explosée -3 Index Pièce N° N° Description Taille Qté 301 ------ PBD1830V-39 ..VIS DE REGLAGE DIN 914 ............M8 × 8 ......1 302 ------ PBD1830V-302 ..ECROU DE FIXATION DE LA ROUE A MAIN ....... M8, H = 16 mm ..... 1 303 ------ PBD1830V-303 ..
  • Page 82 PBD-2140V Vue explosée -4...
  • Page 83 PBD-2140V Liste de pièces de la vue explosée -4 Index Pièce N° N° Description Taille Qté 401 ------ PBD1830V-401 ..RONDELLE DE VERROUILLAGE ..................2 402 ------ PBD1830V-402 ..ROUE DENTEE ................Z = 75 ......1 403 ------ PBD1830V-403 ..ROUE DENTEE ................Z = 30 ......1 404 ------ PBD1830V-404 ..
  • Page 84 PBD-2140V Vue explosée -5...
  • Page 85 PBD-2140V Liste de pièces de la vue explosée -5 501 ..PBD1830V-501 ..LEVIER DE SERRAGE DE LA CONTRE-POUPEE ..............1 502 ..PBD1830V-502 ..LEVIER DE SERRAGE DU MANCHON DE LA CONTRE-POUPEE ........1 503 ..PBD1830V-503 ..DOUILLE CONIQUE FENDUE DU MANCHON DE LA CONTRE-POUPEE ........1 504 ..

  • Page 86: Schémas De Câblage

    16.0 Schémas de câblage PBD-2140V ……………….1~230V, PE, 50Hz bleu marron noir rouge...
  • Page 87 PBD-2140V Liste des pièces électriques Désignation Modèle Quantité Remarque Interrupteur électromagnétique KJD17GF Interrupteur d'inversion A/R ZH-A Filtre EMC NF213A6/02 250 V CA 6 A Arrêt d'urgence ZB2-BE102C Circuit imprimé JYMC-220A-I 230 V CA 6,0 A CC Potentiomètre WX14-12 4K7 Capteur et affichage de la...
  • Page 88 PBD-2140V - Detailed content of delivery / Detaillierter Lieferumfang / Contenu détaillé de la livraison Part no./Sach-Nr./Réf. Description Bezeichnung Description Size/Größe/Dim. Qty/Qté. Menge PBD-2140V Machine Maschine Machine Operating instructions and parts Manuel Utilisateur et Betriebsanleitung und Stückliste manual Nomenclature Chip tray Spänewanne...
  • Page 89 PBD1830V-159 Face plate Stahlhalter Plaque de fixation 170mm PBD2140V-714 Steady rest Feststehende Lünette Lunette fixe PBD2140V-715 Follow rest Mitlaufende Lünette Lunette à suivre PBD1830V-533 MT2 live centre MK2 mitlaufende Spitze Pointe tournante CM2 PBD1830V-158 4-jaw chuck Vierbackenfutter Mandrin à quatre mors 100mm 59500112 Coolant facility...
  • Page 90 Vous pouvez trouver de plus amples détails sur la garantie dans les conditions générales (CG). Les CG peuvent être envoyées sur demande par poste ou par e-mail . Tool France PROMAC, JPW Industries-Europe se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment.
