Manuels Connexes pour Promac 960V
Sommaire des Matières pour Promac 960V

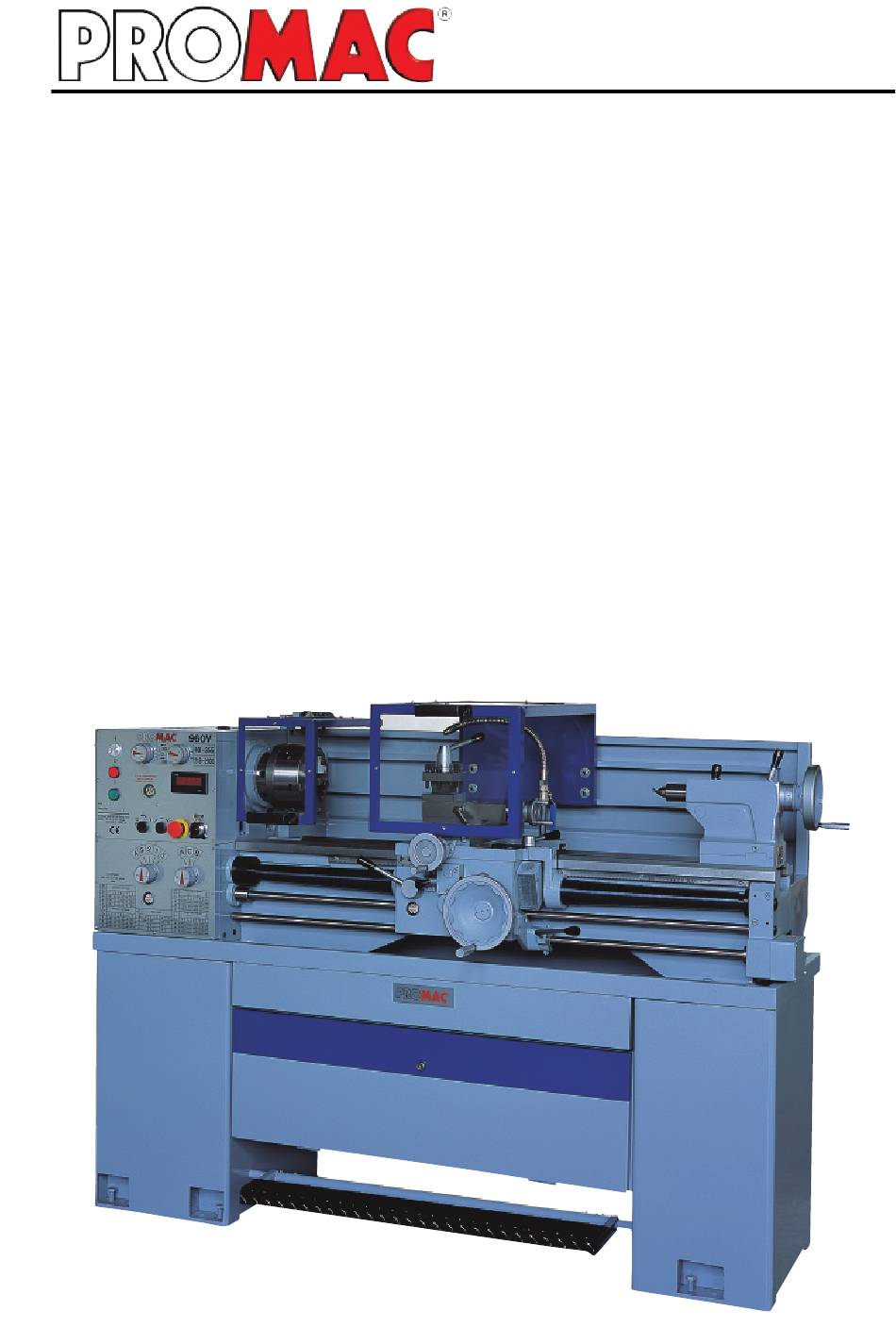

- Page 1 BD247f/ 2005.09 www.promac.fr Mode d'emploi 960V Tour à métaux...
- Page 2 SOMMAIRE 960V CONSIGNES DE SECURITE Certificat CE de conformité ............3 Règles générales ..............4 Consignes relatives à la sécurité du travail ......5 CARACTERISTIQUES TECHNIQUES Structure d'ensemble du tour ........... 6 Installation électrique - Schéma ........... 7-9 Installation électrique - Liste des composants ....10-13 Caractéristiques techniques ..........
- Page 3 - EMC Norm 89/336/EEC - Niedervolt Direktiven 73/23/EEC TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 960V sofern dies gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften be- treffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht.
- Page 4 CONSIGNES GÉNÉRALES DE SÉCURITÉ 960V Remarque : le non-respect de ces prescriptions peut entraîner des accidents graves. Comme toutes les machines, cette machine présente certains risques caractéristiques inhérents à son fonction- nement et à sa manipulation. L'utilisation attentive et la manipulation correcte de la machine diminuent considé- rablement les risques d'accidents potentiels.
- Page 5 (par ex. un casque anti-bruit). Branchements électriques au secteur La machine 960V est livrée avec un câble de branchement au secteur sur 400 V/50/3. Les branchements ainsi que les modifications du branchement au secteur doivent être effectués par un spécia- liste conformément à...
- Page 6 DESCRIPTIF DE LA MACHINE Avec les tours PROMAC, vous avez à votre disposition des centres d'usinage universels qui vous permettent d'effectuer les travaux d'enlèvement de copeaux les plus divers. Dans de bonnes conditions d'utilisation et de maintenance, la sécurité...
- Page 7 CIRCUIT ÉLECTRIQUE 960V INSTALLATION ÉLECTRIQUE Le schéma des circuits électriques en 400 V/50/3 contient les indications nécessaires au branchement correct de votre machine au secteur. Si le branchement au secteur (fiche mâle) est modifié, cette modification devra être effectuée par un professionnel.
- Page 8 SCHEMA ELECTRIQUE 960V...
- Page 9 SCHEMA ELECTRIQUE 960V...
- Page 10 COMPOSANTS ELECTRIQUES 960V Liste des pièces...
- Page 11 PARAMETRES DU VARIATEUR 960V Réglage des paramètres...
- Page 12 PARAMETRES DU VARIATEUR 960V...
- Page 13 PARAMETRES DU VARIATEUR 960V...
- Page 14 CARACTÉRISTIQUES TECHNIQUES ET ACCESSOIRES EN OPTION 960V CARACTÉRISTIQUES TECHNIQUES DIMENSIONS Diamètre au dessus du banc 306 mm Diamètre au dessus du chariot 186 mm Hauteur de pointe 153 mm Distance entre pointes 915 mm BANC Largeur du banc 190 mm...
- Page 15 CARACTÉRISTIQUES TECHNIQUES ET ACCESSOIRES EN OPTION 960V DIMENSIONS en mm Modèle 960 V 1550 1800 1260 1146 ÉLÉMENTS LIVRÉS D'ORIGINE : ACCESSOIRES EN OPTION : Reducteur (CM. 5-3) 1 élément Pointe (CM3) 1 élément 2045 Lunette fixe Mandrin 3 mors concentriques 1 élément...
- Page 16 INSTALLATION 960V NETTOYAGE Avant la mise en service, éliminez à l'essence ou au pétrole la couche de produit anticorrosion des glissières et transmissions à engrenages. POUR LE NETTOYAGE, N'EMPLOYER EN AUCUN CAS DES SOLVANTS CELLULOSIQUES, CES DERNIERS ENTRAINANT UNE DEGRADATION DES SURFACES VERNIES OU PEINTES.
- Page 17 LUBRIFICATION ET GRAISSAGE 960V CONTRÔLE DES POINTS DE LUBRIFICATION ET DE GRAISSAGE Avant la mise en service du tour, vérifiez les points de lubrification et de huilage des éléments suivants : Broche La broche est alimentée en huile par un orifice de remplissage. Veillez à ce que le niveau d'huile se situe en permanence dans la zone supérieure du repère apposé...
- Page 18 UTILISATION 960V ÉLÉMENTS DE COMMANDE DU TOUR Protecteur mandrin asservi Protecteur mobile du trainard Blocage de la tourelle Manivelle du chariot porte-outil Levier de blocage de broche de la poupée mobile Levier de blocage de la poupée mobile Manivelle de la poupée mobile Pédale de frein...
- Page 19 UTILISATION 960V COMMANDES DU TOUR Voyant de mise sous tension ÉQUIPEMENT ÉLECTRIQUE Bouton de sélection du sens de rotation de Sur le tour, un moteur électrique sert d'entraînement. Ce la vis mère moteur à induction, d'une puissance de 1,47 kW, triphasé...
- Page 20 UTILISATION 960V COMMANDE DE LA VITESSE Vérification avant mise en service Assurez-vous que les niveaux et les graissages soient suffisant. La vitesse de rotation du moteur réglée par le variateur entraine la transmission de la broche et intervient également sur le déplacement automatique du trainard et du chariot transversal.
- Page 21 UTILISATION 960V COMPARATEUR DE PAS Filetage métrique Le comparateur de pas permet les filetages en pas métrique sur les tours équipés d'une vis mère métrique. Pour permettre les différents pas des fliletages métriques, plusieurs pignons comportant un nombre de dents différent sont montés à...
- Page 22 UTILISATION 960V CHARIOTS COMMANDES D'AVANCE AUTOMATIQUE DU TRAINARD ET DU CHARIOT TRANSVERSAL En plus des volants de déplacement manuel du trainard et du chariot transversal, il est possible d'actionneer ces 2 chariots automatiquement grâce à la barre de chariotage. Si vous lever le levier (A) vous obtenez le dépalcement longitudinal du trainard.
- Page 23 UTILISATION 960V CONTRE-POUPÉE Vous pouvez déplacer la contre-poupée dans le sens longitudinal sur le bâti de tour. Grâce au levier de serrage de la contre-poupée (A), il peut être fixé dans n'importe quelle position. Le fourreau de contre-poupée est serré à l'aide du levier (B).
- Page 24 MAINTENANCE / ENTRETIEN 960V ALIGNEMENT DU TOUR (Partie 1) Après le montage et la mise en service du tour, il est recommandé, avant son utilisation pour le travail, de procéder à une vérification de l'alignement de la machine et de sa mise de niveau. L'alignement et la mise de niveau du tour devront être effectués à...
- Page 25 MAINTENANCE / ENTRETIEN 960V ALIGNEMENT DU TOUR (Partie 2) Ajustage de la contre-poupée Utilisez pour cela un tube d'acier d'une longueur de 30 mm et placé entre la pointe de la poupée fixe et celle de la contre-poupée. Placez alors un indicateur à cadran sur le chariot porte outil et déplacez-le le long de l'axe de la pièce à...
- Page 26 MAINTENANCE / ENTRETIEN 960V LARDONS Les lardons du chariot transversal et du chariot porte outil sont équipés de vis d'arrêt qui permettent d'élimi- ner le jeu éventuel qui peut apparaître au fil du temps. Assurez-vous que les lardons soient nettoyés et grais- sés avant leur ajustage.
- Page 27 VUE ECLATE DE LA POUPEE FIXE 960V Cheville ø5x30L Joint d’huile TC19x32x8 Garniture d'étanchéité Joint d’huile Cheville ø5x40L TC16x26x7 Joint d’huile TC16x26x7 Bille (1/4") Ressort 1/4"x27L Cheville ø5x40L Joint d’huile TC16x26x7 Bille (1/4") Ressort 1/4"x27L...
- Page 28 VUE ECLATEE DE LA POUPEE FIXE 960V Garniture d'étanchéité Garniture d'étanchéité...
- Page 29 VUE ECLATEE DE LA POUPEE FIXE 960V Garniture d'étanchéité...
- Page 30 VUE ECLATEE DE LA BOÎTE D'ENGRENAGES 960V Garniture d'étanchéité Cheville ø5x40L Cheville ø5x40L Joint d’huile TC16x26x7 Joint d’huile TC16x26x7 Bille (1/4") Bille 1/4" Ressort 1/4"x27L Ressort 1/4"x27L Garniture d'étanchéité...
- Page 31 VUE ECLATEE DE LA BOÎTE D'ENGRENAGES 960V Garniture d'étanchéité...
- Page 32 VUE ECLATEE DE LA BOÎTE D'ENGRENAGES 960V Garniture d'étanchéité Garniture d'étanchéité...
- Page 33 VUE ECLATEE DU TRAINARD 960V 5350...
- Page 34 VUE ECLATE DU TRAINARD 960V Joint d'huile...
- Page 35 VUE ECLATEE DU CHARIOT TRANSVERSAL 960V...
- Page 36 VUE ECLATEE DU CHARIOT PORTE OUTIL 960V...
- Page 37 VUE ECLATEE DE LA POUPÉE MOBILE 960V...
- Page 38 VUE ECLATEE DU BANC 960V...
- Page 39 VUE ECLATEE DU SOCLE DE LA MACHINE 960V MOTEUR PRINCIPAL POMPE...
- Page 40 VUE ECLATEE DE LA TETE DE CHEVAL 960V...
- Page 41 LISTE DES PIECES NUMEROS DE PIECES – DESIGNATIONS 960V TETE BOITE DE VITESSE N° Description Qté N° Description Qté ___________________________________ _________________________________ 4110 Abdeckung / couvercle 42001 carcasse 4117 entretoise 42002 couvercle 4118 pignon 1.75M 45dts 42011 4119 entretoise 42012 couvercle...
- Page 42 LISTE DES PIECES NUMEROS DE PIECES – DESIGNATIONS 960V TRAINARD CHARIOT N° Description Qté N° Description Qté ___________________________________ __________________________________ 5301 trainard 4401 support chariot 5303 manivelle 4402 chariot 5304 poignée 4404 vis sans fin 5305 vernier 4405 noix de serrage...
- Page 43 LISTE DES PIECES NUMEROS DE PIECES – DESIGNATIONS 960V POUPEE MOBILE BANC & SOCLE N° Description Qté N° Descrption Qté ____________________________________ _________________________________ 4601 carcasse 4730 entretoise 4602 base 4735 tête de cheval 4603 lardon 4737 rondelle 4604 vis sans fin...
- Page 44 LISTE DES PIECES NUMEROS DE PIECES – DESIGNATIONS 960V PROTECTION VIS MERE JOINTS N° Description Qté N° Description Qté ____________________________________ _________________________________ 49011 Support 99411 joint pour 4163 59012 support 99412 joint pour 4162 59013 support 99413 joint pour 4110 59014...
- Page 45 LISTE DES PIECES NUMEROS DE PIECES – DESIGNATIONS 960V N° Description Qté N° Description Qté ____________________________________ _________________________________ 91011 roulement 608 92245 vis M10x25mm 91121 roulement 6003 92430 vis M10x30mm 91122 roulement 6003 92435 vis M10x35mm 91123 roulement 6004 92440 vis M10x40mm...
- Page 46 LISTE DES PIECES NUMEROS DE PIECES – DESIGNATIONS 960V N° Description Qté N° Description Qté ___________________________________ _________________________________ 94102 vis 1/8x1/4" 95310 clavette 6x10mm 94103 vis 1/8x3/8" 95315 clavette 6x15mm 95325 clavette 6x25mm 94202 vis 3/16x1/4" 95375 clavette 6x75mm 94203 vis 3/16x3/8"...
- Page 47 LISTE DES PIECES NUMEROS DE PIECES – DESIGNATIONS 960V N° Description Qté N° Description Qté ____________________________________ _________________________________ 96308 o-ring 8x12x2mm 97901 joint 1/4" 96309 o-ring 8.8x12.6x1.9mm 97902 joint 5/16" 96311 o-ring 11x16x2.5mm 96314 o-ring 14x19x2.5mm 98128 courroie A-28" 96316 o-ring 15.8x20.6x2.4mm 96320 o-ring 20x25x2.5mm...
- Page 48 BON DE GARANTIE 960V 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
