BRANCHEMENTS ÉLECTRIQUES
ATTENTION ! – Mettre l'installation hors tension avant d'effectuer les branchements électriques. Des branchements incorrects
peuvent provoquer des dommages matériels et corporels.
La fig. 2 illustre les branchements électriques d'une installation standard ; la fig. 7 représente le schéma des branchements électriques à réaliser
sur l'unité de commande.
4.1 - Types de câbles électriques
Connexion
A ALIMENTATION
B FEU CLIGNOTANT AVEC AN-
C
TENNE
D PHOTOCELLULES
E - F SÉLECTEUR À CLÉ
* Si le câble d'alimentation fait plus de 30 m, il est nécessaire d'utiliser un câble avec une section plus importante, par ex. 3 x 2,5 mm
par ailleurs installer une mise à la terre à proximité de l'automatisme.
** Les deux câbles de 2 x 0,5 mm
4.2 - Branchements des câbles électriques : fig. 7
Bornes Fonction
9 - 10 Stop
9 - 11 Photo
8 - 12 Phototest
9 - 13 Pas-à-pas
4 - 5 Feu clignotant
1 - 2 Antenne
Pour effectuer les branchements électriques, suivre les indications ci-dessus et voir fig. 7 :
01. Ouvrir le couvercle : effectuer les programmations souhaitées : chapitre 7
02.
Fermer le couvercle à l'aide de la vis prévue à cet effet
03. MISE EN MARCHE DE L'AUTOMATISME ET CONTRÔLES DES BRANCHEMENTS
04. Effectuer les programmations souhaitées : chapitre 7
Tableau 3 - Types de câbles électriques (référence fig. 2)
Type de câble
3 x 1,5 mm
2
1 câble : 2 x 1,5 mm
1 câble blindé type RG58
1 câble : 2 x 0,25 mm
1 câble : 4 x 0,25 mm
2 câbles : 2 x 0,5 mm
peuvent être remplacés par un seul câble de 4 x 0,5 mm
2
Tableau 4 – Description des branchements électriques
Description
- entrée pour les dispositifs qui bloquent ou éventuellement arrêtent la manœuvre en cours ; en prenant
les précautions nécessaires, il est possible de brancher des contacts de type « normalement fermé », type
« normalement ouvert », ou encore des dispositifs à résistances constantes.
D'autres informations sur STOP disponibles au paragraphe 8.1.1 - Entrée STOP
- entrée pour les dispositifs de sécurité qui interviennent durant la phase de fermeture en inversant la manœuvre :
il est possible de connecter des contacts NF (Normalement Fermés)
- pour plus d'informations, consulter le paragraphe 8.1.2 Photocellules.
Chaque fois qu'une manœuvre est lancée, le bon fonctionnement des photocellules doit d'abord être
contrôlé ; si le test est positif, la manœuvre peut normalement débuter. Ce contrôle est rendu possible
par l'emploi de certains types de branchements : les émetteurs des photocellules « TX » sont alimentés
séparément des récepteurs « RX ».
Pour plus d'informations, consulter le paragraphe 8.1.2 Photocellules.
entrée pour les dispositifs qui commandent des actions de mouvement : il est possible de connecter des
contacts NO (Normalement Ouverts)
- sortie pour feu clignotant (auto-intermittent)
- en activité, la sortie fournit une tension de 230 V~ (120V~ sur moteur version / V1)
- entrée antenne pour récepteur radio
- antenne incorporée au feu clignotant ; il est également possible d'utiliser une antenne externe
Longueur maximale
30 m *
10 m
2
10 m (longueur conseillée < 5 m)
(TX) 30 m
2
(RX) 30 m
2
** 20 m
2
.
2

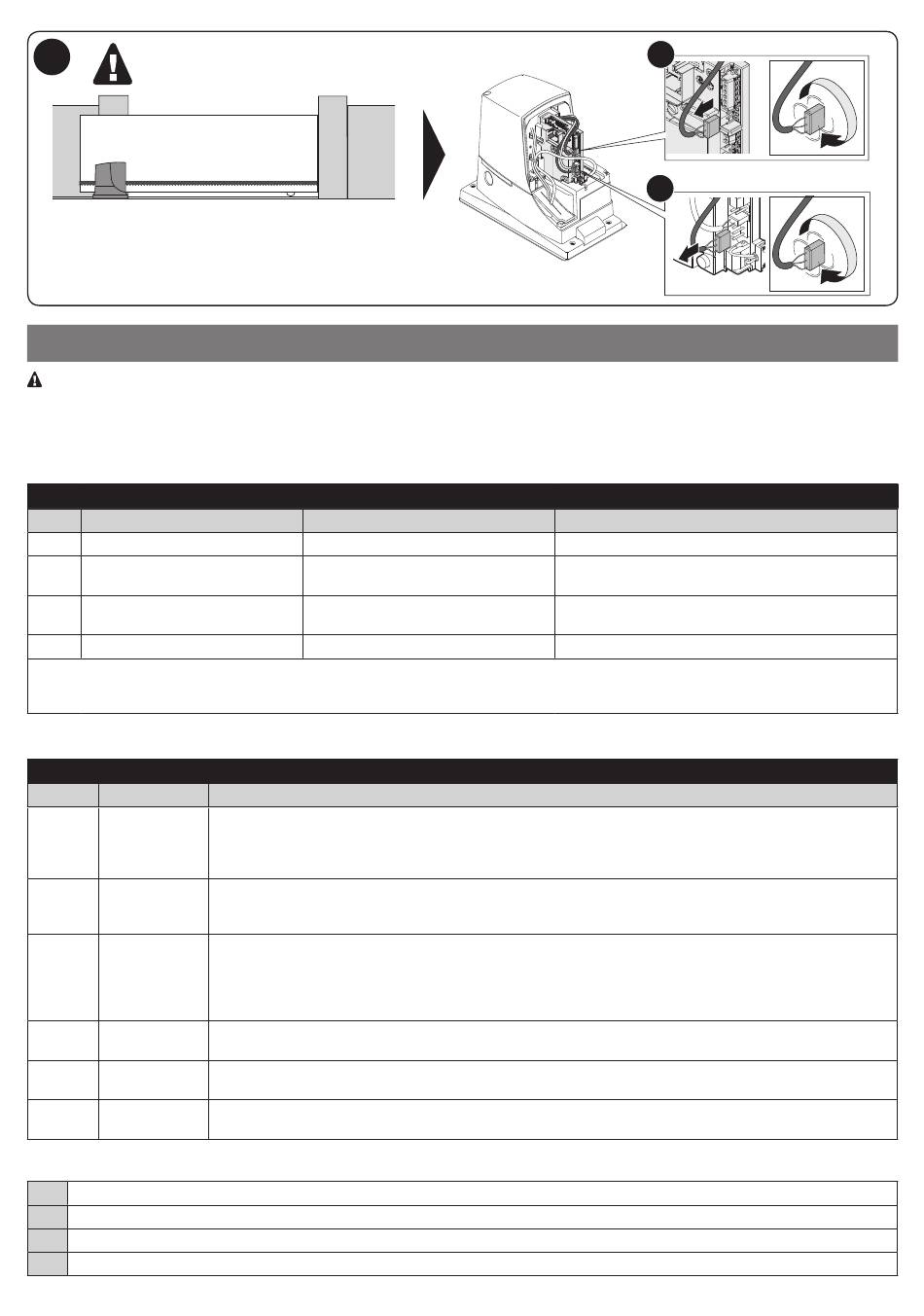

LIMIT SWITCH
a
180°
MOTOR
b
180°
. Veuillez
2
Français – 9
