INSTALLATION

Important ! Avant d'installer le produit, contrôler les données des chapitres 2 et 11 (caractéristiques techniques).

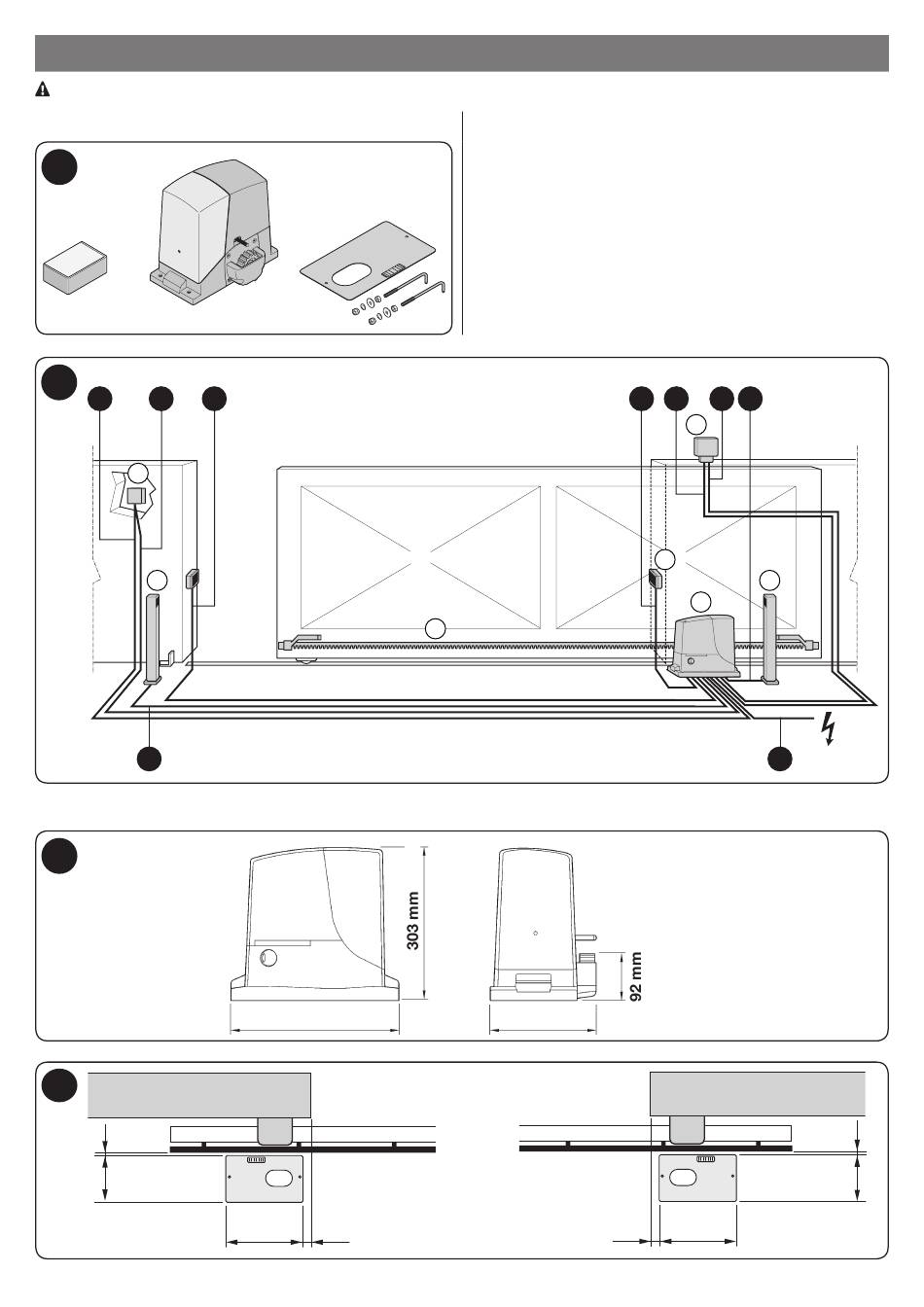

La fig. 1 illustre le contenu de l'emballage : contrôler le matériel.
1
2
E F D
d
c
D
Avant d'effectuer l'installation, vérifier l'encombrement du motoréducteur (fig. 3) et les valeurs d'installation (fig. 4) :
3
4
0 ÷ 10
mm
192 mm
4 – Français
330 mm
330 mm
0 ÷ 50 mm
La fig. 2 illustre la position des différents composants d'une installation
standard avec accessoires Nice :
a - motoréducteur ROX
b - photocellules
c - colonnes pour photocellules
d - sélecteur à clé / clavier numérique
e - feu clignotant
f - crémaillère
f
210 mm
0 ÷ 50 mm
D C D
B
e
b
c
a
A
0 ÷ 10
192 mm
330 mm
mm
