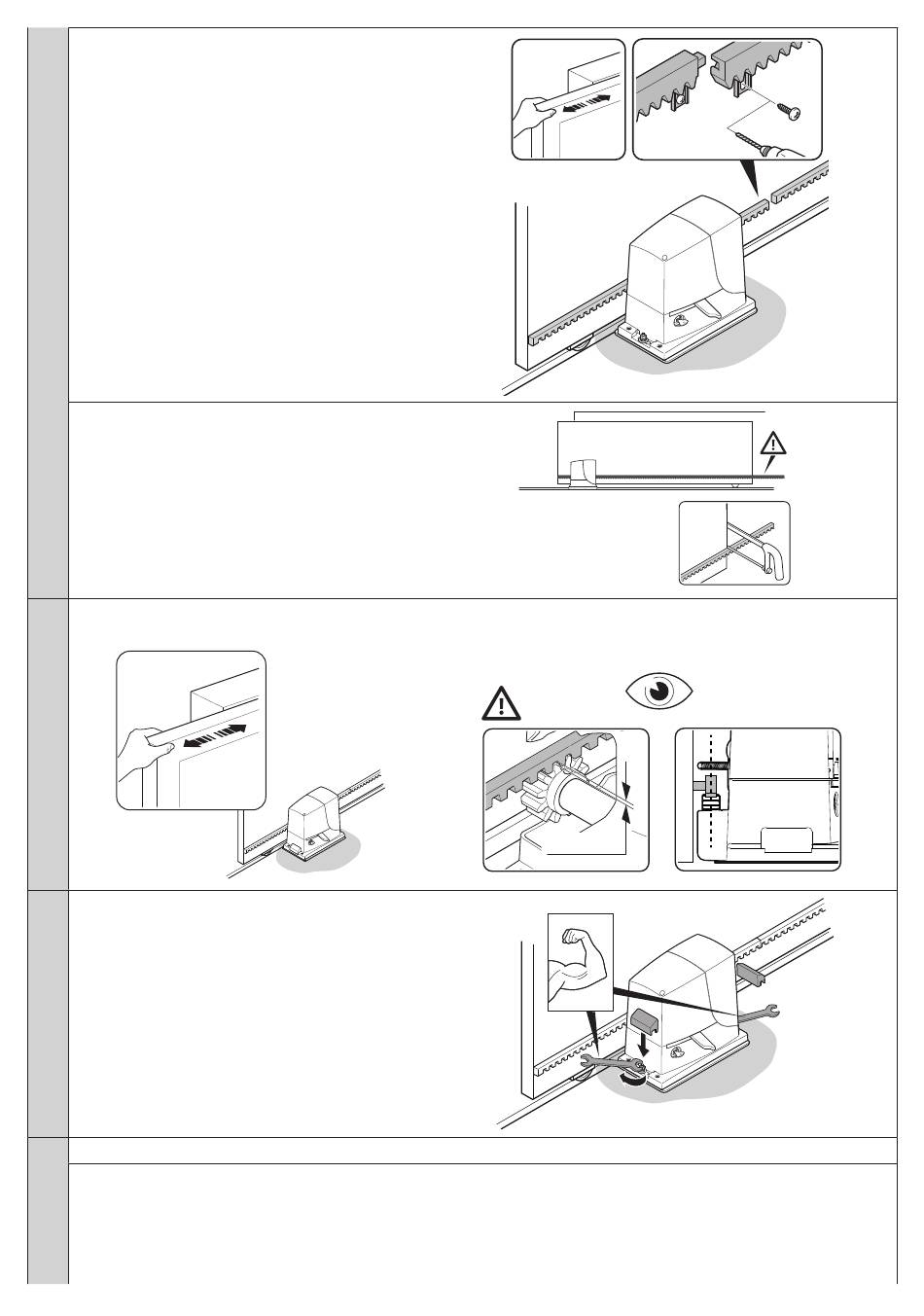

m - faire coulisser le vantail manuellement et, à l'aide du
pignon comme point de repère, fixer les autres éléments
de la crémaillère
n - couper éventuellement la partie finale en trop de la
crémaillère
06.
Déplacer manuellement le vantail en ouverture et en fermeture pour s'assurer que la crémaillère coulisse tout en restant bien alignée avec le pignon.
Remarque : s'assurer de la présence, entre le pignon et la crémaillère, d'un espace de 1 à 2 mm sur toute la longueur du vantail
07.
Serrer complètement les écrous de fixation du motoré-
ducteur à la plaque de fondation et couvrir les écrous
avec leurs capuchons
1÷2 mm
08.
Fixer la patte de fin de course d'OUVERTURE et de FERMETURE : effectuer ces mêmes opérations sur les deux butées de fin de course
OUVERTURE :
a - ouvrir manuellement le vantail du portail en laissant 2/3 cm par rapport à la butée mécanique
b - faire glisser la patte de fin de course sur la crémaillère dans le sens de l'ouverture jusqu'à l'intervention du fin de course (la
commutation est confirmée par un clic)
c - après le clic, faire avancer la patte sur 2 cm (minimum)
d - fixer la patte de fin de course à la crémaillère à l'aide des goujons
h
1÷2 mm
1÷2 mm
Français – 7
