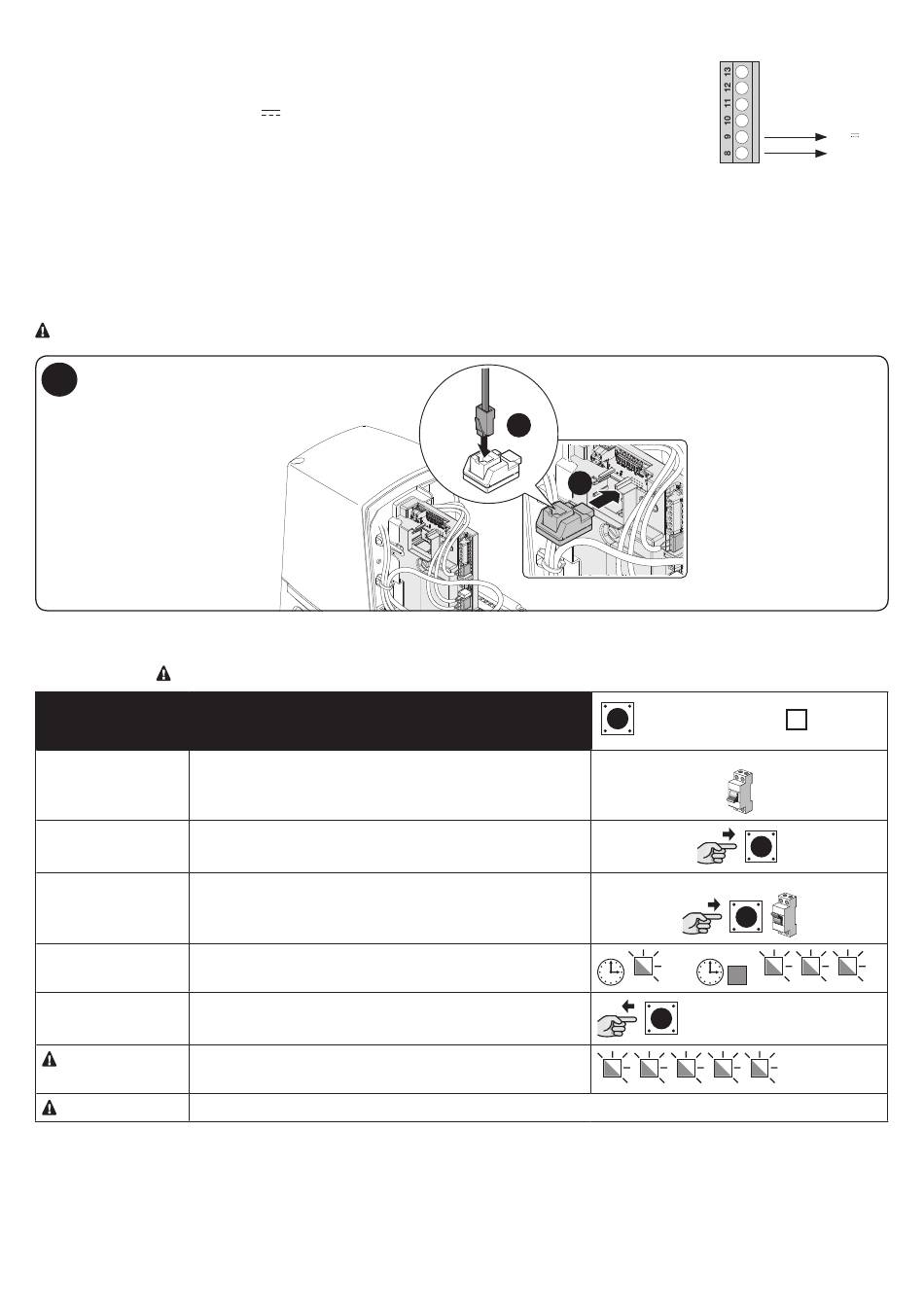

8.2 - Alimentation de dispositifs externes

Pour alimenter des dispositifs externes (lecteur de proximité pour cartes à transpondeur ou rétroéclairage
d'un sélecteur à clé), il est possible de connecter le dispositif à l'unité de commande du produit comme
indiqué sur la figure ci-dessous.
La tension d'alimentation est de 24 V

8.3 - Branchement programmateur Oview

Il est possible de brancher sur la centrale de commande l'unité de programmation Oview avec l'interface IBT4N dotée d'un câble bus à 4 fils
électriques à l'intérieur. Cette unité permet une complète et rapide programmation des fonctions, le réglage des paramètres, la mise à jour du
firmware de la centrale, le diagnostic servant à détecter d'éventuels dysfonctionnements, et la maintenance régulière.
L'Oview permet de travailler sur la centrale à une distance maximale d'environ 100 m. Si plusieurs centrales sont reliées entre elles sur un réseau
« BusT4 », en branchant l'Oview à l'une de ces centrales, il est possible de visualiser sur l'écran toutes les centrales branchées sur le réseau
(max. 16 centrales).
L'unité Oview peut rester branchée sur la centrale lors du fonctionnement normal de l'automatisme, permettant ainsi à l'utilisateur d'effectuer
des actions sur un menu spécifique.
Attention ! Avant de raccorder l'interface IBT4N, il est nécessaire de couper l'alimentation électrique de réseau à la centrale de commande.
10
8.4 - Effacement total de la mémoire
Lorsqu'il est nécessaire d'effectuer l'effacement total de la mémoire et réinitialiser les valeurs d'usine, effectuer la procédure suivante lorsque le
moteur est à l'arrêt. Attention ! - L'effacement total de la mémoire annule le blocage de la mémoire radio.
Tableau 12
Procédure d'effacement total de la mémoire
1 Couper l'alimentation électrique de la centrale
2 Appuyer sur la touche de programmation PROGRAM sur la
centrale (rester appuyer sur la touche jusqu'à la phase 05)
3 Remettre le courant électrique sur la centrale (tout en continuant
à appuyer sur la touche)
4 Attendre que la led OK s'allume sur la centrale, attendre qu'elle
s'éteigne puis qu'elle émette 3 clignotements
5 Relâcher la touche au moment du 3e clignotement
Si la procédure a fonctionné, la led OK émet 5 clignotements sur
la centrale
Important - Cette procédure n'entraine pas l'effacement des émetteurs.
8.5 - Fonctions particulières
Fonction « Toujours ouvrir »
Il s'agit d'une propriété de la centrale qui permet de commander toujours une manœuvre d'ouverture lorsque la commande pas-à-pas dure
plus de 3 secondes ; utile par exemple pour brancher sur l'entrée SbS le contact d'une horloge-programmateur pour maintenir ouvert le portail
lors de certaines tranches horaires. Cette fonction n'est pas disponible si le fonctionnement manuel est activé (micro-interrupteurs 1-2 off–off -
fonctions programmables – Tableau 5).
20 – Français
+/- 10 % avec un courant maximal disponible de 100 mA.
2
1
= Touche PROGRAM
OK
24V
0
= led OK
OFF
ON
OK
