INSTALLATION

3.1 - Installation de l'opérateur
Important ! Avant d'installer l'opérateur, vérifier les données
du chapitre 2, le contenu de l'emballage pour vérifier le matériel
et l'encombrement de l'opérateur (fig. 2-3).
Attention ! La porte de garage doit être facilement actionnable.
Limite à respecter (selon EN12604) :
- secteur privé = 150 N maximum
- secteur industriel/commercial = 260 N maximum
3

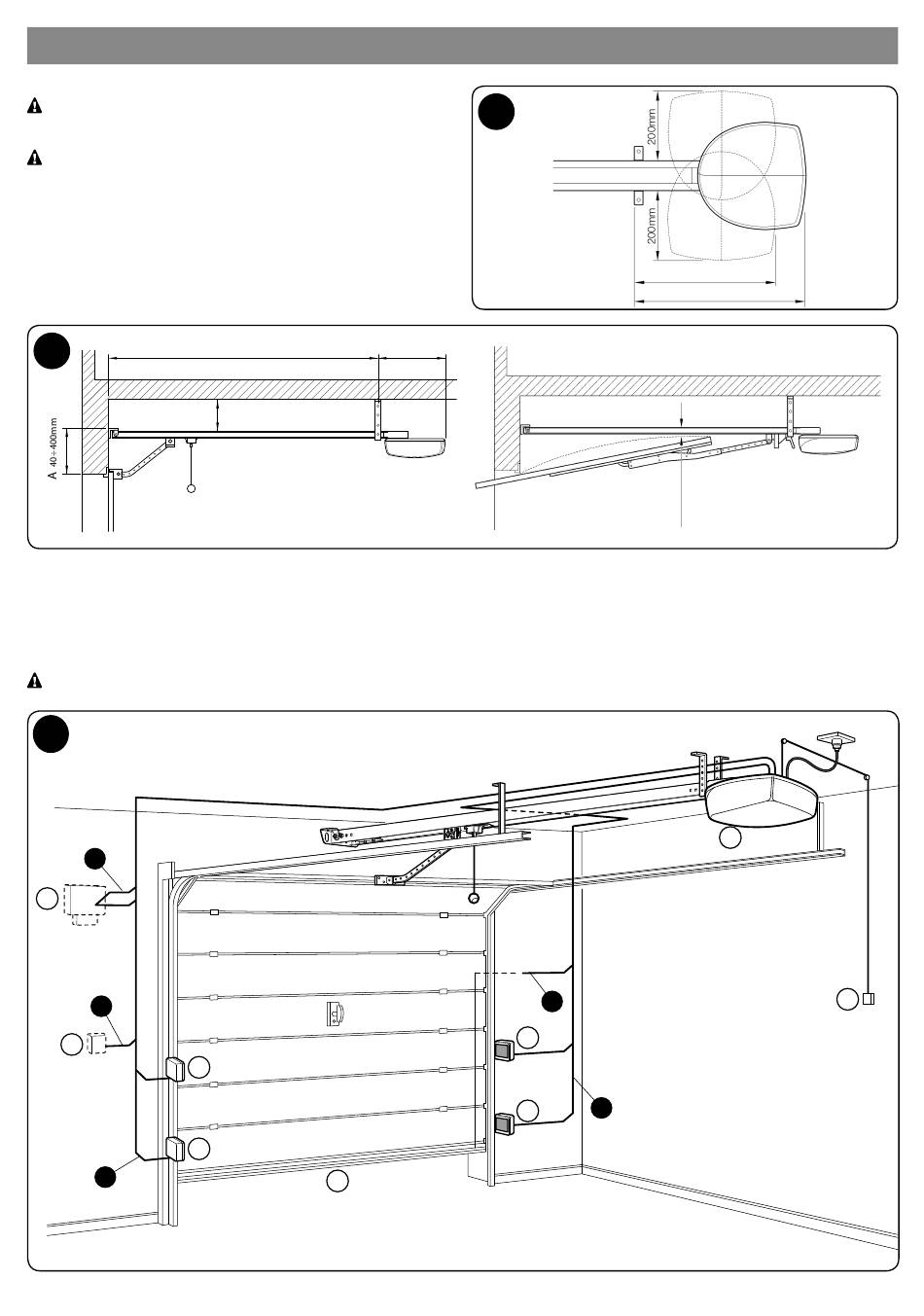

La fig. 4 illustre la position des différents composants d'une installation standard :
1 - opérateur avec logique de commande incorporée
3 - témoin
5 - bord sensible primaire
Les figures 5a et 5b présentent les installations typiques pour une porte basculante débordante et non débordante.
Pour les installations sur les portes basculantes, l'accessoire SPA5 est nécessaire.
4
A
3
C
4
2
2
B
C
D
2970mm
B
0÷400mm
5
2
380mm
2 - photocellules
4 - sélecteur à clé
6 - cordon fonction PP
D
2
2
300mm
380mm
E
65÷300mm
1
B
6
Français – 7
