05.
Tirer sur le cordon de commande pour lancer la procédure automatique de reconnaissance. Cette procédure nécessite 4 cycles de
manutention complets : Attendre la fin sans interrompre la procédure et sans modifier la position des fins de course.
Pendant la reconnaissance des positions en appuyant sur la touche open, la vitesse du moteur augmente par étape de 10 % jusqu'à un maxi-
mum de 100 % et en appuyant sur la touche close la vitesse du moteur diminue de 10 % jusqu'à un minimum de 40 %.
Après la reconnaissance des positions, l'éclairage automatique commence à clignoter une fois par seconde pour signaler que la
phase de reconnaissance de la force doit être effectuée.
La reconnaissance de la force effectue 4 manœuvres complètes automatiquement. Lorsque les manœuvres sont terminées, l'éclairage automa-
tique reste allumé pendant une période déterminée.
Durant ces manœuvres, la logique de commande mémorise la force nécessaire dans les mouvements d'ouverture et de fermeture.
Si, à la fin de la reconnaissance, les led L3 et L4 clignotent, cela signifie qu'il y a une erreur. Voir le paragraphe « 9 Diagnostic ».
Il est important que ces premières manœuvres ne soient pas interrompues, par exemple par une commande d'arrêt.
Si cela devait se produire, il faudrait recommencer la l'acquisition à partir du point 01.
La phase de reconnaissance des positions peut être refaite à tout moment même après l'installation (par exemple si l'une des butées méca-
niques est déplacée). Il suffit de recommencer à partir du point 01.
Durant la recherche des positions, si la courroie n'est pas suffisamment tendue, il peut se produire un glissement entre la
courroie et le pignon. Si c'est le cas, interrompre la reconnaissance en appuyant sur la touche Stop. Tendre la courroie en serrant
l'écrou D comme indiqué au point 4 du paragraphe 3.2 et répéter l'apprentissage à partir du point 01.
Recommandation : Lorsque la vitesse est modifiée ou que la fonction Porte légère est activée, l'éclairage automatique recom-
mence à clignoter pour indiquer que le cycle de reconnaissance des forces doit être effectué. Dans ce cas, donner une commande
d'ouverture/fermeture pour lancer la procédure automatique.
6.4. Vérification du mouvement du portail.
Après la reconnaissance des positions d'ouverture et de fermeture, il est conseillé d'effectuer quelques manœuvres pour vérifier que le mouve-
ment du portail est correct.
01.
Appuyer et relâcher la touche Open pour commander une manœuvre d'ouverture : vérifier que cela se fait régulièrement sans variation
de vitesse. Important - Le portail doit ralentir quand il se trouve entre 30 et 20 cm de la butée mécanique d'ouverture et s'arrêter contre
la butée. Puis effectuer une brève manœuvre de fermeture pour relâcher la tension de la courroie ou de la chaîne.
02.
Appuyer et relâcher la touche Close pour commander une manœuvre de fermeture : vérifier que cela se fait régulièrement sans varia-
tion de vitesse. Important - Le portail doit ralentir quand il se trouve entre 30 et 20 cm de la butée mécanique de fermeture et s'arrêter
contre la butée mécanique de fermeture. Puis une brève manœuvre d'ouverture est exécutée pour libérer la tension de la courroie ou
de la chaîne.
03.
Durant la manœuvre, vérifier que le clignotant (s'il est présent) clignote à une fréquence régulière de 0,5 seconde allumé et 0,5 seconde
éteint.
04.
Effectuer différentes manœuvres d'ouverture et de fermeture pour mettre en évidence les éventuels défauts de montage et de réglage
ou d'autres anomalies (par exemple les points de plus grande friction).
05.
Vérifier que les fixations de l'opérateur, du rail et des butées mécaniques sont solides, stables et suffisamment résistantes même en
cas de brusques accélérations ou de décélérations du mouvement de la porte.
6.5 - Récepteur radio incorporé
Pour la commande à distance de SPIN, la logique de commande est munie d'un connecteur SM pour récepteurs radio type OXI ou OXIS. Dans
les modèles SPIN20KCE, SPIN22KCE et SPIN23KCE, le récepteur radio est inclus dans le kit.
01.
Insérer le récepteur radio en appuyant légèrement.
02.
Si l'antenne ELDC intégrée ou une autre antenne externe n'est pas utilisée, visser le câble rigide fourni avec le récepteur à la borne de
l'antenne.

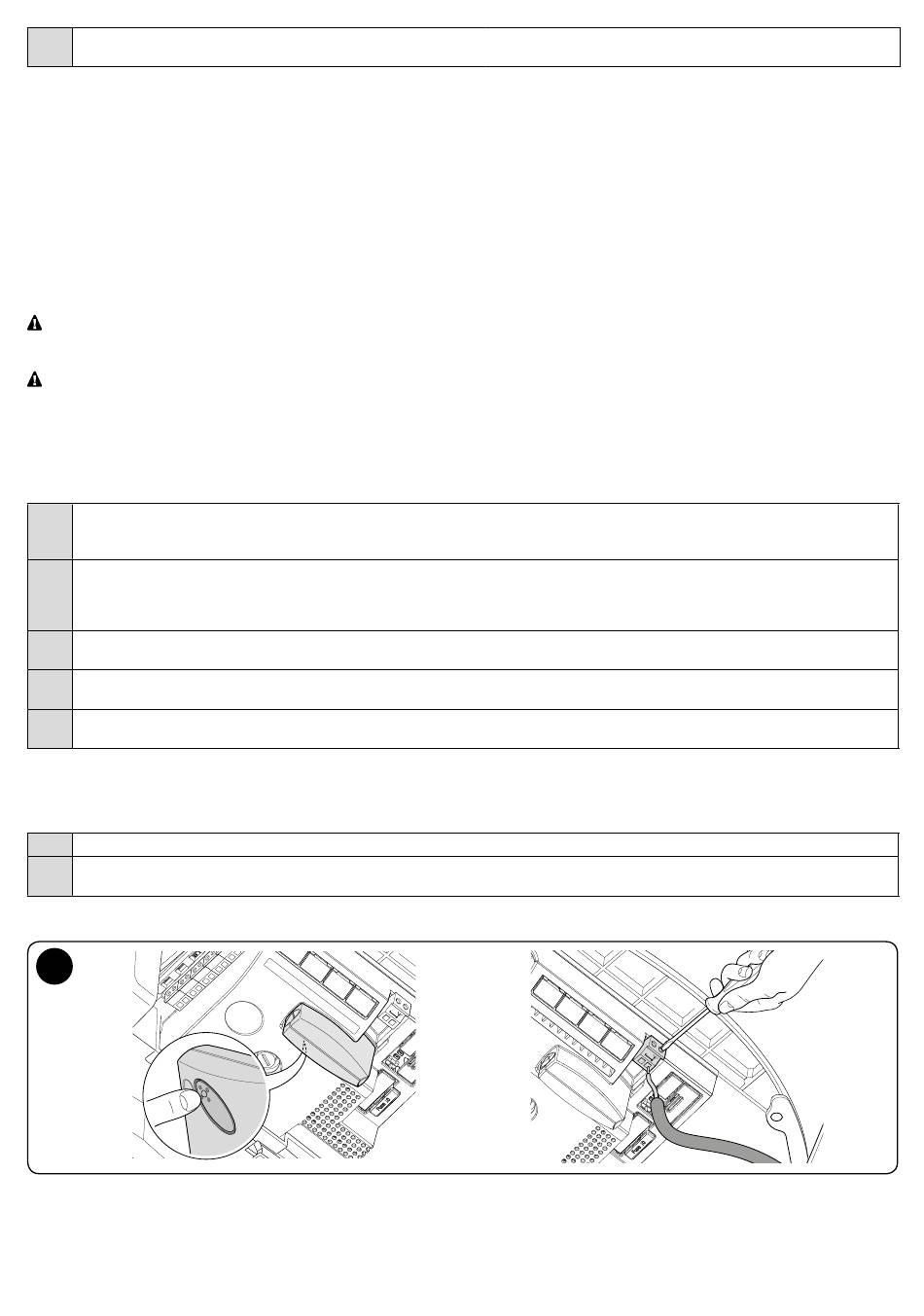

Pour les modèles SPIN30, SPIN40, SN6031 et SN6041, pour insérer le récepteur radio, voir la figure 8.
8
6.6 - Programmation des fonctions
La logique de commande de SPIN présente des fonctions programmables. Le réglage des fonctions s'effectue par le biais de 4 touches prévues
sur la logique de commande et affichées à l'aide de 4 led : L1....L4.
Les configurations par défaut devraient satisfaire la plupart des exigences mais peuvent être modifiées à tout moment moyennant une procédure
de programmation spécifique, voir le paragraphe 6.6.2.
Français – 19
