Lorsqu'une entrée est réglée, la sortie correspondante est réglée pour un temps
d'utilisation défini. Si le signal d'entrée reste sur son réglage pendant une période
prolongée, la sortie restera réglée jusqu'à la réinitialisation du signal.
INPUTn
OUTPUTn
IEC09000732 V1 FR

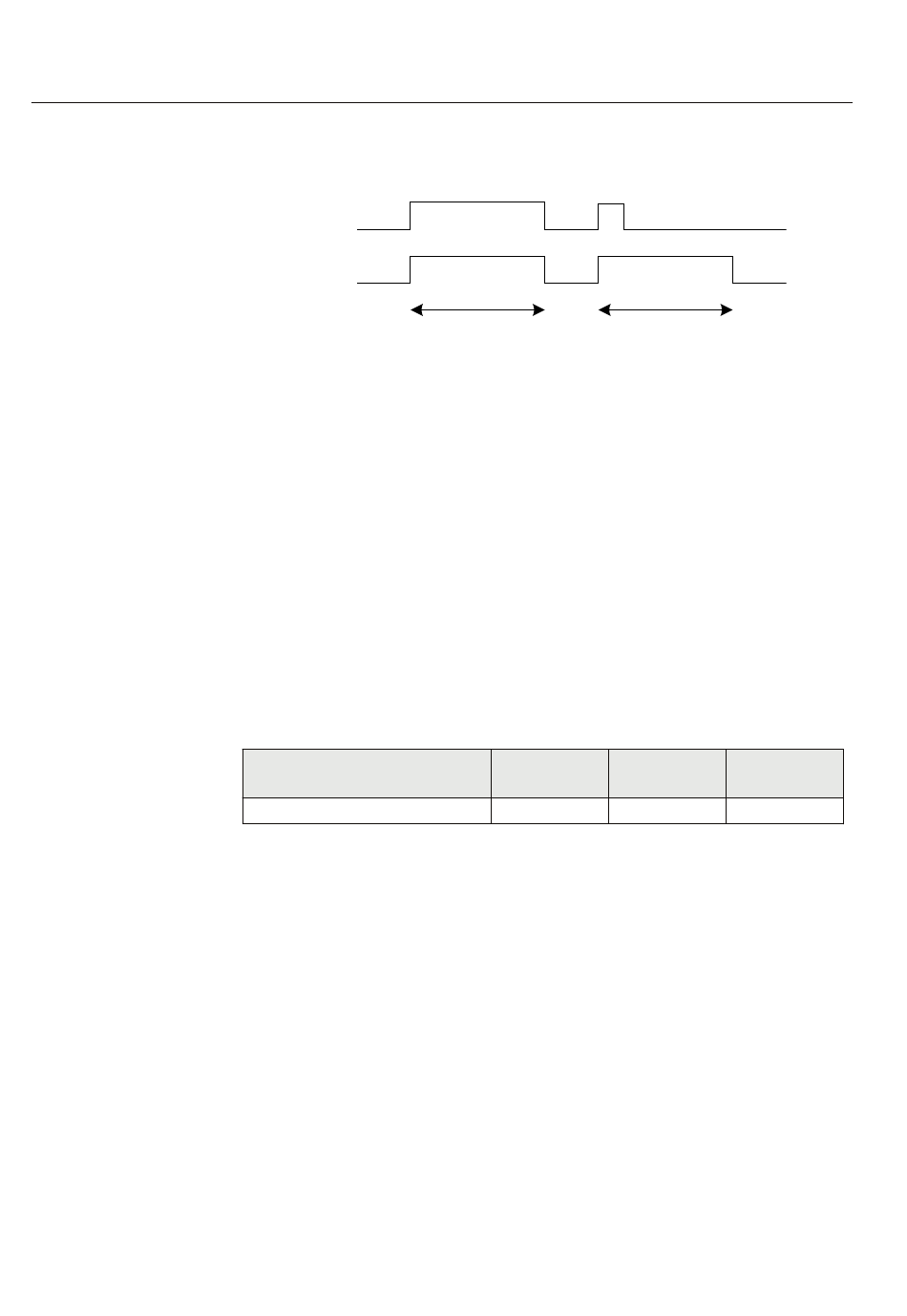

Figure 292: Schéma logique BINSTATREP
Directives sur les réglages
Le temps d'impulsion t est le seul réglage du Rapport d'État des Signaux Logiques
(BINSTATREP). Chaque sortie peut être réglée individuellement, mais le temps
d'impulsion sera le même pour toutes les sorties de l'entière fonction BINSTATREP.

Compteur de limites L4UFCNT

Identification

Description de la fonction
Compteur de limites

Application

Le compteur de limites (L4UFCNT) est prévu pour les applications dans lesquelles les
fronts positifs et/ou négatifs sur un signal binaire doivent être comptés.
Le compteur de limites dispose de quatre limites indépendantes à vérifier par rapport
à la valeur comptée accumulée. Les quatre sorties d'indication de limite atteinte
peuvent être utilisées pour lancer les actions. Les indicateurs de sortie restent élevés
jusqu'à la réinitialisation de la fonction.
Il est également possible de lancer le compteur à partir d'une valeur non nulle en
réinitialisant la fonction sur la valeur initiale souhaitée (fournie en tant que réglage).
t
IEC09000732-1-en.vsd
Identification Identification
CEI 61850 CEI 60617
L4UFCNT
1MRK 502 051-UFR -
t
Numéro de
dispositif ANSI/
IEEE C37.2
-
