1MRK 502 051-UFR -

Manuel d'application

fonctionnement de la fonction de protection peut être réglée pour correspondre plutôt

bien à toute caractéristique, en réglant le temps de fonctionnement pour six valeurs de

surexcitation dans une plage allant de 100 % à 180 % du rapport V/Hz nominal.

Lorsque configurée pour une seule entrée de tension phase-phase, un courant phase-

phase correspondant est calculé et celui-ci a le même déphasage par rapport à la

tension phase-phase que les courants de phase ont par rapport aux tensions de phase

dans un système symétrique. La fonction doit de préférence être configurée pour

utiliser une entrée de tension triphasée, si disponible. Elle utilise alors les grandeurs

directes des tensions et des courants.

Aucune mesure analogique ne doit être prise sur un enroulement

comportant un régleur en charge.

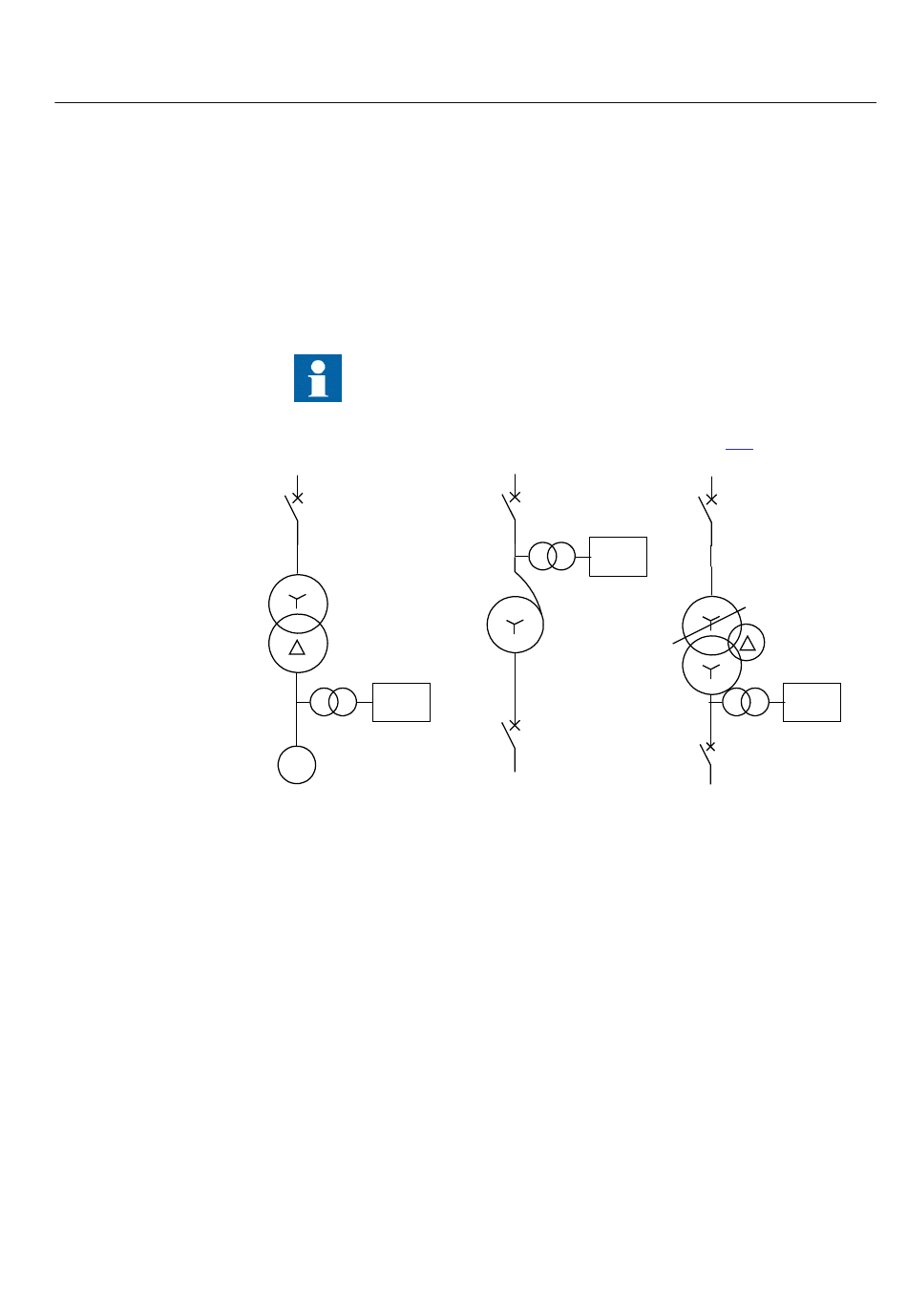

Quelques variantes de raccordements sont illustrées à la figure 191.

IEC05000208 V1 FR

Variantes de raccordements d'une protection contre la surexcitation

OEXPVPH(Volt/Hertz)

Directives de réglage

Recommandations pour les signaux d'entrée et de sortie

Recommandations pour les Signaux d'entrée

Voir la configuration d'usine par défaut.

Protection de tension

en05000208.vsd
