Réglages généraux
IBase: Réglé comme le courant nominal de générateur côté A primaire
GlobalBaseSel (Sélection Base Globale): Sélectionne le groupe de valeurs de base
globales utilisé par la fonction pour définir (IBase), (UBase) et (SBase).
InvertCT2Curr: On considère que normalement, l'enroulement secondaire des TC de
l'alternateur est mis à la terre en direction de l'alternateur, tel que montré dans la figure
52. Dans ce cas, le paramètre InvertCT2Curr est réglé sur No.

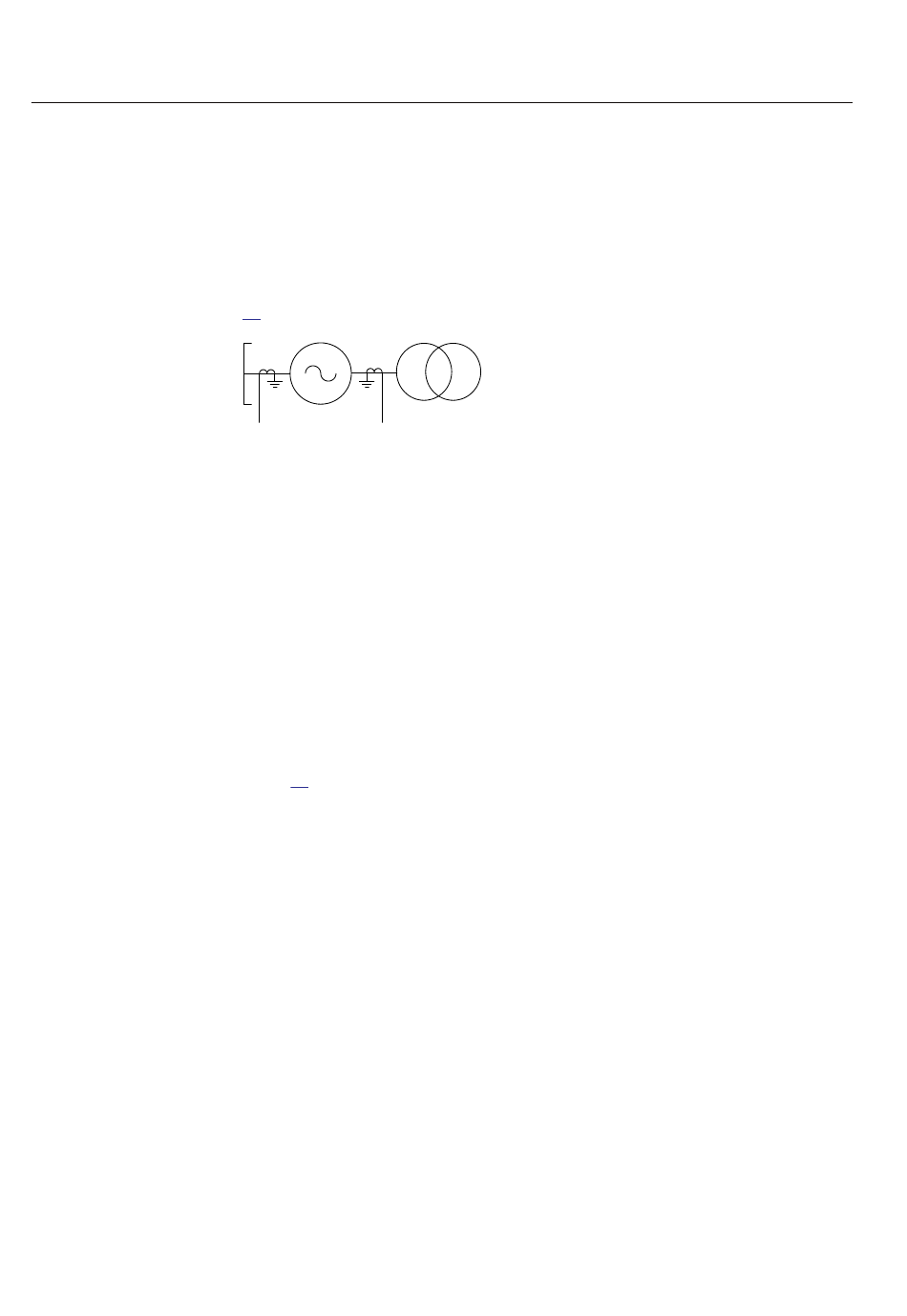

IEC06000430-2-en.vsd
IEC06000430 V2 FR
Figure 52: Position des transformateurs de courant
Si la protection différentielle d'alternateur GENPDIF est utilisée conjointement avec
une protection différentielle de transformateur à l'intérieur du même DEI, il se peut
que la direction du TC de terminal soit référencée par rapport au transformateur
élévateur. Cela donnera une direction de référence erronée à la protection
différentielle d'alternateur. Il est possible d'y apporter une correction en réglant le
paramètre InvertCT2curr sur Yes.
Fonctionnement: GENPDIF est paramétré On ou Off avec ce réglage.
Fonctionnement différentiel avec retenue en pourcentage
La caractéristique de la protection différentielle avec retenue est illustrée dans la
figure 53. La caractéristique avec retenue est définie par les réglages :
• IdMin
• EndSection1
• EndSection2
• SlopeSection2
• SlopeSection3
